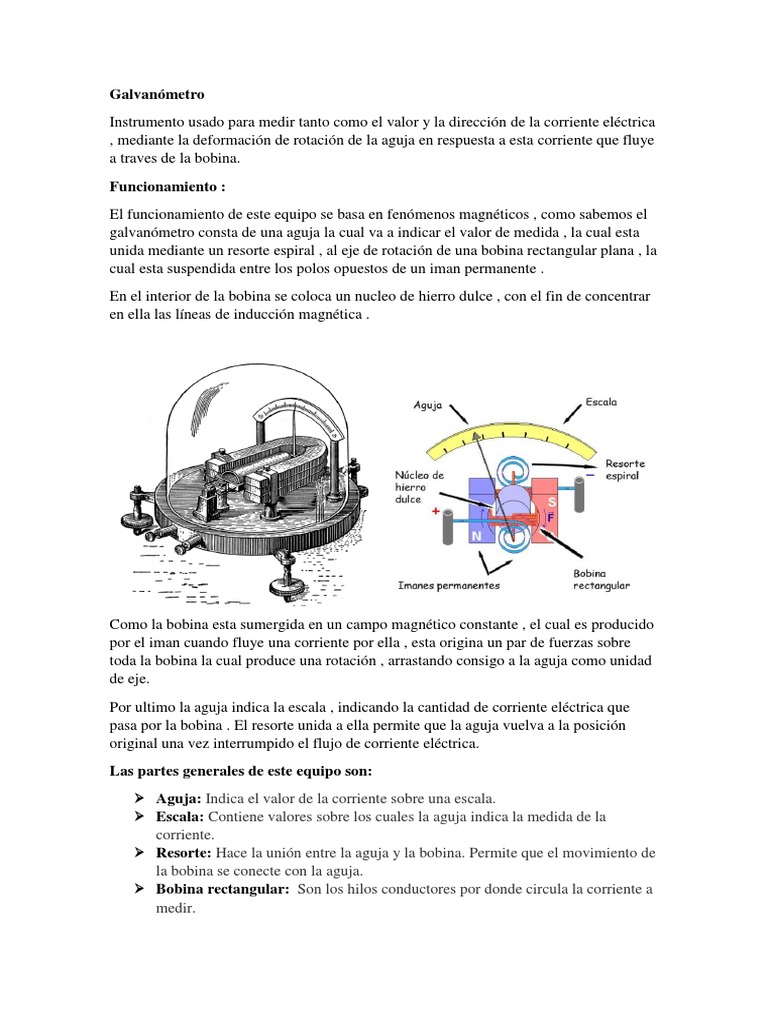

Galvanómetro

Instrumento usado para medir tanto como el valor y la dirección de la corriente eléctrica
, mediante la deformación de rotación de la aguja en respuesta a esta corriente que fluye
a traves de la bobina.
Funcionamiento :
El funcionamiento de este equipo se basa en fenómenos magnéticos , como sabemos el
galvanómetro consta de una aguja la cual va a indicar el valor de medida , la cual esta
unida mediante un resorte espiral , al eje de rotación de una bobina rectangular plana , la
cual esta suspendida entre los polos opuestos de un iman permanente .
En el interior de la bobina se coloca un nucleo de hierro dulce , con el fin de concentrar
en ella las líneas de inducción magnética .

Como la bobina esta sumergida en un campo magnético constante , el cual es producido

por el iman cuando fluye una corriente por ella , esta origina un par de fuerzas sobre
toda la bobina la cual produce una rotación , arrastando consigo a la aguja como unidad
de eje.
Por ultimo la aguja indica la escala , indicando la cantidad de corriente eléctrica que
pasa por la bobina . El resorte unida a ella permite que la aguja vuelva a la posición
original una vez interrumpido el flujo de corriente eléctrica.
Las partes generales de este equipo son:
 Aguja: Indica el valor de la corriente sobre una escala.
 Escala: Contiene valores sobre los cuales la aguja indica la medida de la
corriente.
 Resorte: Hace la unión entre la aguja y la bobina. Permite que el movimiento de
la bobina se conecte con la aguja.
 Bobina rectangular: Son los hilos conductores por donde circula la corriente a
medir.
 Imanes permanentes: Generan un campo magnético que hace mover la bobina
de forma proporcional a la corriente.
Tipos :

 Galvanómetro de hierro móvil.

Cuando dos barras del mismo material se colocan paralelas y se introducen en
un campo magnético, ambas se imantarán con las mismas polaridades, lo que
origina que entre ellas se produzca una fuerza de repulsión. Este fenómeno se
aplica a esta variación del galvanómetro.
Existen tres tipos que usan este principio:

 Galvanómetro de paleta radial

Como veremos en la figura 1.1.3, los medidores de paleta radial son piezas
rectangulares que fueron introducidas como núcleo en una bobina. Una de las
paletas está fija y la otra puede girar libremente mediante un dispositivo;
además, a la paleta libre se le coloca la aguja marcadora de la magnitud
proporcional a su movimiento, lo que ocasiona la repulsión con la que está fija.

Figura 1.1.3 Galvanómetro de paleta radial.

 Galvanómetro de alabes concéntricos.

El funcionamiento del medidor de alabes concéntricos es similar al de paletas,
salvo la concentricidad de los alabes (Fig. 1.1.4).Estos tendrán una mayor
captación de campo magnético. Uno de ellos, el exterior, será fijo, y el del
centro, móvil y contará con la aguja indicadora.
 
Figura 1.1.4 Galvanómetro de alabes concéntricos.
 Galvanómetro de émbolo.
El otro tipo de émbolo móvil consiste en un núcleo móvil de hierro que esta
colocado, en su inicio, dentro de una bobina fija; en su extremo exterior se
coloca la aguja indicadora. Cuando por la bobina circula corriente se forma el
campo magnético y atrae al émbolo, la fuerza de atracción será proporcional a
la corriente que produce el campo (Fig. 1.1.5).

Figura 1.1.5 Galvanómetro de émbolo.

 El medidor que combina ambas formas (electromagnéticas y la térmica), es el
“termopar”. Como el medidor térmico, el termopar alcanza una temperatura
que depende de la cantidad de corriente que fluye. El alambre calienta a la
unión del termopar, el cual origina una pequeña tensión c-c que impulsará una
corriente por la bobina haciendo que se deflexione.
 Figura 1.1.6 Medidor de termopar.

Aplicaciones:

Un uso temprano del comandante para los galvanómetros estaba para encontrar averías
en cables de las telecomunicaciones. Fueron reemplazados tarde por reflectores del
tiempo-dominio

Desde los años 80, el galvanómetro-tipo movimientos análogos del metro se puede
desplazar cerca convertidores a digitales análogos (ADCs) para algunas aplicaciones.

La mayoría de las nuevas aplicaciones para el mecanismo del galvanómetro están en

sistemas de la colocación y de control. Los sistemas del galvanómetro del espejo se
utilizan como viga que coloca elementos en sistemas ópticos del laser.

Conclusiones

Gracias a este trabajo podemos aprender más sobre la electricidad y los galvanómetros
que cuyas características se encuentran en instrumentos como son los voltímetros, el
amperímetro y la resistencia.

Visualizamos ciertas formulas y leyes en las que tengamos que vaciar los datos de
medición para obtener resultados confiables y por consiguiente un optimo trabajo.

Megometro:

Es utilizado para realizar mediciones de resistencia de aislamiento, normalmente

resistencias elevadas que pueden alcanzar los MΩ o más. En su configuración más
simple , están provistos únicamente de un selector de escalas de tensión de prueba. La
medición se realiza normalmente con tensión continua de 500 Vcc, para circuitos o
equipos hasta 1000V.

La tensión de prueba que utilizan estos equipos es producida mediante un generador

interno de manivela o mediante baterías. La medición se inicia girando la manivela del
generador, si es el caso, o apretando el botón de Prueba o Test, que tienen los equipos
de baterías.

Funcionamiento:
Este instrumento basa su funcionamiento en una fuente de alta tensión pero poca
energía, de forma tal que colocando una resistencia en los bornes de la fuente podemos
observar que la tensión en la fuente disminuye, logrando una fracción de la tensión que
la fuente es capaz de generar en vacío. Mientras menor es el valor de la resistencia
colocada, tanto menor es la tensión suministrada por la fuente. Entonces censando la
tensión producida por la fuente y asociándolos a valores de resistencias
correspondientes, podemos estimar el valor de la resistencia colocada para su medición.
En los instrumentos antiguos la fuente de tensión era a manivela, en los actuales se ha
reemplazado por dispositivos electrónicos. El diagrama y procedimiento de
funcionamiento es el del instrumento construido con dispositivos electrónicos.
Comprobacion y Megado de Cables
Antes de conectar una instalación nueva a la tensión de la red se deberá efectuar la
medida de resistencia de aislamiento para comprobar el correcto estado de la misma.
Igual que las máquinas eléctricas los cables están sometidos a sobrecargas,
cortocircuitos y defectos a tierra. Para saber si después de estas incidencias el cable se
encuentra en condiciones óptimas de servicio se pueden realizar dos pruebas; medida de
la resistencia de aislamiento y medida de la continuidad de cable.
Medida de la Resistencia de Aislamiento:
Tiene como finalidad la de comprobar su integridad tanto de los conductores como de
los aislantes. De esta forma se minimiza la posibilidad de un cortocircuito o
una derivación a tierra que pueda presentar un peligro de muerte para los usuarios o
incluso peligro de incendio de origen eléctrico de la propia instalación.
Las instalaciones deberán presentar una resistencia de aislamiento al menos igual a los
valores indicados en la tabla 1. Según la tensión nominal de la instalación y de la
tensión de ensayo.
Componente de la corriente en prueba de aislamiento:
 La corriente de carga , que carga la capacitancia del objeto
 Una corriente de absorción , la cual circula por el aislamiento por la
polarización de los electrones, la cual decrece con el tiempo
 La corriente de conducción , es pequeña y de estado estacionario , la cual
se divide en :
 La trayectoria de conducción a travez del aislamiento
 La corriente sobre la superficie de aislamiento.

Terminales de Protección:
Para el caso de aislamientos elevados los cuales son mayor a 1GW , las mediciones
pueden verse incorrectas por las circulación de corriente de fuga que avanzan en la
superficie de aislantes.
Para que no suceda esto el Megohmetro tiene un tercer terminal de conexión llamada
Guarda , el cual reinyecta la corriente de superficie en uno de los puntos de prueba sin
pasar por la medición .

Aplicaciones:
Conexión a Interruptores de Circuitos:
Conexión a un cable de potencia blindado

Conexión a Transformadores de Potencia

Conexión a un generador de CA

Conclusiones
 Los equipos sometidos a comprobación de aislamiento deben estar limpios y sin
presencia de humedad, en cao de tratarse de equipos en servicio, conviene
realizar la comprobación después de su funcionamiento y de haber alcanzado su
temperatura de operación.
 Para valores aceptables de aislamiento, depende mucho del
equipo que estés testeando. En la industria los más
experimentados usan su propia manera arbitraria de interpretar la
medida de 1megomio por KV.
