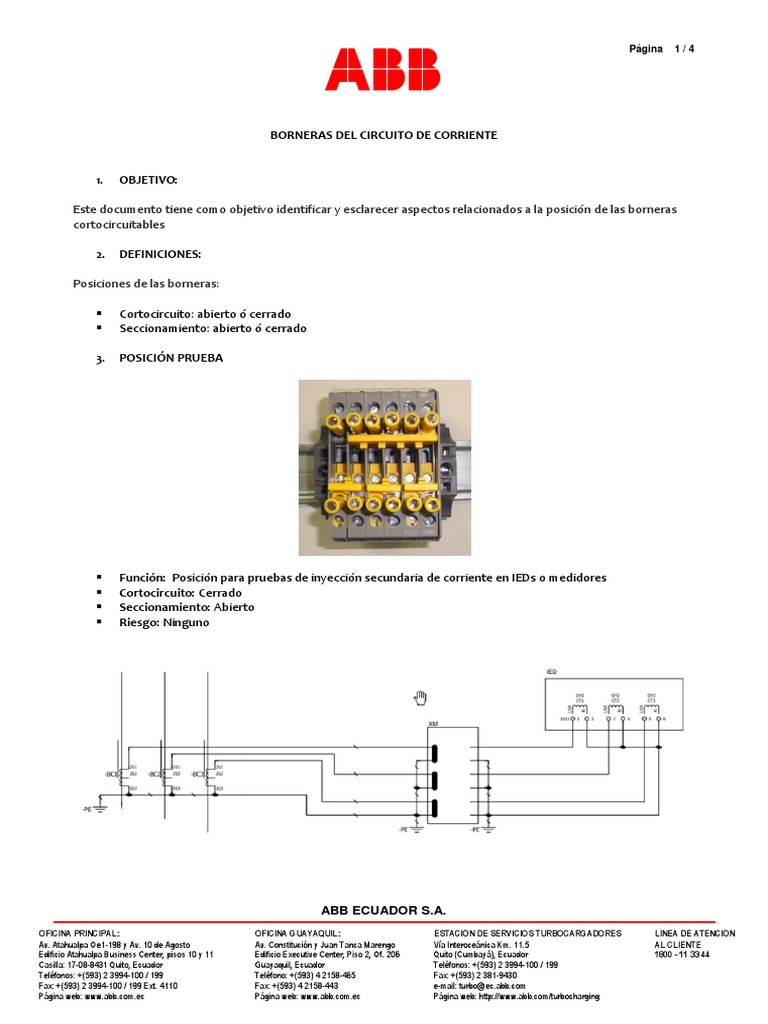

Página 1/4

BORNERAS DEL CIRCUITO DE CORRIENTE

1. OBJETIVO:

Este documento tiene como objetivo identificar y esclarecer aspectos relacionados a la posición de las borneras
cortocircuitables

2. DEFINICIONES:

Posiciones de las borneras:

 Cortocircuito: abierto ó cerrado

 Seccionamiento: abierto ó cerrado

3. POSICIÓN PRUEBA

 Función: Posición para pruebas de inyección secundaria de corriente en IEDs o medidores

 Cortocircuito: Cerrado
 Seccionamiento: Abierto
 Riesgo: Ninguno

ABB ECUADOR S.A.

OFICINA PRINCIPAL: OFICINA GUAYAQUIL: ESTACIÓN DE SERVICIOS TURBOCARGADORES LÍNEA DE ATENCIÓN
Av. Atahualpa Oe1-198 y Av. 10 de Agosto Av. Constitución y Juan Tanca Marengo Vía Interoceánica Km. 11.5 AL CLIENTE
Edificio Atahualpa Business Center, pisos 10 y 11 Edificio Executive Center, Piso 2, Of. 206 Quito (Cumbayá), Ecuador 1800 - 11 33 44
Casilla: 17-08-8431 Quito, Ecuador Guayaquil, Ecuador Teléfonos: +(593) 2 3994-100 / 199
Teléfonos: +(593) 2 3994-100 / 199 Teléfono: +(593) 4 2158-465 Fax: +(593) 2 381-9430
Fax: +(593) 2 3994-100 / 199 Ext. 4110 Fax: +(593) 4 2158-443 e-mail: turbo@ec.abb.com
Página web: www.abb.com.ec Página web: www.abb.com.ec Página web: http://www.abb.com/turbocharging
 
Página 2/4

4. POSICIÓN INTERMEDIA

 Función: Posición intermedia previo a la posición de funcionamiento

 Cortocircuito: Cerrado
 Seccionamiento: Cerrado
 Riesgo: Ninguno

5. POSICIÓN DE FUNCIONAMIENTO

ABB ECUADOR S.A.

OFICINA PRINCIPAL: OFICINA GUAYAQUIL: ESTACIÓN DE SERVICIOS TURBOCARGADORES LÍNEA DE ATENCIÓN
Av. Atahualpa Oe1-198 y Av. 10 de Agosto Av. Constitución y Juan Tanca Marengo Vía Interoceánica Km. 11.5 AL CLIENTE
Edificio Atahualpa Business Center, pisos 10 y 11 Edificio Executive Center, Piso 2, Of. 206 Quito (Cumbayá), Ecuador 1800 - 11 33 44
Casilla: 17-08-8431 Quito, Ecuador Guayaquil, Ecuador Teléfonos: +(593) 2 3994-100 / 199
Teléfonos: +(593) 2 3994-100 / 199 Teléfono: +(593) 4 2158-465 Fax: +(593) 2 381-9430
Fax: +(593) 2 3994-100 / 199 Ext. 4110 Fax: +(593) 4 2158-443 e-mail: turbo@ec.abb.com
Página web: www.abb.com.ec Página web: www.abb.com.ec Página web: http://www.abb.com/turbocharging
 
Página 3/4

 Función: Posición de funcionamiento

 Cortocircuito: Abierto
 Seccionamiento: Cerrado
 Riesgo: Ninguno

6.  CIRCUITO ABIERTO 

 Cortocircuito: Abierto
 Seccionamiento: Abierto

ABB ECUADOR S.A.

OFICINA PRINCIPAL: OFICINA GUAYAQUIL: ESTACIÓN DE SERVICIOS TURBOCARGADORES LÍNEA DE ATENCIÓN
Av. Atahualpa Oe1-198 y Av. 10 de Agosto Av. Constitución y Juan Tanca Marengo Vía Interoceánica Km. 11.5 AL CLIENTE
Edificio Atahualpa Business Center, pisos 10 y 11 Edificio Executive Center, Piso 2, Of. 206 Quito (Cumbayá), Ecuador 1800 - 11 33 44
Casilla: 17-08-8431 Quito, Ecuador Guayaquil, Ecuador Teléfonos: +(593) 2 3994-100 / 199
Teléfonos: +(593) 2 3994-100 / 199 Teléfono: +(593) 4 2158-465 Fax: +(593) 2 381-9430
Fax: +(593) 2 3994-100 / 199 Ext. 4110 Fax: +(593) 4 2158-443 e-mail: turbo@ec.abb.com
Página web: www.abb.com.ec Página web: www.abb.com.ec Página web: http://www.abb.com/turbocharging
 
Página 4/4

 Riesgo: Circuito abierto en el secundario del transformador de corriente, aparición de tensiones

peligrosas en borneras que pueden causar daños irreversibles a personas y equipos
