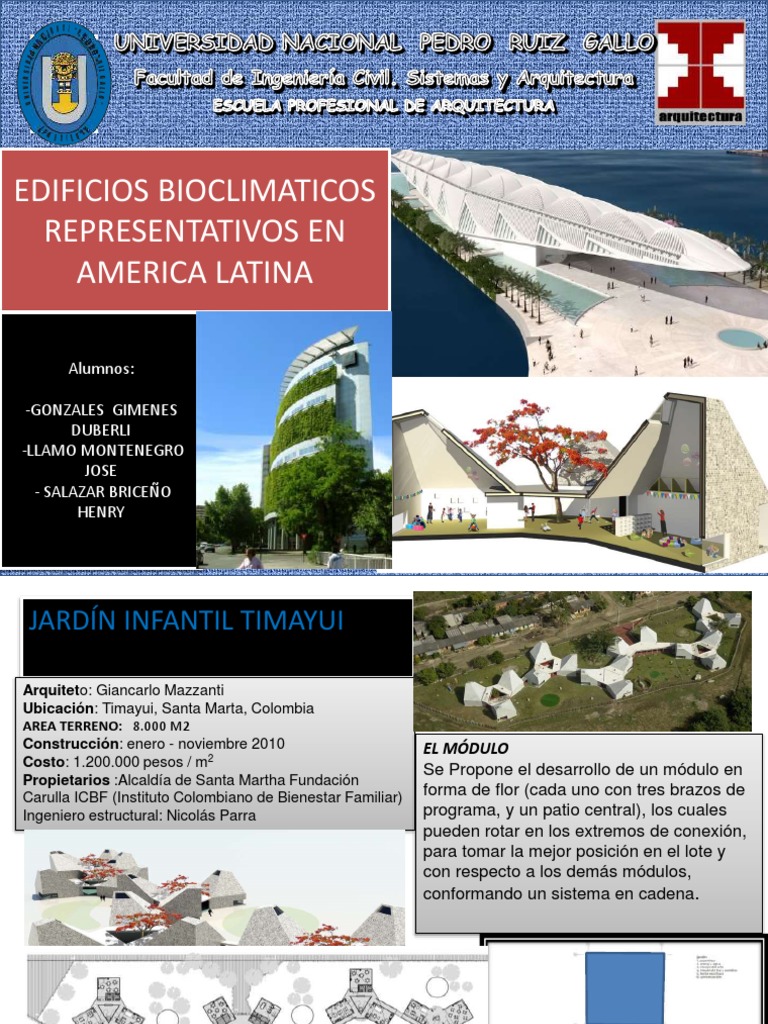

EDIFICIOS BIOCLIMATICOS
REPRESENTATIVOS EN
AMERICA LATINA

Alumnos:

-GONZALES GIMENES
DUBERLI
-LLAMO MONTENEGRO
JOSE
- SALAZAR BRICEÑO
HENRY
JARDÍN INFANTIL TIMAYUI

Arquiteto: Giancarlo Mazzanti

Ubicación: Timayui, Santa Marta, Colombia
AREA TERRENO: 8.000 M2
Construcción: enero - noviembre 2010
Costo: 1.200.000 pesos / m2
Propietarios :Alcaldía de Santa Martha Fundación
Carulla ICBF (Instituto Colombiano de Bienestar Familiar)
Ingeniero estructural: Nicolás Parra
EL MÓDULO
Se Propone el desarrollo de un módulo en
forma de flor (cada uno con tres brazos de
programa, y un patio central), los cuales
pueden rotar en los extremos de conexión,
para tomar la mejor posición en el lote y
con respecto a los demás módulos,
conformando un sistema en cadena.
El proyecto desarrolla una estrategia funcional,
espacial y ambiental basada en un sistema
modular o de patrones repetidos que pueden
conectarse de diversas maneras, lo cual le
permite adaptarse a diversas situaciones
urbanas, educativas, topográficas o
geométricas
LA ORIENTACIÓN DEL EDIFICIO ES SUR-NORTE

N
El proyecto cuenta con condiciones
de edificabilidad y habitabilidad, tales
como el de poder regularse
térmicamente a través del sistema de
muros de fachada de alta eficiencia
térmica apoyada con ventilación
natural, lo cual evita el uso de aire
acondicionado y reduce el consumo
energético no solo en el
mantenimiento normal del Jardín
Infantil. Igualmente, este sistema
constructivo de muros también
redujo el consumo de energía en
obra
la orientación del edificio es sur-norte
Se optimiza el uso del agua al
usar aparatos ahorradores, y
el reciclaje del agua lluvia y
grises para su posterior uso
en baños, en cultivos y, si
sobra, para beneficiar a la
comunidad más cercana. El
manejo del reciclaje de
residuos se hace desde la
fuente de manera que se
pueda entregar al sistema de
recolección bajando el costo
de este servicio y a su vez
generando ingresos para el
Jardín, en el caso de la venta
de materiales reciclables
 2. MUSEO DEL MAÑANA EN BRASIL
Arquitecto: Santiago calatrava
Ubicación :(Río de Janeiro) ,Inspirado en el
mundo vegetal, se trata de un edificio
autosuficiente y sostenible

. Museo del Mañana (Río de Janeiro) Efe Inspirado

en el mundo vegetal, se trata de un edificio
autosuficiente y sostenible. Bautizado como el
“Museo del Mañana”, esta galería de dos niveles
está rodeada por dos estanques de agua y áreas
verdes .Con 310 metros de longitud y 45 metros de
ancho, el monumento construido a orillas de la
Bahía de Guanabara

el edificio se dividirá en dos alturas y estará

flanqueado por una pareja de albercas
paralelas. Su misión, como la del resto del
complejo, no será sólo decorativa: el agua
servirá para crear un "microclima" más fresco
que disminuirá la temperatura en el interior.
2. MUSEO DEL MAÑANA EN BRASIL

Lo más característico de este proyecto son sus

pantallas móviles, cuyas formas recuerdan a las
nervaduras de las hojas propias de la floresta y
que contienen paneles fotovoltaicos traslúcidos
destinados a brindar energía eléctrica al museo.
Con su posibilidad de movimiento

Estructuras captar la energía solar que cambian de

posición durante el día para aprovechar al máximo la
luz del sol y ventilación natural a través de las
grandes partes móviles que forman el techo.
 El Museo se interna en el mar por un largo espigón
rodeado por un espejo de agua de mar. Solo tiene dos
niveles para contener a los 12500 m2 previstos como
superficie. Tiene áreas de exposición, salas de
investigación, restaurantes y un mirador desde donde se
puede apreciar las vistas más sorprendentes hacia la
bahía.

El proyecto incorpora una banda continua de paisaje a lo

largo del sur del muelle, añadiendo el efecto de que el
museo flotara sobre el entorno natural el cual favorece a
crear microclimas que contribuyan a regular la
temperatura al interior del museo

La intención es hacer un museo con un impacto

económico ínfimo: con materiales reutilizables y que
sea enérgicamente suficiente”, para "dejar una huella
de carbono lo más pequeña posible".
 proyecto arquitectónico diseñado por Calatrava, se prevé la
utilización de los recursos naturales del lugar - como, por ejemplo, la
filtración del agua de la Bahía de Guanabara, que se utilizará para el
funcionamiento de sistema en el aire del interior del Museo que
actuara como un refrigerante permitiendo un confort térmico
adecuado al interior de dicho museo ,también se reutiliza en el para
irrigar los espejos de agua que rodean al museo.
 MUSEO DEL MAÑANA EN BRASIL
proyecto arquitectónico
diseñado por Calatrava, se
prevé la utilización de los
recursos naturales del lugar -
como, por ejemplo, la filtración
del agua de la Bahía de
Guanabara, que se utilizará en
el aire en el interior del Museo
como un refrigerante y se
reutiliza en el espejo de agua.

El Museo del Mañana está pensado como un edificio vital porque,

según su diseñador, será un museo de la vida en el que se
presentarán exposiciones sobre ciencia, tecnología y conocimiento
en general, con el objetivo de concientizar a sus visitantes sobre el
futuro y la necesidad de adoptar actitudes más ecológicas
Vistas interiores y exteriores del museo
del mañana en Brasil
 EDIFICIO CONSORCIO SEDE SANTIAGO

Arquitectos: Enrique Browne – Borja

Huidobro
Ubicación: Las Condes. Santiago, Chile
Paisajismo: Juan Grim, María Angélica
Schade
Propietario: Consorcio Nacional de
Seguros – Vida
Empresa Constructora: Huarte Andina
Superficie Construida: 26.720 M2
Superficie Terreno: 3.781 M2
DESCRIPCION:

El proyecto contempla dos largos volúmenes que conforman

una galería que contiene los accesos. Un cuerpo tiene tres
niveles, mientras que el principal tiene los 17 niveles
mencionados.

Un aspecto que sobresale de esta obra es su planta con forma

de "bote", que deriva de la alineación de su fachada principal
con los ejes mayores que bordean el edificio: Avenida El
Bosque por el poniente y Avenida Tobalaba y Canal San
Carlos por el sur.
PROPUESTA BIOCLIMÁTICA EN FACHADA
Para reducir el calentamiento interior
por influencia del sol se vieron tres
alternativas:
“parrones horizontales” con
enredaderas de
hoja caduca, para permitir más sol y luz
en
invierno, “doble piel vegetal” vertical,
con trepadoras caducas y “árboles”.
IMPLANTACION
Los dos pisos superiores fueron
protegidos por una gran visera
de4,5mts. La visera fue
confeccionada con celosías que
eliminan la radiación solar
directa sobre los termo paneles
(de 5,5 metros. de alto).Esto
permitía reducir la carga térmica
de enfriamiento y reducir la
capacidad instalada de
climatización, con el ahorro
energético consecuente durante
la vida útil del edificio
 FACHADA REGULADORA DE RADIACION SOLAR
Las fachadas fueron desarrolladas con
especial atención.
 Para reducir la molesta radiación de la
orientación Poniente durante las fechas
de verano se trabajó con medios técnicos
y naturales, generando una doble
fachada: una interior con termo paneles y
otra exterior de vegetación para la
absorción solar.
 La fachada vegetal se transforma en un
jardín vertical de alrededor de 3,000mt2,
la misma superficie del terreno en la que
se construyó el edificio. La vegetación va
cambiando con el paso del año dando un
aspecto distinto dependiendo de la época
en que sea visto.
Los fenómenos físicos que actúan en la doble piel vegetal son:
 ABSORCION DE CALOR: Las masas verdes pueden modificar
la temperatura del aire en movimiento. El agua contenida en
los vegetales se transforma en vapor, proceso físico que
demanda calor. Este calor es tomado del are que de esta
forma baja su temperatura.
 EFECTO VENTURI: Un fluido en movimiento dentro de un
conducto cerrado disminuye su presión al aumentar la
velocidad después de pasar por una zona de sección menor.
Si en este punto del conducto se introduce el extremo de otro
conducto, se produce una aspiración del fluido que va a pasar
al segundo conducto.
 COLCHÓN TÉRMICO: El colchón de aire generando entre
ambas fachadas disminuye el choque entre temperaturas
muy altas y muy bajas
PROPUESTA BIOCLIMÁTICA EN PLANTA BAJA
Se enfrentaron los problemas de calor
y encandilamiento utilizando lo más posible
medios naturales, como vegetación y agua. En
el ante jardín se instaló un espejo de agua de 48
m. de largo y 420 m2, con surtidores.
Este evita la reverberación y produce
evaporación, bajando la temperatura.
Se plantearon árboles para refrescarlas veredas
y sombrear al menos hasta el 3er nivel
DETALLE DE ENREDADERAS
SUSTENTABILIDAD
Con el sistema
descrito, el edificio le
devuelve a la ciudad la
vegetación que le
quita, alegra el barrio,
lo oxigena y mitiga la
contaminación
atmosférica,
especialmente el CO2.
Además, al fundir
arquitectura y
vegetación, haciendo
de esta última un
material de
construcción,
mantiene vigente el
edificio por tiempo
indefinido, y torna los
 Se plantearon diferentes tipos de enredaderas de hoja espacios interiores
caduca para darle un mejor estética al edificio y colores más confortables.
 Detalle de enredaderas
