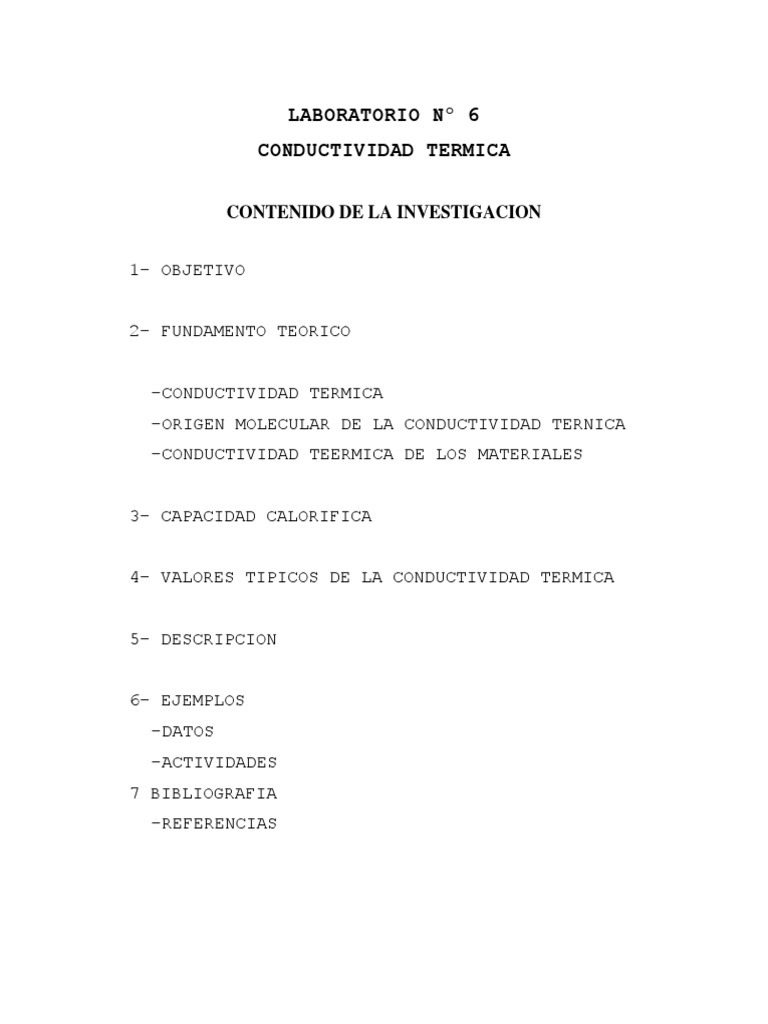

LABORATORIO Nº 6

CONDUCTIVIDAD TERMICA

CONTENIDO DE LA INVESTIGACION

1- OBJETIVO

2- FUNDAMENTO TEORICO

-CONDUCTIVIDAD TERMICA
-ORIGEN MOLECULAR DE LA CONDUCTIVIDAD TERNICA
-CONDUCTIVIDAD TEERMICA DE LOS MATERIALES

3- CAPACIDAD CALORIFICA

4- VALORES TIPICOS DE LA CONDUCTIVIDAD TERMICA

5- DESCRIPCION

6- EJEMPLOS
-DATOS
-ACTIVIDADES
7 BIBLIOGRAFIA
-REFERENCIAS
 Conductividad Termica

1.- Objetivos.-

 estudio de lña conductividad del calor del calor en los cuerpo.

 Uno de los objetivos de la practica es de verificar si existe variación de la longitud
de un cuerpo cuando a este se le hace variar su temperatura sin que el cuerpo
cambie de estado.
 Determinar experimentalmente la conductacia termica de algunos de uso
frecuente.
 Calcular la conductividad termica mediante las ecuaciones matematicas y verificar
si los valores se acercan a los teoricos o de tablas.

2.- Fundamenrto Teorico

Conductividad térmica

La conductividad térmica es una propiedad física de los materiales que mide la

capacidad de conducción de calor. En otras palabras la conductividad térmica es también
la capacidad de una sustancia de transferir el movimiento cinético de sus moléculas a sus
propias moléculas adyacentes o a otras substancias con las que está en contacto.
La inversa de la conductividad térmica es la resistividad térmica, que es la capacidad de
los materiales para oponerse al paso del calor.

Origen molecular de la conductividad

Cuando se calienta la materia la energía cinética promedio de sus moléculas aumenta,

incrementándose su movimiento. La conducción de calor que a nivel macroscópico puede
modelizarse mediante la ley de Fourier, a nivel molecular se debe a la interacción entre
las moléculas que intercambian energía cinética sin producir movimientos globales de
materia. Por tanto la conducción térmica difiere de la convección térmica en el hecho de
que en la primera no existen movimientos macroscópicos de materia, que si ocurrenen el
segundo mecanismo. Todas las formas de materia condensada tienen la posibilidad de
transferir calor mediante conducción térmica, mientras que la convencción térmica en
general sólo resulta posible en líquidos y gases. De hecho los sólidos transfieren calor
básicamente por conducción térmica, mientras que para gradientes de temperatura
importante los líquidos y los gases transfieren la mayor parte del calor por convección.

Conductividades térmicas de los materiales

La conductividad térmica es una propiedad de los materiales que valora la capacidad de

conducir el calor a través de ellos. Es elevada en metales y en general en cuerpos
continuos, y es baja en los gases (a pesar de que en ellos la transferencia puede hacerse
a través de electrones libres) y en materiales iónicos y covalentes, siendo muy baja en
algunos materiales especiales como la fibra de vidrio, que se denominan por eso aislantes

térmicos. Para que exista conducción térmica hace falta una sustancia, de ahí que es nula
en el vacío ideal, y muy baja en ambientes donde se ha practicado un vacío elevado.
En algunos procesos industriales se trabaja para incrementar la conducción de calor, bien
utilizando materiales de alta conductividad o configuraciones con un elevado área de
contacto. En otros, el efecto buscado es justo el contrario, y se desea minimizar el efecto
de la conducción, para lo que se emplean materiales de baja conductividad térmica,
vacíos intermedios, y se disponen en configuraciones con poca área de contacto.

La tabla que se muestra a coontinuación se refiere a la capacidad de ciertos materiales

para transmitir el calor. El coeficiente de conductividad térmica(λ) caracteriza la cantidad
de calor necesario por m2, para que atravesando durante la unidad de tiempo, 1 m de
material homogéneo obtenga una diferencia de 1 °C de temperatura entre las dos caras.
La conductividad térmica se expresa en unidades de W/(m·K) (J/(s· m· °C)).

Es una propiedad intrínseca de cada material que varía en función de la temperatura a la que se
efectúa la medida, por lo que suelen hacerse las mediciones a 300 Kcon el objeto de poder
comparar unos elementos con otros. Es un mecanismo molecular de transferencia de calor que
ocurre por la excitación de las moléculas. se presenta en todos los estados de la materia pero
predomina en los sólidos.

3.-Capacidad calorífica

Definiendo ahora las capacidades calorificas se las relacionan con las funciones termodinamicas
U, H y obtendremos expresiones para las variaciones y con la temperatura al dividir la cantidad de
calor añadido a un sistema por el incremento de la temperatura el resultado depende de la
temperatura de partida .

Leyenda

Material λ Material λ Material λ

Acero 47-58 Corcho 0,04-0,30 Mercurio 83,7

Agua 0,58 Estaño 64,0 Mica 0,35

Aire 0,02 Fibra de vidrio 0,03-0,07 Níquel 52,3

Alcohol 0,16 Glicerina 0,29 Oro 308,2

Alpaca 29,1 Hierro 80,2 Parafina 0,21

Aluminio 209,3 Ladrillo 0,80 Plata 406,1-418,7

Amianto 0,04 Ladrillo refractario 0,47-1,05 Plomo 35,0

 Bronce 116-186 Latón 81-116 Vidrio 0,6-1,0

Zinc 106-140 Litio 301,2 Cobre 372,1-385,2

Madera 0,13 tierra húmeda 0,8

Coeficiente de conductividad térmica

El coeficiente de conductividad térmica es una caraterística de cada sustancia y

expresa la magnitud de su capacidad de conducir el calor. Su símbolo es la letra griega λ.
En el Sistema Internacional de Unidades (SI) se mide en vatio / metro × kelvin (W/(m·K)),
en kilocaloría / hora × metro × kelvin (kcal/(h·m·K)), en el sistema técnico y en BTU / hora
× pie × Fahrenheit (BTU/(h·ft·ºF)), en el sistema anglosajón.
El coeficiente de conductividad térmica expresa la cantidad o flujo de calor que pasa a
través de la unidad de superficie de una muestra del material, de extensión infinita, caras
planoparalelas y espesor unidad, cuando entre sus caras se establece una diferencia de
temperaturas igual a la unidad, en condiciones estacionarias.
Este coeficiente varía con las condiciones del material (humedad que contiene,
temperatura a la que se hace la medición), por lo que se fijan condiciones para hacerlo,
generalmente para material seco y 15ºC (temperatura media de trabajo de los materiales
de construcción) y en otras ocasiones, 300 K (26,84 ºC).

4.-Valores típicos de conductividad térmica (λ)

Conductividad Térmica
(W·m-1·K-1)

Acero 47-58

Agua 0,58

Aire 0,02

Alcohol 0,16

Alpaca 29,1

Aluminio 209,3
Amianto 0,04

Bronce 116-186

Cinc 106-140

Cobre 372,1-385,2

Corcho 0,04-0,30

Estaño 64,0

Fibra de vidrio 0,03-0,07

Glicerina 0,29

Hierro 80,2

Ladrillo 0,80

Ladrillo refractario 0,47-1,05

Latón 81-116

Litio 301,2

Madera 0,13

Mercurio 83,7

Mica Moscovita 0,72

Níquel 52,3
Oro 308,2

Parafina 0,21

Plata 406,1-418,7

Plomo 35,0

Poliuretano 0,018-0,025

Vidrio 0,6-1,0

En esta página, se simula un experimento de medida de la conductividad térmica. Los

extremos de la barra metálica se mantienen a temperaturas fijas poniéndolos en contacto
con dos líquidos en ebullición, aprovechando la propiedad que tienen las sustancias de
mantener invariable su temperatura mientras cambian de estado.

La barra metálica se coloca en posición vertical, el

extremo inferior se calienta con vapor del agua en
ebullición, el extremo superior se pone en contacto con un
líquido volátil en ebullición. De este modo, ambos
extremos de la barra mantienen su temperatura invariable
durante todo el proceso de medida mientras las
sustancias en contacto permanezcan en estado líquido.

El vapor de agua se escapa por un tubo vertical, que es

refrigerado con agua fría. Parte del vapor se condensa y
regresa al depósito inferior.

La barra metálica en posición vertical, se envuelve con

material aislante excepto por sus extremos, para evitar las
pérdidas de calor por su superficie lateral.

El extremo inferior, se calienta con vapor de agua a

TA=100º C, la barra conduce el calor hacia el extremo
superior que está en contacto con un líquido volátil a su
temperatura de ebullición TB. El vapor sale por un tubo
curvado que se refrigera con agua fría, el vapor se
condensa y líquido resultante se acumula en un tubo
graduado, que mide el volumen de líquido que se
condensa a medida que transcurre el tiempo.

A partir de la medida del volumen de líquido volátil condensado durante un determinado

tiempo, se obtiene el valor de la conductividad térmica de la barra metálica.
Descripción

La ley de Fourier afirma que hay una proporcionalidad entre el flujo de energía J (energía
por unidad de área y por unidad de tiempo), y el gradiente de temperatura dT/dx. La
constante de proporcionalidad K es característica del material y se denomina conductividad
térmica.

Siendo d la longitud de la barra y (TA-TB) la

diferencia de temperaturas entre sus extremos.

La cantidad de calor Q que llega al extremo superior de la barra en el tiempo t es JSt, siendo
S el área de la sección de la barra.

Este calor se emplea en evaporar una masa m de líquido volátil en el tiempo t. Conocemos
calor de vaporización es Lv de dicho líquido (calor necesario para pasar 1 kg de sustancia
del estado líquido al estado gaseoso a la temperatura del cambio de estado).

Q=m·Lv

Esta masa m de líquido que se ha convertido en vapor a la temperatura TB de ebullición

pasa por un tubo refrigerado con agua fría. La condensación del vapor da lugar a un
volumen V=m/ρ de líquido. Siendo ρ la densidad del líquido volátil.

Obtenemos finalmente, la siguiente fórmula a partir de la cual despejamos la conductividad

K de la barra metálica.

6.-Ejemplo

Datos

La temperatura TA=100ºC es la temperatura de ebullición del agua contenida en el depósito

inferior.

 Líquidos volátiles disponibles:

Líquido Densidad ρ (kg/m3) Calor latente Lv (J/kg) Temperatura de

ebullición TB (ºC)
Acetona 791 524·103 56.2
 Alcohol 790 846·103 78.3
Benceno 879 396·103 80.2
Éter 713.5 351·103 34.6

 Barras metálicas disponibles

Metal Conductividad térmica K (W/m·K)

Aluminio 209.3
Acero 45
Cobre 389.6
Latón 85.5
Plata 418.7
Plomo 34.6

Fuente: Koshkin N. I., Shirkévich M.G.. Manual de Física Elemental. Editorial Mir 1975.

Actividades

Se introduce

 La longitud d de la barra metálica, eligiendo un número 10, 12, 14, 16, 18, 20 cm en
el control de selección titulado Longitud.
 El área de la sección S de la barra, eligiendo un número 4, 9, 16, 25 cm2 en el control
de selección titulado Sección.
 Se elige el líquido volátil, en el control de selección titulado Líquido.
 Se elige el metal de la barra, en el control de selección titulado Metal

Se pulsa el botón titulado Empieza

Ejemplo

Los datos relativos a una barra metálica de aluminio son:

 longitud d=14 cm=0.14 m

 área de su sección S=16 cm2=16·10-4 m2

Se elige como líquido volátil acetona

 densidad ρ=791 kg/m3

 temperatura de ebullición TB=56.2 ºC
 calor latente de vaporización Lv=524·103 J/kg

Se recoge un volumen V=0.7 litros de líquido volátil en un tiempo t=46.3 minutos.

Ponemos todos estos datos en la fórmula y despejamos la conductividad térmica del

aluminio
Un valor próximo al dado en la tabla Barras metálicas disponibles

TermicoApplet3 aparecerá en un explorador compatible con JDK 1.1.

7.-Bibliografia

De Wikipedia, la enciclopedia libre

Obtenido de "http://es.wikipedia.org/wiki/Coeficiente_de_conductividad_t%C3%A9rmica"


Referencias
Powell R. F. A realistic approach to laboratory thermal condcutivity experiments with
solids. Phys. Educ. 4 (4) July 1969, pp. 199-203
