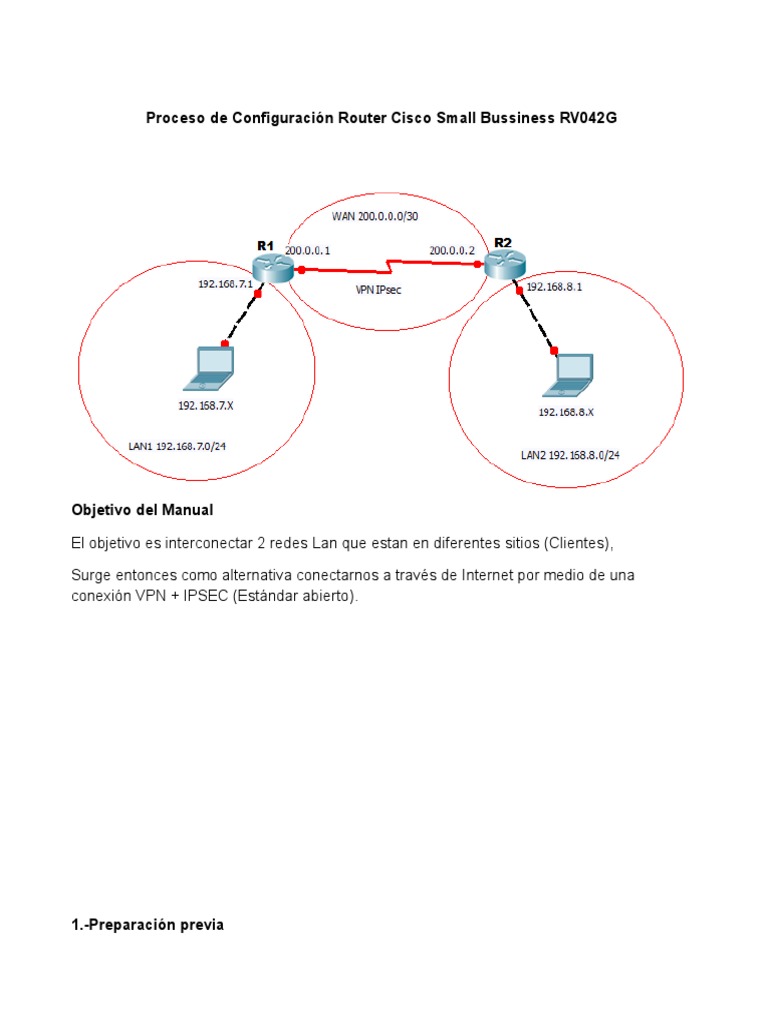

Proceso de Configuración Router Cisco Small Bussiness RV042G

Objetivo del Manual

El objetivo es interconectar 2 redes Lan que estan en diferentes sitios (Clientes),

Surge entonces como alternativa conectarnos a través de Internet por medio de una
conexión VPN + IPSEC (Estándar abierto).

1.-Preparación previa
Primero que nada se debe conectar el Router a la corriente eléctrica y conectarse desde un
computador con un cable de red en cualquiera de los 4 puertos LAN.

LAN

2.- Ingreso a interfaz web

-Por defecto, el router viene con la IP 192.168.1.1/24, por lo cual debemos configurar
la IP de nuestro computador dentro de esta red, es decir 192.168.1.X.

-Por ejemplo:
-Ahora ingresamos la IP por defecto en la barra de direcciones de algun navegador, y arrojará la
siguiente ventana.

Le damos clic en Opciones Avanzadas y se desplegará lo siguiente

Ahora ingresamos aqui.

El siguiente paso es logearse, por defecto el username es admin y el password es
admin.

3.-Configuración de Red Local (R1)

Primero que hay que hacer es cambiar la IP que viene por defecto, se van a Setup y donde
dice Device IP Adress se coloca en este caso la 192.168.7.1 y guardamos la configuración
en save.

Depués de esto tenemos que volver a cambiar la IP de nuestro computador ya que

cambiamos la red del router, en esta ocasion pondre la 192.168.7.2.

Repetimos el paso del Ingreso a la web, pero en este caso colocamos la nueva IP del router
en el navegador.

4.-Configuración de puerto WAN (internet)

Nuevamente hacemos clic en SETUP, y vamos a la siguiente opción

En este punto le colocamos una IP estatica con máscara 30, para que solo permita 2 host en la red
(seguridad) y guardamos.
5.- Configuración de Firewall

En el firewall nos encontraremos con lo siguiente:

Para que exista conectividad entre los host de LAN1 y el enlace WAN, se debe
deshabilitar(Disable) la opción Block WAN Request.

Hasta este punto, haciendo ping desde el

computador en el que estamos
configurando, solo podemos llegar hasta
la IP del R1, a la WAN1 del mismo R1 y a
la WAN1 de R2 ya que estas son las
redes que R1 tiene conectadas
directamente, en cambio no llega a la LAN
de R2, Debido a esto usaremos VPN.
6-Configuración de VPN

Nos vamos a la opción VPN y luego a GATEWAY to GATEWAY, en esta ventana se nos
permite configurar el nombre que le daremos al tunel, la interface a la que estara asignada.
Si todos los pasos han sido seguidos correctamente en Local Group Setup se configura la red
de LAN1 automaticamente.

En Remote Group Setup se configura primero el puerto por el cual se comunicaran estas
redes, en este caso WAN1 del R2 (200.0.0.2), después la red con la que se pretende
comunicar (192.168.8.0), finalmente en Preshared Key creamos la contraseña de la VPN.

Todos los
demas
parametros se
dejan igual en este caso.

Una vez teniendo todo esto configurado, procedemos a hacer las mismas configuraciones en el
R2 desde el punto 3 hasta el 6, teniendo en cuenta que la red de área local sera la
192.168.8.0 y el puerto WAN1 sera la 200.0.0.2.
7.-Conectar VPN.

Vamos a la opción VPN y luego en Summary, se desplegara la siguiente pantalla, y solo

queda hacer clic en la opción Connect.

Finalmente solo queda probar si la VPN funciona correctamente, para esto hacemos
ping desde el computador conectado a cualquier LAN, en este caso en la LAN1 hacia
el otro extremo.

Cabe destacar que siempre la LAN entre routers (a conectar) debe ser diferentes, nunca
iguales.
