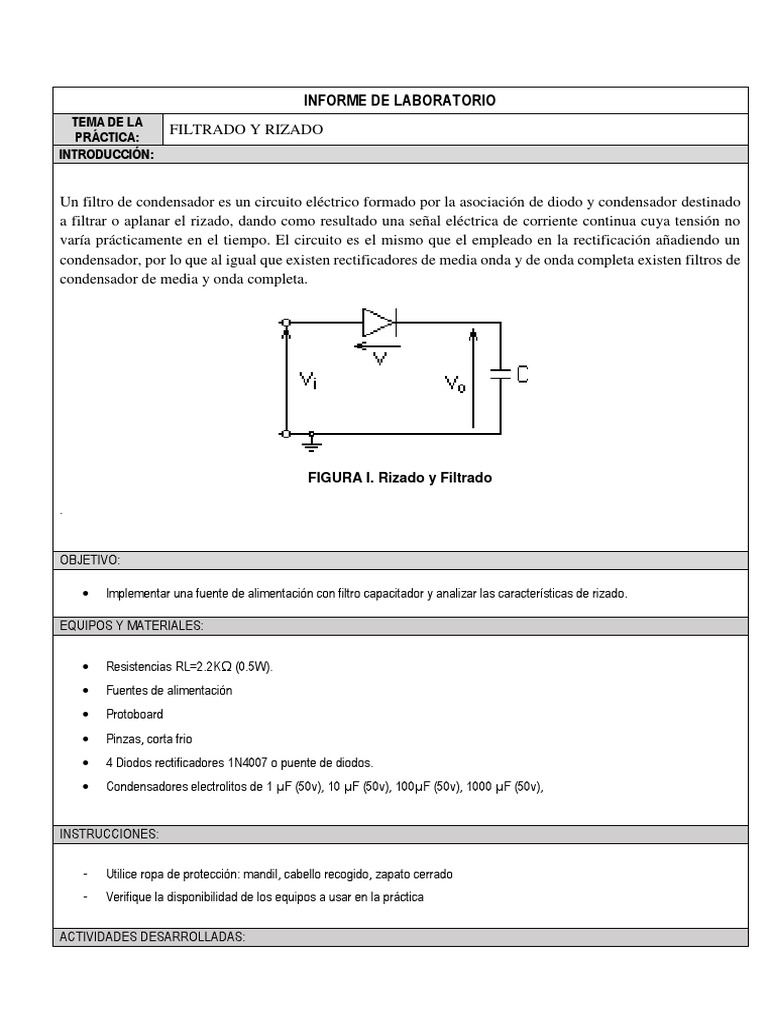

INFORME DE LABORATORIO

TEMA DE LA
FILTRADO Y RIZADO
PRÁCTICA:
INTRODUCCIÓN:

Un filtro de condensador es un circuito eléctrico formado por la asociación de diodo y condensador destinado
a filtrar o aplanar el rizado, dando como resultado una señal eléctrica de corriente continua cuya tensión no
varía prácticamente en el tiempo. El circuito es el mismo que el empleado en la rectificación añadiendo un
condensador, por lo que al igual que existen rectificadores de media onda y de onda completa existen filtros de
condensador de media y onda completa.

FIGURA I. Rizado y Filtrado

OBJETIVO:

 Implementar una fuente de alimentación con filtro capacitador y analizar las características de rizado.

EQUIPOS Y MATERIALES:

 Resistencias RL=2.2KΩ (0.5W).

 Fuentes de alimentación
 Protoboard
 Pinzas, corta frio
 4 Diodos rectificadores 1N4007 o puente de diodos.
 Condensadores electrolitos de 1 µF (50v), 10 µF (50v), 100µF (50v), 1000 µF (50v),

INSTRUCCIONES:

- Utilice ropa de protección: mandil, cabello recogido, zapato cerrado

- Verifique la disponibilidad de los equipos a usar en la práctica

ACTIVIDADES DESARROLLADAS:
MARCO TEÓRICO:

Filtro por condensador

Hemos visto en el apartado anterior, como la señal obtenida después de la rectificación, no era exactamente una señal continua,
sino más bien una señal ondulada. Disponer de un transformador monofásico o trifásico hacía que la señal fuera más uniforme
en el segundo caso, del mismo modo que rectificar la onda completa en vez de media onda mejoraba la señal de salida.
A pesar de esto, la calidad de esa señal no es aceptable para la mayoría de los circuitos, por lo que debemos añadir elementos
que mejoren aún más esa señal. El nombre que damos a esos circuitos es el de filtros y por defecto los rectificadores los incluyen.
Así pues, la finalidad de un filtro no es otra que la de minimizar el efecto ondulante de esa señal; a esta ondulación, en la práctica,
se la denomina rizado y podemos determinar su valor por medio del factor de rizado; que no es más que la relación que existe
entre el valor eficaz de la ondulación y el valor medio de la misma.

Por otro lado, debemos tener en cuenta que la frecuencia de rizado no coincide con la frecuencia de la señal alterna; o por ser
más precisos, sólo coincidirá para el caso del rectificador de media onda para una fase. En el caso de una fase y rectificador de
onda completa, la frecuencia de rizado será el doble que la de la señal y para los casos de ondas trifásicas, la frecuencia de
rizado será el triple para rectificador de media onda y será seis veces mayor si la rectificación es de onda completa.
Los filtros que se utilicen deben presentar poca resistencia al paso de la corriente continua y elevada resistencia al paso de la
corriente alterna; además deben almacenar energía cuando la señal de entrada aumente, y cederla cuando la energía disminuya,
para que la señal resulte menos ondulatoria.
Puesto que la energía de la que hablamos es eléctrica, seguro que ya estás pensando en un condensador y en efecto, los
condensadores almacenan energía cuando la tensión aumenta y la ceden cuando disminuye. Pero además, las bobinas son
capaces de almacenar energía cuando la corriente aumenta y cederla cuando disminuye. Conclusión: utilizaremos
condensadores y bobinas como elementos de filtrado de señales ondulantes.
Filtro por condensador: Es el filtro más simple y consiste en colocar un condensador en paralelo con la carga. Para un rectificador
monofásico de onda completa, el esquema de conexión quedaría como muestra la imagen:
 Imagen 1: Esquema de un filtro de condensador.

El condensador se cargará mientras la tensión de la onda senoidal sea superior a la suya, almacenando energía; cuando la
tensión de la onda sea inferior a la del condensador, éste se descargará sobre la resistencia, hasta que la señal vuelva a tener
una tensión superior a la del condensador, momento en que volverá a cargarse y repetir el ciclo. Esto puede verse representado
por la línea de color azul de la imagen inferior; la línea roja de puntos representa la señal rectificada.

Imagen 2: Señal rectificada y filtrada.

En este montaje, la tensión continua en extremos de la carga, viene dada por la expresión:
 Imagen 3: Representación de la media y de rizado.

Y por otro lado sabemos:

Si despejamos Q en ambas expresiones:

Podemos afirmar que la ondulación será menor cuanto menor sea la reactancia del condensador:

Aplicaciones
Este circuito puede usarse, en fuentes de alimentación para lograr transformar la tensión alterna de la entrada en continua a la
salida. Normalmente forma parte de circuitos de potencia más complicados como son los conversores de potencia. En estos
casos el valor del condensador debe ser alto.
Ajustando el valor del condensador para que tenga un mayor margen de variación puede utilizarse este circuito para la
demodulación de señales AM, el resultado es una señal parecida a la envolvente de la señal modulada. Para esta aplicación el
valor del condensador es mucho menor que en la anterior y dependiente del índice de modulación.
ANALISIS DE RESULTADOS:
Arme el circuito indicado en la figura 1. Tenga cuidado con la polaridad del condensador electrolitico.
Elterminal negativo debe conectarse con respecto a tierra.

FIGURA 2. FILTRO DE CONDENSADOR

a) Medir el valor pico, VP, y el periodo T, de la señal desalida (en RL) con el osciloscopio.

Valor pico Periodo

16.85V 8.33ms

b) Dibuje la señal que aparece en el osciloscopio indicando el numero de divisiones tanto en el eje X
como en el Y.

FIGURA 3. FILTRO DE CONDENSADOR DE 1 µf en DC.

c) Medir y visualizar a la salida la tension del rizado, Vr(p-p), asi como el tiempo de carga del
condensador. Para ello seleccionar el modo AC en el osciloscopio.
 FIGURA 4. FILTRO DE CONDENSADOR DE 1 µf en AC.

Tensión de Tiempo de
risado (Vr) carga (t0)

13.60V 4.15ms

d) Medir la tensión VDC, que circula por RL (Utilice el multimetro en corriente continua).

Tensión VDC (RL)

11.34V

e) Medir la tensión VDC, que circula por RL (Utilice el multimetro en corriente continua).

Intencidad IDC (RL)

5.31 mA

f) Calcular la tensión Vcd, Vr (p-p)

𝑉𝑜𝑚𝑎𝑥 = 𝑉𝑐𝑑 √3 − 1.4 𝑉𝑜𝑚𝑎𝑥 = 12.98 √3 − 1.4 𝑉𝑑𝑐 = 16.95𝑉

𝑉𝑑𝑐 16.95𝑉
𝑉𝑟𝑝 = 𝑉𝑟𝑝 = 𝑉𝑟𝑝 = 5.85𝑉
4𝑓𝐶𝑅𝐿 4 ∗ 60 ∗ 1 ∗ 10−6 ∗ 2200
NOTA: Al ser un condensador demasiado pequeño no podemos aplicar la formula del riso, por ende debemos
calcular el Vdc dependiendo del circuito rectificador que estemos utilizando en la práctica.
g) Comprobar los resultados medidos con los valores calculados

Vdc Medido Vdc Calculado Eror Relativo (%)

11.34V 5.85V -48.4%

VALOR CALCULADO − VALOR MEDIDO 5.85 − 11.34

%F = ∗ 100% F% = ∗ 100
VALOR CALCULADO 11.34𝑉
 %F = −48.4%
h) Calcule el r%
𝑉𝑟𝑝 5.85𝑉
𝑉𝑟(𝑅𝑀𝑆) = 𝑉𝑟(𝑅𝑀𝑆) = 𝑉𝑟(𝑅𝑀𝑆) = 3.37𝑉
√3 √3
𝑉𝑟(𝑅𝑀𝑆) 3.37𝑉
𝑟% = ∗ 100% 𝑟% = ∗ 100 𝑟% = 19.92%
𝑉𝑐𝑑 16.95𝑉

 CONDENSADOR DE 10uF
Arme el circuito indicado en la figura 3. Tenga cuidado con la polaridad del condensador electrolitico.
Elterminal negativo debe conectarse con respecto a tierra.

FIGURA 5. FILTRO DE CONDENSADOR

a) Medir el valor pico, VP, y el periodo T, de la señal desalida (en RL) con el osciloscopio.

Valor pico Periodo

16.6V 8.33ms
b) Dibuje la señal que aparece en el osciloscopio indicando el numero de divisiones tanto en el eje X como
en el Y.

FIGURA 6. FILTRO DE CONDENSADOR DE 10 µf en DC.

c) Medir y visualizar a la salida la tension del rizado, Vr(p-p), asi como el tiempo de carga del
condensador. Para ello seleccionar el modo AC en el osciloscopio.

FIGURA 7. FILTRO DE CONDENSADOR DE 10 µf en AC.

Tensión de Tiempo de
risado (Vr) carga (t0)

3.6V 1.35ms
8.33 𝑚𝑠 ∗ 0.3
𝑡0 = 𝑡0 = 1.35𝑚𝑠
1.85 𝑚𝑠

d) Medir la tensión VDC, que circula por RL (Utilice el multimetro en corriente continua).

Tensión VDC (RL)

14.25V
 e) Calcular la tensión Vcd, Vr (p-p).

𝑉𝑜𝑚𝑎𝑥 16.95𝑉
𝑉𝑑𝑐 = 𝑉𝑑𝑐 = 𝑉𝑑𝑐 = 14.25𝑉
1 1
1+ 1+
4𝑓𝐶𝑅𝐿 4 ∗ 60 ∗ 10 ∗ 10−6 ∗ 2200
𝑉𝑑𝑐 14.25𝑉
𝑉𝑟𝑝 = 𝑉𝑟𝑝 = 𝑉𝑟𝑝 = 2.69𝑉
4𝑓𝐶𝑅𝐿 4 ∗ 60 ∗ 10 ∗ 10−6 ∗ 2200
f) Comprobar los resultados medidos con los valores calculados

Vdc Medido Vdc Calculado Eror Relativo (%)

15.20 14.25V -6.66%

VALOR CALCULADO − VALOR MEDIDO 14.25𝑉 − 15.20𝑉

%E = ∗ 100% %E = ∗ 100
VALOR CALCULADO 14.25𝑉
%E = −6.66%
g) Calcule el r%
𝑉𝑟𝑝 2.69𝑉
𝑉𝑟(𝑅𝑀𝑆) = 𝑉𝑟(𝑅𝑀𝑆) = 𝑉𝑟(𝑅𝑀𝑆) = 1.55𝑉
√3 √3
𝑉𝑟(𝑅𝑀𝑆) 1.55𝑉
𝑟% = ∗ 100% 𝑟% = ∗ 100 𝑟% = 10.9%
𝑉𝑐𝑑 14.25𝑉

 CONDENSADOR DE 100uF
Arme el circuito indicado en la figura 2. Tenga cuidado con la polaridad del condensador electrolitico.
Elterminal negativo debe conectarse con respecto a tierra.

FIGURA 8. FILTRO DE CONDENSADOR

a) Medir el valor pico, VP, y el periodo T, de la señal desalida (en RL) con el osciloscopio.

Valor pico Periodo

 16.6V ? ms

b) Dibuje la señal que aparece en el osciloscopio indicando el numero de divisiones tanto en el eje X como
en el Y.

FIGURA 9. FILTRO DE CONDENSADOR DE 100 µf en DC.

c) Medir y visualizar a la salida la tension del rizado, Vr(p-p), asi como el tiempo de carga del
condensador. Para ello seleccionar el modo AC en el osciloscopio.

FIGURA 10. FILTRO DE CONDENSADOR DE 100 µf en AC.

 Tensión de Tiempo de
risado (Vr) carga (t0)

589 mV 0.92 ms

8.33 𝑚𝑠 ∗ 0.2
𝑡0 = 𝑡0 = 0.92 𝑚𝑠
1.81 𝑚𝑠

d) Medir la tensión VDC, que circula por RL (Utilice el multimetro en corriente continua).

Tensión VDC (RL)

16.63V

e) Calcular la tensión Vcd, Vr (p-p)

𝑉𝑜𝑚𝑎𝑥 16.95𝑉
𝑉𝑑𝑐 = 𝑉𝑑𝑐 = Vdc = 16.63 V
1 1
1+ 1+
4𝑓𝐶𝑅𝐿 4 ∗ 60 ∗ 100 ∗ 10−6 ∗ 2200
𝑉𝑑𝑐 16.63𝑉
𝑉𝑟𝑝 = 𝑉𝑟𝑝 = 𝑉𝑟𝑝 = 0.314 𝑉
4𝑓𝐶𝑅𝐿 4 ∗ 60 ∗ 100 ∗ 10−6 ∗ 2.200

f) Comprobar los resultados medidos con los valores calculados

Vdc Medido Vdc Calculado Eror Relativo (%)

16.39V 35.5mV 1.46%

VALOR CALCULADO − VALOR MEDIDO 16.63𝑉 − 16.39𝑉

%E = ∗ 100% %E = ∗ 100
VALOR CALCULADO 16.63 𝑉
%F = 1.46%
g) Calcule el r%
𝑉𝑟𝑝 0.314𝑉
𝑉𝑟(𝑅𝑀𝑆) = 𝑉𝑟(𝑅𝑀𝑆) = 𝑉𝑟(𝑅𝑀𝑆) = 0.181𝑉
√3 √3
𝑉𝑟(𝑅𝑀𝑆) 1.81𝑉
𝑟% = ∗ 100% 𝑟% = ∗ 100 𝑟% = 1.07%
𝑉𝑐𝑑 16.95𝑉
 CONDENSADOR DE 1000uF
Arme el circuito indicado en la figura 3. Tenga cuidado con la polaridad del condensador electrolitico.
Elterminal negativo debe conectarse con respecto a tierra.

FIGURA 10. FILTRO DE CONDENSADOR

h) Medir el valor pico, VP, y el periodo T, de la señal desalida (en RL) con el osciloscopio.

Valor pico Periodo

16.4V ?

i) Dibuje la señal que aparece en el osciloscopio indicando el numero de divisiones tanto en el eje X como
en el Y.

FIGURA 11. FILTRO DE CONDENSADOR DE 1000 µf.

j) Medir y visualizar a la salida la tension del rizado, Vr(p-p), asi como el tiempo de carga del
condensador. Para ello seleccionar el modo AC en el osciloscopio.
 FIGURA 12. FILTRO DE CONDENSADOR DE 1000 µf en DC.

8.33 𝑚𝑠 ∗ 0.15
𝑡0 = 𝑡0 = 0.64𝑚𝑠
1.8 𝑚𝑠

k) Medir la tensión VDC, que circula por RL (Utilice el multimetro en corriente continua).

Tensión VDC (RL)

16.56V

l) Calcular la tensión Vcd, Vr (p-p).

Tensión de Tiempo de
risado (Vr) carga (t0)

66.4 mV 66.4mV
𝑉𝑜𝑚𝑎𝑥 16.95𝑉
𝑉𝑑𝑐 = 𝑉𝑑𝑐 = 𝑉𝑑𝑐 = 16.91𝑉
1 1
1+ 1+
4𝑓𝐶𝑅𝐿 4 ∗ 60 ∗ 1000 ∗ 10−6 ∗ 2200
𝑉𝑑𝑐 16.91𝑉
𝑉𝑟𝑝 = 𝑉𝑟𝑝 = 𝑉𝑟𝑝 = 0.032𝑉
4𝑓𝐶𝑅𝐿 4 ∗ 60 ∗ 1000 ∗ 10−6 ∗ 2200
m) Comprobar los resultados medidos con los valores calculados

Vdc Medido Vdc Calculado Eror Relativo (%)

 16.76 v 16.91V -6.66%

VALOR CALCULADO − VALOR MEDIDO 19.91𝑉 − 19.76𝑉

%E = ∗ 100% %E = ∗ 100
VALOR CALCULADO 19.91𝑉
%E = 0.75%
n) Calcule el r%
𝑉𝑟𝑝 0.032𝑉
𝑉𝑟(𝑅𝑀𝑆) = 𝑉𝑟(𝑅𝑀𝑆) = 𝑉𝑟(𝑅𝑀𝑆) = 0.018𝑉
√3 √3
𝑉𝑟(𝑅𝑀𝑆) 0.018𝑉
𝑟% = ∗ 100% 𝑟% = ∗ 100 𝑟% = 0.092%
𝑉𝑐𝑑 19.91𝑉

o) Compare el r% para cada caso y establezca sus concluciones

CONCLUSIONES:
 Estos circuitos son utilizados para transformar la corriente alterna en fuentes de voltaje continua
 Cuando se escoge un capacitor este debe ser mayor al capacitor calculado para un óptimo factor de rizado, pero si
sobrepasarse el límite de capacitancia ya que esta puede inducir corrientes grandes en el circuito.
 El factor de rizado es un elemento muy importante para el funcionamiento adecuado del circuito. Mientras menos rizo
tengamos la vida útil de nuestros equipos se puede prolongar ya que el rizo tiene impacto en los capacitores de todo artefacto
electrónico.
RECOMENDACIONES:
 No olvidar desenergizar el circuito cada vez que se realice cualquier cambio en el mismo.
 Probar el funcionamiento de los diodos antes de desarrollar una práctica esto se lo puedo hacer con el multímetro digital y
viendo si mide algún valor caso de no medir nada se asume que el diodo esta quemado.
 No conectar los diodos en el mismo terminal ya que caso contrario estos se quemarían rápidamente.
 Armar el circuito siguiendo las recomendaciones y teniendo en cuenta la seguridad necesaria para no accionar un accidente,
además usar los equipos necesarios para el cumplimiento del mismo.
REFERENCIAS BIBLIOGRÁFICAS Y DE LA WEB:
https://es.wikipedia.org/wiki/Filtro_de_condensador

http://e-ducativa.catedu.es/44700165/aula/archivos/repositorio/3000/3079/html/44_filtro_por_condensador.html

https://es.scribd.com/document/347766396/Filtrado-y-Rizado

http://mrelbernitutoriales.com/filtro-blog/
