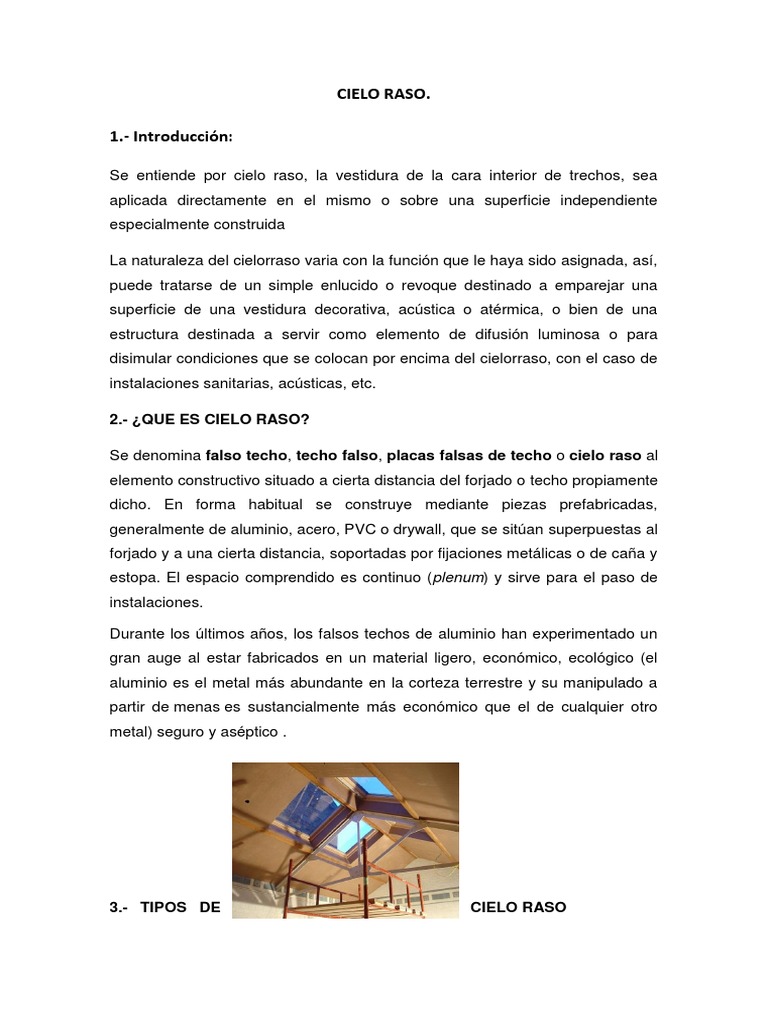

1.- Introducción:
La naturaleza del cielorraso varia con la función que le haya sido asignada, así,
puede tratarse de un simple enlucido o revoque destinado a emparejar una
superficie de una vestidura decorativa, acústica o atérmica, o bien de una
estructura destinada a servir como elemento de difusión luminosa o para
disimular condiciones que se colocan por encima del cielorraso, con el caso de
instalaciones sanitarias, acústicas, etc.
Se denomina falso techo, techo falso, placas falsas de techo o cielo raso al
elemento constructivo situado a cierta distancia del forjado o techo propiamente
dicho. En forma habitual se construye mediante piezas prefabricadas,
generalmente de aluminio, acero, PVC o drywall, que se sitúan superpuestas al
forjado y a una cierta distancia, soportadas por fijaciones metálicas o de caña y
estopa. El espacio comprendido es continuo (plenum) y sirve para el paso de
instalaciones.
Durante los últimos años, los falsos techos de aluminio han experimentado un
gran auge al estar fabricados en un material ligero, económico, ecológico (el
aluminio es el metal más abundante en la corteza terrestre y su manipulado a
partir de menas es sustancialmente más económico que el de cualquier otro
metal) seguro y aséptico .
Este tipo de cielo raso se caracteriza por ser un sistema formado por paneles
metálicos de diferentes anchos y largos, los cuales se pueden pedir a medida.
Los paneles están unidos por una estructura, a la cual se aseguran de forma
práctica y simple. Están realizados con aluminio y se pueden encontrar de
variados colores.
Está realizado por una lámina semi-rígida de fibra de vidrio, y recubierto en una
de sus caras por una película de PVC. Las ventajas de este tipo de cielo raso es
que posee funciones de aislamiento acústico y térmico. Además, es económico, liviano,
de fácil armado y resistente al fuego. Por sus características, son muy utilizados
en cines, salas de ensaya y estudios de radio.
Este es uno de los tipos de cielo raso más utilizados, tanto por su fácil colocación
como por su practicidad y liviandad. Se aconseja su uso en establecimientos
comerciales y gastronómicos, escuelas o áreas de estar de hospitales. En todos
los casos, recuerden que la apariencia de la placa puede mejorarse con el uso
de revestimientos vinílicos o diferentes pinturas.
Este tipo de cielo raso tiene características técnicas similares a la fibra de vidrio,
ya que también cuenta con aislación termo acústica y es resistente al fuego. No obstante,
la estética es superior, por lo que es recomendable para utilizarse en aleros,
espacios semicubiertos y estaciones de servicio.
4.- COMPONENTES DEL CIELO RASO
Placas.
Sistema de suspensión:
Accesorio.
Para esto se debe definir y marcar la altura sobre las paredes, trazando la
medida en todo el perímetro con cordel u ocre. Fijar los perfiles perimetrales
nivelados a la pared con clavos cada 60 cm.
Paso 2. Colocar la suspensión metálica con perfiles principales y
secundarios.
Para esto se debe colocar los perfiles principales suspendiéndolos cada 1.22 m,
con alambre galvanizado Nº 14, fijado al techo con clavo fulminante o clavo /
tarugo.
Finalmente, se debe nivelar todo el cielo raso desmontable con dos cordeles de
nylon, cruzados y tensados en diagonal.
6.- DISEÑO
7.- INSTALACIÓN:
1.- marque con lápiz en la pared la altura ala que va colocar el techo. Trace una
línea perimétrica en la habitación valiéndose de un nivel para asegurarse que la
superficie del techo va a quedar completamente horizontal,
2.- a continuación fije los rieles con clavos galvanizados, siguiendo la línea
trazada.
3.- proceda a colocar los parales verticales que van a sostener la estructura de
metal para el cielo raso del techo actual. Clave un extremo al techo. Compruebe
con el nivel que el paral desciende de manera vertical.
Las láminas para cielo raso tienen una medida estándar de 1.22 x 0.61 m.:
VENTAJAS:
DESVENTAJAS:
INDICE
1. INTRODUCCION.
2. OBJETIBOS.
Objetivos generales
Objetivos específicos
I. ENLUCIDO
Tareas previas
Proceso constructivo
Buena vista
Maestrado
2.1 VARIEDADES DE TRABAJOS A REALIZAR CON ENLUCIDO DE
YESO
1.- conocer como seleccionar los materiales que mejor se ajustan a las
demandas de su diseño, económicas, estéticas, resistencia, durabilidad, etc.
I. OBJETIVOS
OBJETIVO GENERAL:
OBJETIVOS ESPECIFICOS:
1. ENLUCIDO
Definición
El albañil, o el yesista o yesero, aplican esta capa a los muros, tabiques y techos,
previamente revestidos con un material de textura más pobre o superficies
enchaclados con carrizo, para que presenten una superficie de acabado dura.
El enlucido con yeso blanco suele tener solamente pocos milímetros de espesor,
y por norma general se suele pintar.
Tareas Previas
Previo al revestimiento con yeso, debe estar ejecutada la cubierta del edificio o
contar, por lo menos, con tres forjados sobre la superficie donde se trabajará,
como así también estarán hechos con de una semana anticipación os chapados
de los tabiques.
Colocar previamente los marcos de las puertas y ventanas y los mecanismos
eléctricos en tabiques.
Proceso Constructivo
El yeso se aplica «a mano», con una llana (batidor y paleta), con la que se alisa.
Existen dos modalidades de aplicación de yeso, previas al enlucido:
1. Buena Vista
2. Maestreado
DESCRIPCIÓN:
Esta partida se refiere a la vestidura de la cara inferior de los techos. En
el caso del cielorraso con enchaclado con yeso, consiste en la aplicación
de pasta de yeso sobre carrizo partido y tejido con alambre N° 16.
PROCESO CONSTRUCTIVO:
MEDICIÓN DE LA PARTIDA:
Unidad de medida : M2
Enlucido de alero sobre enchaclado de carrizo
Los techos de forjado con vigueta de acero, deben proteger el ala inferior
del perfil con cemento o piezas de cerámica.
Criterios de Medición
La unidad de medida de estos trabajos es por metro cuadrado como también por
metro lineal descontando los huecos de los paramentos.
Control de Calidad
Control de Materiales
Mano de Obra
Cuadrilla formada por:
1 Operario.
1 peón.
Rendimiento = 12 a 14 m2
Para los trabajos normales (revestimientos poco espesos) se mezcla agua y yeso
a proporciones iguales. Se obtendrá una pasta más bien líquida que se puede
aguantar en la paleta. Para los trabajos de empotramiento, hacer una capa de
yeso más gruesa. Se puede mezclar 2 ó 3 partes de yeso por una de agua.
Para los revestimientos importantes, los maestros yeseros utilizan un yeso muy
fluido: ó 1,5 partes de yeso por 2 de agua. Este yeso líquido es, sin embargo,
muy difícil de colocar (permite obtener revestimientos muy duros).
CONDICIONES CLIMÁTICAS
CLIMAS FRÍOS
Deberá contarse con quipos en obra para calentar el agua y/o el agregado
CLIMAS CÁLIDOS
CONDICIONES DE CALIDAD
EL CEMENTO
El cemento es un material que combinado con la arena, la piedra y el agua, crea
una
Mezcla capaz de endurecerse hasta adquirir la consistencia de una piedra.
El cemento se vende en bolsas de un pie cúbico que pesan 42.5 kg Existen
diferentes
Marcas y variedades, siendo los más usados los tipos I e IP; todas las
características se encuentran impresas en sus respectivas bolsas.
Entre los más conocidos están:
Cemento Tipo I
De uso común y corriente en construcciones de concreto y trabajos de albañilería
donde no se requieren propiedades especiales.
Cemento Puzolanico IP
Cemento al que se ha añadido puzolana hasta en un 15%, material que le da un
color rojizo y que se obtiene de arcillas calcinadas, de cenizas volcánicas o de
ladrillos pulverizados. La ventaja de reemplazar parte del cemento por este
material, es que permite retener agua, por lo que se obtiene una mayor
capacidad de adherencia*.
Esto retrasa, además, el tiempo de fraguado y es conveniente cuando se
necesita de
Más tiempo, por ejemplo, para frotachar un piso de concreto.
Cemento Tipo II
De moderada resistencia al ataque de los sulfatos, se recomienda usar en
ambientes agresivos. Los sulfatos son sustancias que aparecen en las aguas
subterráneas o en los suelos, que cuando entran en contacto con el concreto, lo
deterioran.
Cemento Tipo IV
Al fraguar produce bajo calor, recomendable para vaciados de grandes masas
de concreto. Por ejemplo, en presas de concreto.
Cemento Tipo V
De muy alta resistencia al ataque de sales, recomendable cuando el elemento
de concreto esté en contacto con agua o ambientes salinos.
Los cementos tipo III y IV no son fabricados en nuestro país.
AGUA
Consideraciones:
• No debe presentar espuma cuando se agita.
• No debe utilizarse en otra cosa antes de su empleo en la construcción.
• El agua de mar no es apropiada para la preparación
AGREGADOS
Los agregados son elementos minerales que provienen de la naturaleza, procesados o
artificiales
LA ARENA GRUESA
Sus partículas tienen un tamaño máximo de 5 mm. Y se utiliza en la preparación de la
mezcla del concreto.
PIEDRA CHANCADA
EL HORMIGÓN
Está compuesto por una mezcla que contiene arena gruesa y piedra en
proporciones similares. Su costo es más económico que comprar ambos
materiales por separado, pero sólo debe usarse para preparar concretos de
baja resistencia.
FALSOS PISOS
26
PROCESO CONSTRUCTIVO
CORTE Y RELLENO
Es necesario definir el nivel del piso terminado de la vivienda, de manera que
se pueda compensar el material de corte con el de relleno, sin necesidad de
traer material adicional. Este nivel será la base para hacer la comparación con
las profundidades de desagüe, accesos, acequias y otros y así la construcción
pueda estar por encima de estos.
MARCAR NIVELES
Es una operación que consiste en marcar una altura de referencia,
generalmente 1 m respecto al nivel de la vereda. Este procedimiento se realiza
sobre muros, columnas o estacas, para lo cual se emplea una manguera
transparente llena de agua, que funciona mediante el principio de vasos
comunicantes. Según este principio, el agua siempre busca estabilizar su
nivel, así podemos trasladar una misma altura a los lugares donde se necesite.
27
TRAZAR A ESCUADRA
Para asegurarnos que un trazado sea recto, se utiliza el “Triángulo de
Pitágoras” cuyos lados miden 3, 4 y 5 metros, formando una gran escuadra.
Los lados que miden 3 y 4 hacen la escuadra de 90°. En cada punto de este
triángulo se colocará una estaca. Cuando se emplee una wincha,
procederemos a estirarla hasta obtener 12m., uniremos el origen de la cinta
(0 m.) con la marca en los 12 m y lo llevaremos al extremo donde se quiere
trazar la escuadra.
Después, jalaremos la cinta hasta marcar los 3 m y finalmente jalaremos la
cinta hasta marcar los 7 m.
Para realizar este procedimiento es necesario contar con tres personas, para
que cada una de ellas sujete la cinta en cada esquina del triángulo.
28
DOSIFICAR DE MEZCLAS DE CONCRETO Y MORTERO
Un concreto de calidad satisfactoria requiere que sus ingredientes estén
adecuadamente mezclados, a fin de obtener una masa homogénea y de color
uniforme. Por lo tanto, los equipos y procedimientos a usarse deberán ser
capaces de lograr una mezcla con estas características.
VACIADO
Antes de iniciar el vaciado, se deben colocar puntos de referencia que nos
permitan controlar el nivel de acabado. Generalmente, el espesor del falso
piso es de unos 3” ó 7.5 cm. Igualmente, debemos revisar que la superficie
haya quedado libre de desperdicios o de cualquier otro material que pueda
contaminar la mezcla.
29
Consideraciones:
• El recubrimiento de las tuberías con concreto es muy importante, ya que las
protegen de futuros asentamientos. Hay que considerar que una filtración
debajo de los falsos pisos no se puede detectar, y que a lo largo del tiempo
puede humedecer el suelo de cimentación, disminuyendo su resistencia,
sobre todo si el suelo tiene componentes arcillosos.
30
CURADO DEL CONCRETO
El curado es un proceso que consiste en mantener en un ambiente húmedo
el concreto por varios días después del vaciado, con el propósito de que éste
adquiera la totalidad de su resistencia (f’c) especificada en el plano y además
para evitar probables rajaduras superficiales.
Los agentes más perjudiciales para el concreto recién vaciado son el sol y el
viento, porque lo secan excesivamente. Debe evitarse que estos lleguen a la
mezcla.
El concreto alcanza un porcentaje significativo de su resistencia tan sólo a los
7 días del vaciado. Por ejemplo, si se usa un cemento tipo I, su resistencia
llegará a la semana al 70% del f’c especificado. Su resistencia final, al 100%,
dependerá en gran medida de la humedad del concreto.
De no realizarse el correspondiente curado, el resto de la resistencia que le
falta adquirir, es decir el 30%, puede perderse por un secado prematuro del
concreto, lo cual lo convertiría en un material de baja calidad.
Para evitar esta peligrosa situación, el concreto debe curarse al menos
durante 7 días, y en trabajos más delicados, hasta 14 días.
Los procedimientos más utilizados en obra son:
- La continua y directa aplicación de agua.
- Para el caso de pisos o techos: las arroceras.
- Mantas o alfombras empapadas con agua con las cuales se cubre el
concreto.
CONTRAPISO
31
Es la superficie que se prepara para darle acabado a los pisos de concreto o
aquella donde se colocarán pisos de parquet, vinílico, alfombra, mayólica,
otros.
Por este motivo hay que ejecutarlo después de que hayamos acabado todo el
casco de la obra, de lo contrario se maltratará.
La composición del concreto para el contrapiso es de cemento y arena gruesa
Adicionalmente, se agregará la cantidad de agua necesaria para obtener una
mezcla pastosa que permita un buen trabajo.
El acabado dependerá del tipo de piso a utilizar. Igualmente, al vaciarlo
debemos tomar en cuenta si existen sumideros de desagüe en los cuartos del
baño, cocina y patios. En estos casos, se deberá dar al contrapiso una
pendiente, que como mínimo deberá ser de 1% (desciende 1 cm cada metro).
PROCESO CONSTRUCTIVO
Antes de trabajar el contrapiso, se deberá limpiar muy bien la superficie del
falso piso.
Hay dos formas de realizar el mezclado: una es manual y la otra con equipo
mecánico.
De estos dos procedimientos, el más recomendable es trabajar con equipo
mecánico (mezcladora), porque con él se logran los objetivos del mezclado
descritos anteriormente.
32
TRANSPORTE
- La ruta elegida no debe tener obstáculos ni baches, además debe ser la más
corta posible.
VACIADO
33
Consideraciones:
Es muy frecuente que después de algún tiempo, algunos contrapisos se
despeguen del falso piso. Esto es lo que comúnmente se conoce como
“cajoneo”, nombre que se le da porque al golpearlos suenan como un cajón.
Para evitar esto, es muy importante hacer una buena limpieza del polvo y de
las rebabas de concreto que comúnmente quedan en el falso piso, así como
el humedecimiento del mismo antes del vaciado del contrapiso.
34
INDICE
1. INTRODUCCION.
2. OBJETIBOS.
Objetivos generales
Objetivos específicos
I. ENLUCIDO
Tareas previas
Proceso constructivo
Buena vista
Maestrado
2.1 VARIEDADES DE TRABAJOS A REALIZAR CON ENLUCIDO DE
YESO
35
3.1 LA DOSIFICACIÓN DEL YESO
36
I.- INTRODUCCION:
37
disposición, por lo que debe conocer como seleccionar los materiales o
combinación de ellos, que mejor se ajustan a las demandas de su diseño o a
su propósito. Proporcionándole las propiedades que el requiere los errores
pueden causar desastres.
1.- conocer como seleccionar los materiales que mejor se ajustan a las
demandas de su diseño, económicas, estéticas, resistencia, durabilidad, etc.
38
II. OBJETIVOS
OBJETIVO GENERAL:
OBJETIVOS ESPECIFICOS:
39
1. ENLUCIDO
Definición
40
El enlucido con yeso blanco suele tener solamente pocos milímetros de
espesor, y por norma general se suele pintar.
Tareas Previas
Previo al revestimiento con yeso, debe estar ejecutada la cubierta del edificio
o contar, por lo menos, con tres forjados sobre la superficie donde se
trabajará, como así también estarán hechos con de una semana anticipación
os chapados de los tabiques.
Proceso Constructivo
41
El yeso se aplica «a mano», con una llana (batidor y paleta), con la que se
alisa. Existen dos modalidades de aplicación de yeso, previas al enlucido:
2. Buena Vista
2. Maestreado
42
2.1.1 ENLUCIDO CIELORRASO CON YESO SOBRE ENCHACLADO.
DESCRIPCIÓN:
Esta partida se refiere a la vestidura de la cara inferior de los techos.
En el caso del cielorraso con enchaclado con yeso, consiste en la
aplicación de pasta de yeso sobre carrizo partido y tejido con alambre
N° 16.
PROCESO CONSTRUCTIVO:
MEDICIÓN DE LA PARTIDA:
Unidad de medida : M2
43
Enlucido de alero sobre enchaclado de carrizo
44
2.1.3 ENLUCIDO DE YESO SOBRE MUROS DE CONCRETO
45
2.1.5 ENLUCIDO DE CUARZO EN PARAMENTO
46
Para revestirlas con yeso, las superficies de hormigón realizadas con
encofrado metálico, deben hacerse rugosas o salpicarlas con mortero
de cemento.
Las superficies de acero que serán revestidas con yeso, deben forrarse
antes con una superficie cerámica.
Criterios de Medición
Control de Calidad
Control de Materiales
47
Controlar el peso (peso neto).
Mano de Obra
1 Operario.
1 peón.
Rendimiento = 12 a 14 m2
48
Para los revestimientos importantes, los maestros yeseros utilizan un yeso
muy fluido: ó 1,5 partes de yeso por 2 de agua. Este yeso líquido es, sin
embargo, muy difícil de colocar (permite obtener revestimientos muy duros).
2.- El claro, que necesita su tiempo para que se espese y entonces poder
utilizarlo, generalmente en los enlucidos. Luego se pasa la llana para
rellenar donde falta y raspar por donde se forman panzas, cosa que también
se puede hacer con una regla. Claro que para facilitar eso existen los yesos
retardados, que tardan más en ponerse espesos y en secarse.
49
Claro que lo de dejar bien alisada y uniforme la pared precisa de mucha
pericia y experiencia de yesero, oficio por el cual hay que empezar como
aprendiz o peón, y observar bien cómo lo hacen los maestros yeseros su
arte del enyesado, ya que suele ser un material muy incómodo de trabajar y
muy sucio.
50
REVOQUE Y ENLUCIDOS, TARRAJEO PRIMARIO,
TARRAJEO SALPICADO CIELOS RASOS , DERRAMES
I. ACABADOS EN EDIFICACIONES
51
En el mercado hay diferentes tipos de aglomerados como: el
decorativo,
Generalidades:
La arena denominada arena fina; debe ser limpia, no contener sales nocivas,
ni mas del 4% de arcilla, ni por supuesto, materia organica: además, no es
conveniente el empleo de arenas de granos muy finos, pues podrían causar
agrietamiento del revoque terminado.
Cemento – arena 1 : 5
52
Cemento – Cal - Arena 1 : 2 : 8
53
espesor, denominado “palo de corte”, corriéndolo en toda la longitud del
encuentro.
Descripción:
54
La superficie a cubrirse con el tarrajeo debe procederse previamente con el
rascado y eliminación de salientes pronunciadas, se humedecerá
convenientemente la mampostería a trabajar.
El trabajo está constituido por una primera capa de mezcla con la que se
conseguirá una superficie vertical pero de aspecto rugoso y rayado, listo
para aplicar el zócalo correspondiente.
55
FUENTE: SANEAMIENTO BASICO CC. TINTA-CANCHIS..
Materiales:
Cuando esté seca toda la arena pasará por la criba No. 8. No más del 20%
56
pasará por la criba No. 50 y no más del 5% pasará por la criba No. 100.
Método de Construcción:
57
harán las veces de guías, para lograr una superficie pareja en el revoque,
completamente plana.
58
02.04 TARRAJEO EN COLUMNAS - SUPERFICIE, ESPESOR 1.5CM A.
Descripción
59
El acabado del tarrajeo será plano y derecho, sin rayones ni defectos. Para
ello se trabajará con cintas de preferencia de mortero pobre (1:7), corridas a
lo largo del muro. Las cintas, aplanadas, sobresaldrán en la superficie del
muro el espesor exacto del tarrajeo, tendrán un espaciamiento máximo de
60
B. Forma De Medición y Pago
2.04.
61
Un tarrajeo escarchado, es una ornamentación al cual se le da diversas
formas, de acuerdo al deseo del propietario de la vivienda. Este artilugio
fue bastante popular, dado su bajo costo y el escaso mantenimiento que se
le da.
IV. CIELORRASOS
A. Descripción:
Superficies de aplicación
Los revoques solo se aplicaran después de que las superficies hayan secado
estimándose el tiempo entre ambas actividades de 01 semanas, salvo
indicación diferente de la inspección.
62
Deberá procurarse que las superficies que van a ser tarrajeadas tengan
la superficie aspereza para que exista una buena adherencia del mortero.
Todos los ambientes que llevan tartajeados deberán ser entregados listos
para recibir directamente la pintura.
Todos los resanes que deberán efectuarse hasta la entrega de la Obra, será
de responsabilidad del Ing. Residente.
Ejecución
63
V. DERRAMES
A. Descripción:
Deberá procurarse que las superficies que van a ser tarrajeadas tengan la
suficiente aspereza para que exista buena adherencia del mortero. Todas la
zonas donde se requieran la vestidura de derrames, deberán ser entregados
listos para recibir directamente la pintura. Antes de iniciar los trabajo se
humedecerá convenientemente la superficie que va recibir el revoque y llenar
todos los vacíos y grietas.
64
extendiendo entre estas dos reglas y antes que endurezca se hará el
terminado en paleta de madera y una pasada de plancha metálica para
obtener una textura pulida y lista para recibir el acabado de pintura.
La arena no deberá ser arcillosa, será lavada, limpia y bien graduada, libre
de materias orgánicas salitrosas. Cuando esté seca, la arena para tarrajeo
grueso tendrá una granulometría comprendida entre la malla 0 10 y la 0
40 (granos no mayores de 2mm. ni menores de 0.40mm) y la arena para
tarrajeo fino una granulometría comprendida entre la malla 0 40 y la 0 200
(granos no mayores de 0.4mm. ni menores de 0.80mm.).
65
VI. BRUÑAS
A. Descripción:
66
67
FALSO PISO Y CONTRAPISO
CONDICIONES CLIMÁTICAS
CLIMAS FRÍOS
68
CLIMAS CÁLIDOS
CONDICIONES DE CALIDAD
EL CEMENTO
El cemento es un material que combinado con la arena, la piedra y el agua,
crea una
69
El cemento se vende en bolsas de un pie cúbico que pesan 42.5 kg Existen
diferentes
Marcas y variedades, siendo los más usados los tipos I e IP; todas las
características se encuentran impresas en sus respectivas bolsas.
Cemento Tipo I
Cemento Puzolanico IP
Cemento Tipo II
70
De desarrollo rápido de resistencia. Se recomienda usar cuando se quiera
adelantar el desencofrado. Al fraguar, produce alto calor, por lo que es
aplicable en climas fríos.
Cemento Tipo IV
Cemento Tipo V
AGUA
Consideraciones:
AGREGADOS
Los agregados son elementos minerales que provienen de la naturaleza, procesados o
artificiales
71
LA ARENA GRUESA
Sus partículas tienen un tamaño máximo de 5 mm. Y se utiliza en la preparación de la
mezcla del concreto.
PIEDRA CHANCADA
1.
72
EL HORMIGÓN
Está compuesto por una mezcla que contiene arena gruesa y piedra en
proporciones similares. Su costo es más económico que comprar ambos
materiales por separado, pero sólo debe usarse para preparar concretos de
baja resistencia.
FALSOS PISOS
73
El piso generalmente está compuesto por tres capas: el falso piso, el
contrapiso y el piso terminado.
PROCESO CONSTRUCTIVO
CORTE Y RELLENO
Es necesario definir el nivel del piso terminado de la vivienda, de manera que
se pueda compensar el material de corte con el de relleno, sin necesidad de
traer material adicional. Este nivel será la base para hacer la comparación con
las profundidades de desagüe, accesos, acequias y otros y así la construcción
pueda estar por encima de estos.
74
MARCAR NIVELES
Es una operación que consiste en marcar una altura de referencia,
generalmente 1 m respecto al nivel de la vereda. Este procedimiento se realiza
sobre muros, columnas o estacas, para lo cual se emplea una manguera
transparente llena de agua, que funciona mediante el principio de vasos
comunicantes. Según este principio, el agua siempre busca estabilizar su
nivel, así podemos trasladar una misma altura a los lugares donde se necesite.
75
TRAZAR A ESCUADRA
Para asegurarnos que un trazado sea recto, se utiliza el “Triángulo de
Pitágoras” cuyos lados miden 3, 4 y 5 metros, formando una gran escuadra.
Los lados que miden 3 y 4 hacen la escuadra de 90°. En cada punto de este
triángulo se colocará una estaca. Cuando se emplee una wincha,
procederemos a estirarla hasta obtener 12m., uniremos el origen de la cinta
(0 m.) con la marca en los 12 m y lo llevaremos al extremo donde se quiere
trazar la escuadra.
Para realizar este procedimiento es necesario contar con tres personas, para
que cada una de ellas sujete la cinta en cada esquina del triángulo.
76
VACIADO
Antes de iniciar el vaciado, se deben colocar puntos de referencia que nos
permitan controlar el nivel de acabado. Generalmente, el espesor del falso
piso es de unos 3” ó 7.5 cm. Igualmente, debemos revisar que la superficie
haya quedado libre de desperdicios o de cualquier otro material que pueda
contaminar la mezcla.
77
Consideraciones:
78
Temperatura Tiempo de Fraguado Aproximado
Los agentes más perjudiciales para el concreto recién vaciado son el sol y el
viento, porque lo secan excesivamente. Debe evitarse que estos lleguen a la
mezcla.
79
CONTRAPISO
Por este motivo hay que ejecutarlo después de que hayamos acabado todo el
casco de la obra, de lo contrario se maltratará.
80
PROCESO CONSTRUCTIVO
Antes de trabajar el contrapiso, se deberá limpiar muy bien la superficie del
falso piso.
Hay dos formas de realizar el mezclado: una es manual y la otra con equipo
mecánico.
81
cemento puro con agua) antes de vaciar la primera capa. No debe esperarse
que esta pasta fragüe para vaciar el concreto.
TRANSPORTE
Para lograr transportar el concreto de manera correcta, es decir, de modo tal
que contribuya a mejorar su calidad, debes poner en práctica las siguientes
recomendaciones:
- La ruta elegida no debe tener obstáculos ni baches, además debe ser la más
corta posible.
VACIADO
El vaciado del concreto en los encofrados debe realizase cuidadosamente
para obtener un concreto resistente y durable. He aquí algunas
recomendaciones que debes considerar:
82
- La colocación de la mezcla en el encofrado debe hacerse a la menor
distancia posible de su posición final.
- No depositar grandes cantidades del concreto en un solo sitio para luego ser
extendido.
- No colocar concreto bajo lluvia fuerte, a menos que se cuente con protección
para que no le caiga agua.
Consideraciones:
83
Los agentes más perjudiciales para el concreto recién vaciado son el sol y el
viento, porque lo secan excesivamente. Debe evitarse que estos lleguen a la
mezcla.
84
CIELO RASO.
1.- Introducción:
La naturaleza del cielorraso varia con la función que le haya sido asignada,
así, puede tratarse de un simple enlucido o revoque destinado a emparejar
una superficie de una vestidura decorativa, acústica o atérmica, o bien de una
estructura destinada a servir como elemento de difusión luminosa o para
disimular condiciones que se colocan por encima del cielorraso, con el caso
de instalaciones sanitarias, acústicas, etc.
85
metálicas o de caña y estopa. El espacio comprendido es continuo (plenum)
y sirve para el paso de instalaciones.
Durante los últimos años, los falsos techos de aluminio han experimentado un
gran auge al estar fabricados en un material ligero, económico, ecológico (el
aluminio es el metal más abundante en la corteza terrestre y su manipulado a
partir de menas es sustancialmente más económico que el de cualquier otro
metal) seguro y aséptico .
Este tipo de cielo raso se caracteriza por ser un sistema formado por paneles
metálicos de diferentes anchos y largos, los cuales se pueden pedir a medida.
Los paneles están unidos por una estructura, a la cual se aseguran de forma
práctica y simple. Están realizados con aluminio y se pueden encontrar de
variados colores.
86
Está realizado por una lámina semi-rígida de fibra de vidrio, y recubierto en
una de sus caras por una película de PVC. Las ventajas de este tipo de cielo
raso es que posee funciones de aislamiento acústico y térmico. Además,
es económico, liviano, de fácil armado y resistente al fuego. Por sus
características, son muy utilizados en cines, salas de ensaya y estudios de
radio.
Este es uno de los tipos de cielo raso más utilizados, tanto por su fácil
colocación como por su practicidad y liviandad. Se aconseja su uso en
establecimientos comerciales y gastronómicos, escuelas o áreas de estar de
hospitales. En todos los casos, recuerden que la apariencia de la placa puede
mejorarse con el uso de revestimientos vinílicos o diferentes pinturas.
87
EL CIELO RASO DE PVC
88
4.- COMPONENTES DEL CIELO RASO
Placas.
Sistema de suspensión:
Accesorio.
Para esto se debe definir y marcar la altura sobre las paredes, trazando la
medida en todo el perímetro con cordel u ocre. Fijar los perfiles perimetrales
nivelados a la pared con clavos cada 60 cm.
Para esto se debe colocar los perfiles principales suspendiéndolos cada 1.22
m, con alambre galvanizado Nº 14, fijado al techo con clavo fulminante o clavo
/ tarugo.
89
Los perfiles principales se deben apoyar sobre los perfiles perimetrales,
finalizando la suspensión metálica enganchando los perfiles secundarios
cada 0.61 m. a los perfiles principales.
Finalmente, se debe nivelar todo el cielo raso desmontable con dos cordeles
de nylon, cruzados y tensados en diagonal.
6.- DISEÑO
7.- INSTALACIÓN:
1.- marque con lápiz en la pared la altura ala que va colocar el techo. Trace
una línea perimétrica en la habitación valiéndose de un nivel para asegurarse
que la superficie del techo va a quedar completamente horizontal,
90
2.- a continuación fije los rieles con clavos galvanizados, siguiendo la línea
trazada.
3.- proceda a colocar los parales verticales que van a sostener la estructura
de metal para el cielo raso del techo actual. Clave un extremo al techo.
Compruebe con el nivel que el paral desciende de manera vertical.
4.- coloque los parales horizontales y los omegas que generan la cuadricula
metálica estructural del cielo raso, atornillándolos de los rieles perimetrales y
los parales verticales que sostienen la estructura de manera solidaria con el
techo.
91
5.- una vez finalizada la estructura metálica portante instale las láminas de
yeso, fijándolas con tornillos de cabeza avellanada espaciados a una distancia
aproximada de 20 cm., procure que los tornillos se introduzcan
completamente dentro de la lámina.
Las láminas para cielo raso tienen una medida estándar de 1.22 x 0.61 m.:
92
Cubre las necesidades cuando no se quieren mostrar, a la vez que da
un fácil acceso a ellas.
Se puede sostener luminarias de distintos tipos, parlantes, bocas de
aire acondicionado y otros aditamentos que condicionan el ambiente
interior.
Se instalan rápidamente, la mayoría de los casos no hay que añadirles
ningún acabado.
Pueden asumir roles técnicos muy diverso que dependerán de las
condiciones del diseño.
VENTAJAS:
DESVENTAJAS:
93
internacionales encargadas de la certificación ambiental, usualmente, evalúan
cinco áreas claves de la salud humana y el medio ambiente y estos son:
Desarrollo sostenible del lugar, Ahorro de agua, Eficiencia energética,
Selección de materiales y Calidad ambiental en interiores. Este producto
cumple con el ambiente. Utiliza materiales reciclados con el que elabora el
producto, diseñado para el desmontaje fácil y sencillo, minimiza desperdicios
y proporciona cualidades del funcionamiento que mejoran el uso de la energía.
Inhibe las condiciones para el crecimiento del moho y hongos, minimiza el
mantenimiento y facilita la instalación.
94
los elementos perimétricos .Se procederá al montaje luego de la
aprobación del proyectista.
No debe haber ningún elemento que se apoye en las baldosas.
CONCLUSIONES:
95
Tener presente que el cielo raso es un elemento muy utilizado en la
construcción y refacción de viviendas y locales. Por ello, es necesario
conocer acerca de los distintos tipos de cielo raso que existen en el
mercado, lo cual permitirá optar por el que mejor se adecue a cada
caso.
Desde el punto de vista podemos concluir que existen una gran
variedad de procesos constructivos y diversos tipos de materiales y
elementos de construcción; La selección deberá tener en cuenta las
propiedades en relación a su aplicación, costos y tiempo.
Por los motivos, se reitera la necesidad de consultar a proveedores
especializados, cuando se está desarrollando proyectos de edificios
públicos y formulando especificaciones correspondientes.
96
RECOMENDACIONES:
ANEXOS:
97
BIBLIOGRAFIA:
98
99
