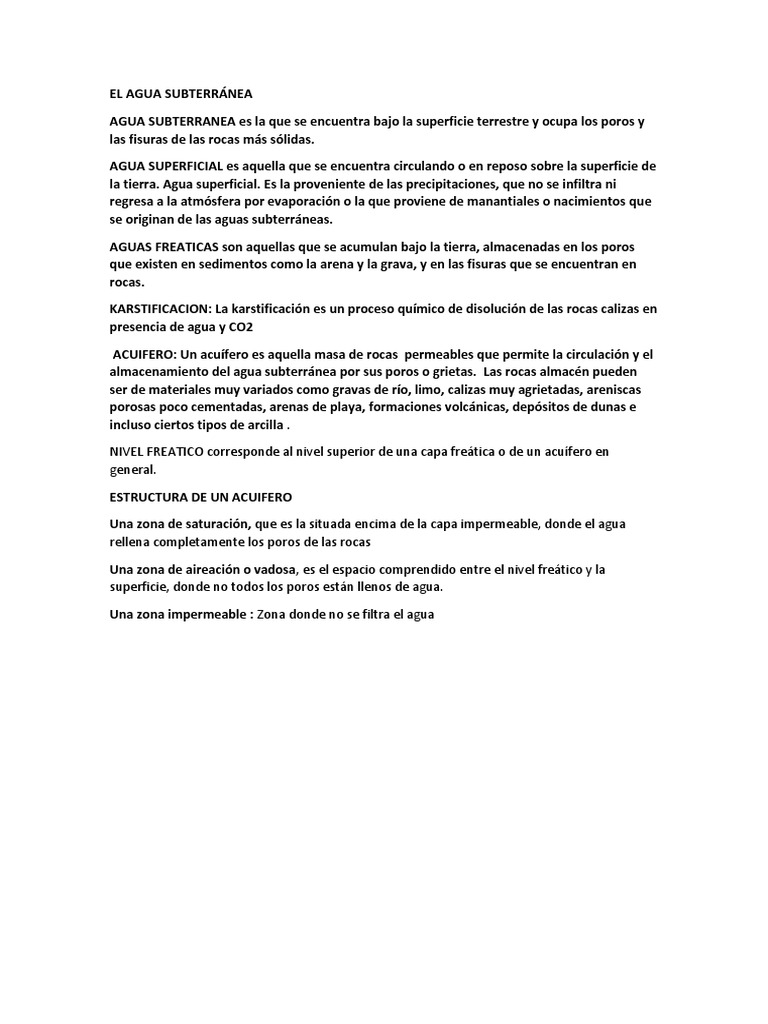

EL AGUA SUBTERRÁNEA

AGUA SUBTERRANEA es la que se encuentra bajo la superficie terrestre y ocupa los poros y
las fisuras de las rocas más sólidas.

AGUA SUPERFICIAL es aquella que se encuentra circulando o en reposo sobre la superficie de

la tierra. Agua superficial. Es la proveniente de las precipitaciones, que no se infiltra ni
regresa a la atmósfera por evaporación o la que proviene de manantiales o nacimientos que
se originan de las aguas subterráneas.

AGUAS FREATICAS son aquellas que se acumulan bajo la tierra, almacenadas en los poros
que existen en sedimentos como la arena y la grava, y en las fisuras que se encuentran en
rocas.

KARSTIFICACION: La karstificación es un proceso químico de disolución de las rocas calizas en

presencia de agua y CO2

ACUIFERO: Un acuífero es aquella masa de rocas permeables que permite la circulación y el

almacenamiento del agua subterránea por sus poros o grietas. Las rocas almacén pueden
ser de materiales muy variados como gravas de río, limo, calizas muy agrietadas, areniscas
porosas poco cementadas, arenas de playa, formaciones volcánicas, depósitos de dunas e
incluso ciertos tipos de arcilla .

NIVEL FREATICO corresponde al nivel superior de una capa freática o de un acuífero en

general.

ESTRUCTURA DE UN ACUIFERO

Una zona de saturación, que es la situada encima de la capa impermeable, donde el agua
rellena completamente los poros de las rocas

Una zona de aireación o vadosa, es el espacio comprendido entre el nivel freático y la

superficie, donde no todos los poros están llenos de agua.

Una zona impermeable : Zona donde no se filtra el agua

3.-NIVEL FREÁTICO El nivel que alcanza el agua de un acuífero se llama nivel freático.

4.-NIVEL PIEZOMÉTRICO Altura máxima que puede alcanzar el agua subterránea en un pozo
artesiano. Corresponde a la altura máxima que tiene el agua en el acuífero.

5.-TIPOS DE ACUÍFEROS

SEGÚN SU TEXTURA

Acuíferos porosos.- En los acuíferos porosos el agua subterránea se encuentra como embebida
en una esponja dentro de unos poros intercomunicados entre sí, cuya textura motiva que existe
permeabilidad, frente a un simple almacenamiento. Como ejemplo de acuíferos porosos,
tenemos las formaciones de arenas, gravas aluviales, conglomerados, areniscas, arcosas, etc.

Acuíferos fisurados y/o kársticos Poseen permeabilidad debida a grietas y fisuras, tanto de
origen mecánico como de disolución, las fisuras también intercomunicadas entre sí; pero a
diferencia de los acuíferos porosos, su distribución hace que los flujos internos de agua se
comporten de una manera heterogénea, por direcciones preferenciales.

SEGÚN SU COMPORTAMIENTO HIDRODINÁMICO

 Acuíferos cantidad de agua en suelos y rocas que circula con facilidad Arenas, gravas
 Acuitardos cantidad de agua en suelos y rocas que circula con dificultad Arenas
arcillosas,areniscas, rocas compactadas
 Acuicludos cantidad de agua en suelo y roca que no permite la circulación de agua
limos y arcillas.
 Acuifugos roca o suelo que no contiene agua ranito, esquistos, cuarcitas inalterados y
no fracturados.

SEGÚN SU COMPORTAMIENTO HIDRÁULICO

Acuífero subestimado o libre.- Es aquel en el que el nivel de agua se encuentra por debajo del
techo de la roca permeable.
Acuífero cautivo o confinado Es aquel en las que el agua subterránea se encuentra encerrada
entre dos capas impermeables y es sometida a una presión distinta a la atmosférica (superior

Acuífero semi-confinado Un acuífero se dice semi-confinado cuando el estrato de suelo que lo

cubre tiene una permeabilidad significativamente menor a la del acuífero mismo, pero no
llegando a ser impermeable, es decir que a través de este estrato la descarga y recarga puede
todavía ocurrir.

Acuíferos costeros Los acuíferos costeros pueden ser libres, confinados o semiconfinados, Lo
que los diferencia es la presencia de fluidos con dos densidades diferentes: agua dulce, con un
densidad menor, con relación al agua salada del mar o del océano

RECARGA DE ACUIFEROS: La zona de recarga (o área de recarga) es la parte de la cuenca

hidrográfica en la cual, por las condiciones climatológicas, geológicas y topográficas, una
gran parte de las precipitaciones se infiltran en el suelo, llegando a recargar los acuíferos en
las partes más bajas de la cuenca

El agua de las precipitaciones (lluvia, nieve, granizo) puede tener distintos destinos una vez
alcanzael suelo. Se reparte en tres fracciones:

 ESCORRENTIA: Agua de lluvia que circula libremente sobre la superficie de un terreno.

 EVAPORACION: es un proceso físico que consiste en el paso lento y gradual de un
estado líquido hacia un estado gaseoso
 INFILTRACION: es el proceso por el cual el agua en la superficie de la tierra entra en el
suelo

DESCARGA DE ACUIFEROS: La descarga de un acuífero se puede realizar de dos formas:

 De forma natural por las fuentes o manantiales

 De forma artificial construyendo pozos

POZOS ARTESIANOS: Es aquel en el que el agua se eleva por encima del nivel en que se
encuentra el acuífero,debido a la presión del agua confinada en el acuífero.

PARAMETROS HIDROGEOLOGICOS CARACTERISTICOS DE LAS FORMACIONES GEOLOGICAS

 POROSIDAD: Es la relación entre el volumen de huecos y el volumen total de una roca.

 PERMEABILIDAD: La permeabilidad es el parámetro que permite evaluar la capacidad
de transmitir agua de una formación geológica en función de la textura de la misma,
sin relacionarla con su estructura o forma geométrica. La permeabilidad depende de 2
factores: la granulometría y la densidad de suelo
 COEFICIENTE DE ALMACENAMIENTO: Se define como el volumen de agua que es capaz
de liberar un prisma de base unitaria y de altura del acuífero, cuando desciende 1m el
nivel piezométrico.
 TRANSMISIVIDAD: La transmisividad T es el parámetro definido para evaluar la
capacidad de transmitir agua de los acuíferos, teniendo en cuenta no sólo la textura
del acuífero y las características del fluido, sino también las características
estructurales o geométricas.
9. SOBRE EXPLOTACION DE ACUIFERO: Los pozos se pueden secar si el nivel freático cae
por debajo de su profundidad inicial, lo que ocurre ocasionalmente en años de sequía,
y por las mismas razones pueden secar los manantiales. El descenso del nivel freático
medio se produce siempre que hay una extracción continuada de agua en el acuífero
 10. CONTAMINACION DE AGUAS SUBTERRANEAS
 la infiltración de nitratos y otros abonos químicos muy solubles usados en la
agricultura.
 descargas de fábricas,
 el mal manejo de residuos sólidos urbanos,
 los productos agrícolas y los químicos utilizados por las personas en sus hogares y
patios.
 tanques de almacenamiento de agua, pozos sépticos, lugares con desperdicios
peligrosos y vertederos

SOBREXPLOTACION DE ACUIFERO: La sobreexplotación de un acuífero es esencialmente retirar

del acuífero un volumen superior a su recarga natural.

11. CONSECUENCIAS

CONSECUENCIAS DIRECTAS

1.-Descenso del nivel piezometrico

2.-Compactación inducida del terreno

3.- compartimentación de acuíferos

4.- aumento de los costos de explotación

5.-deterioro de la calidad del agua

6.-abandono de pozos

7.- modificaciones inducidas en el régimen de los ríos

8.- Afección o secado de zonas húmedas

9.- Problemas legales por afección a los derechos de terceras personas.

CONSECUENCIAS INDIRECTAS

1.- Problemas en redes de evacuación y roturas de infraestructuras

2.- Desertización progresiva

3.- Inducción de hundimientos y colapsos

4.- Cambios en las propiedades físicas de los acuíferos.

COMO SOLUCIONAR LA SOBREEXPLOTACION

Ordenación y reasignación de usos y aprovechamiento.

 Reducción de extracciones.
 Ahorro y uso de eficiente del agua.
 Mejora de las instalaciones (captación y distribución)
 Recarga artificial
 Reutilización de las aguas residuales
 Plantas desalinizadoras del agua del mar.
 Modificación de las técnicas de regadío.
• Fomento y apoyo a las comunidades de usuarios con asignación de responsabilidades.

REPRESAS: es un muro fabricado con piedra u otro material, como concreto; material suelto o
granular, que se construye a través de un río, arroyo o canal para almacenar el agua y elevar su
nivel, con el fin de regular el caudal, para su aprovechamiento en el riego de terrenos, en el
abastecimiento de poblaciones o en la producción de energía mecánica para originar la
hidroenergía.

FINES DE LA PRESA: Elevar su nivel para que pueda derivarse por una conducción.  Creación
de un embalse para suministrar agua en periodos de escasez o para amortiguar las máximas
avenidas.

PARTES DE UNA PRESA Y OBRAS AUXILIARES

 Cuenca fluvial o de captación: ES el área tributaria hasta un punto determinado de

una corriente, que está Separada de las cuencas adyacentes por un partEguas.
 Vaso de almacenamiento: el área inundada por las aguas acumuladas a partir de la
presa y hacia aguas arriba. es la parte del valle que, inundándose, contiene el agua
embalsada.
 Embalse: Volumen de agua que queda retenido por la presa.
 Boquilla o cerrada Estrechamiento a partir del cual se inicia el vaso o sitio estrecho en
el curso de un río o arroyo en terreno montañoso o de relieve moderado, cuyo perfil
tiene forma de V o U.
 Coronación: Superficie que delimita la presa superiormente.
 Estribos o empotramientos: Laterales del muro que están en contacto con la cerrada
contra la que se apoya.
 Cimentación: Parte de la estructura de la presa, a través de la cual se transmiten las
cargas al terreno, tanto las producidas por la presión hidrostática como las del peso
propio de la estructura.
 Aliviadero o vertedero: Estructura hidráulica por la que rebosa el agua excedentaria
cuando la presa ya está llena.
 Compuertas: Dispositivos mecánicos destinados a regular el caudal de agua a través de
la presa.
 Desagüe de fondo: Permite mantener el denominado caudal ecológico aguas abajo de
la presa y vaciar la presa en caso de ser necesario.
 Esclusas: que permiten la navegación "a través" de la presa.
 Escala o escalera de peces: Permite la migración de los peces en sentido ascendente
de la corriente.

OBRAS DE DESVIO

Son obras de carácter temporal que pueden tener utilización posterior, cuyo objeto es
controlar adecuadamente las aguas del río durante la construcción de la presa.

ATAGUIAS: Obstáculos que se construyen aguas arriba y aguas abajo del sitio donde se ubicará
lapresa, para de esta manera mantener seco el sitio de construcción.

OBRAS DE EXDENCIA O VERTEDEROR DE DEMASIA Estructura rígida que permite que los
excedentes del agua almacenada pasen de nuevo al río, sin peligro para la presa. Puede tener
además compuertas para aumentar el almacenamiento.
OBRA DE TOMA Estructura rígida provista de compuertas que permite la extracción de agua
del embalse para los fines deseados.

OBRA DE CONTROL Permite el manejo de los excedentes de agua, para proteger zonas de
aguas debajo de la presa.

FUERZAS ACTUANTES SOBRE UNA PRESA:

Peso propio El peso depende de la forma y dimensiones de la presa y del peso especifico de
los materiales.

Empuje hidrostático es la fuerza horizontal y verical El empuje hidrostático debe calcularse

siempre hasta el punto más bajo de la cimentación

INFILTRACION: Presión intersticial Al estar la presa en contacto con el agua del embalse, esta
se filtra, y como consecuencia se producen los siguientes efectos:

 Pérdida de agua por filtración 

 Arrastre de material fino por el agua filtrada 
 Presiones hidrostáticas en el interior de la presa que se añaden al sistema tensional
debido a las fuerzas exteriores.

Efectos térmicos solo afectan a las presas de concreto cuya dilatación y contracción esta
coaccionada

Sismos Un movimiento sísmico produce tres efectos en la presa:

 La oscilación del terreno de apoyo la cual se transmite a la base y estribos de la presa

produciendo tensiones suplementarias.
 Desplazamientos de la presa, actuando sobre el agua del embalse, dando lugar a un
empuje adicional.
 Aumento de la presión intersticial en suelos saturados.

Empuje de sedimentos Al quedar embalsada el agua, los sólidos que lleva en suspensión se
van depositando lentamente en el fondo

Oleajes El viento, actúa con cierta intensidad y continuidad sobre la superficie del embalse,
que impacta sobre el paramento. Además si la altura fuera suficiente, podría sobrepasar el
nivel de coronación

Empuje del hielo Al solidificarse el agua aumenta su volumen un 10%. Si en el embalse llega a
formarse una capa continua entre la presa y las orillas, la dilatación coaccionada por estas dará
un empuje sobre la presa

TIPOS DE PRESAS:

SEGÚN SU MATERIAL (CONCRETO O TIERRA)

 PRESAS DE GRAVEDAD
 PRESAS DE ARCO-VOVEDA
 PRESAS DE CONTRAFUERTE
 PRESAS DE MATERIAL SUELTO
 PRESAS DE ENROCADO
PRESAS: SEDIMENTACION

GEOLOGIA Y GEOTECNIA DE PROYECTOS DE PRESAS DE TIERRA

 ETAPAS DE ESTUDIOS
ASPECTOS GEOLOGICOS AL DISEÑO DE PRESAS

CONSIDERACIONES Y PROBLEMAS GEOTECNICOS QUE SE PRESENTAN EL

DISEÑO
 Estabilidad de laderas en enbalse
 Estanqueidad de embalses
 Zonas de embalse
 Fracturación y karsticidad
 TUNELES
En ingeniería civil un túnel es una perforación en la corteza terrestre aproximadamente
horizontal, donde la longitud es mayor sobre las demás dimensiones.
TIPOS DE TUNELES
Un túnel es una excavación horizontal o casi horizontal, abierta a la superficie del
terreno por sus dos extremos.
•Cuando la excavación es vertical o casi vertical y abierta solamente por la parte
superior, se denomina pozo.
• Una galería, es una excavación, semejante al túnel, abierta sólo por un extremo.
•Chimenea, es una excavación inclinada realizada desde el túnel principal o galería, en
dirección ascendente, cuyo objetivo es explorar.
FUNCIONES DE TUNELES
A) TRANSPORTE:
a.-Túneles para el transporte de personas y mercancías
b.-Túneles para el transporte de agua
c.-Túneles en sistemas de alcantarillado
d.-Túneles para diversos servicios (cables y tuberías)
B) ALMACENAMIENTO
 Almacenamiento de petróleo
 Almacenamiento de residuos radioactivos
 Almacenamiento de materiales para usos militares
 Embalses subterráneos
B) INSTALACIONES
- Centrales energéticas
-Estacionamiento de vehículos
-Depuradoras de aguas residuales
C) CIENTIFICA Acelerador de partículas subatómicas
D) PROTECION:
 Refugios
 Puestos de contro
FACTORES RELACIONADOS CON LA FUNCION DE CADA TUNEL
 La localización
 El terreno
 Dimensiones y geometría
 La forma estructural
 Los métodos de construcción
 El equipamiento del túnel
DATOS GEOLOGICOS EN TUNELES
1. LITOLOGIA
A) SUELOS
• Espesor en metros
• Extensión
• Clasificación: SUCS
• Composición
• Textura
• Estructura
• Porosidad
• permeabilidad
B)ROCAS
• Profundidad de la roca sana
• Clasificación: Roca ígnea, sedimentaria y metamórfica.
• Textura
• Estructura
• Porosidad
• Permeabilidad
• Índice de calidad de la roca (R.Q.D)
2. DISCONTINUIDADES
A. FALLAS Y DIACLASAS
• Presencia
• Longitud
• Distribución
• La determinación de si es activa o inactiva
• Tipo: Normal, inversa y rumbo
• Frecuencia
• Rumbo y buzamiento
• Características: Amplitud ( espaciamiento), relleno, paredes
B. PLIEGUES
• Presencia
• dimensiones
• Intensidad
• Tipo: Anticlinal, sinclinal, recumbente, paralelo,etc
• Rumbo
3. ESTRATIGRAFIA
• Formaciones o unidades litológicas
• Espesores
• Distribución
• Posición en la secuencia entre diferentes unidades
• Ambientes de depósito
4. GEOMORFOLOGIA
• Génesis de las formas del relieve: eólico, marino, fluvial,etc.
• Evolución de las formas del relieve: Intensidad y desarrollo de
éstas en la actualidad.
• Interrelación de las formas del relieve con otros accidentes
• Topografía
 • Karsticidad: Infiltraciones de agua y posibles asentamientos.
5. HIDROLOGIA
A) FLUJO DE AGUA SUPERFICIAL
B) ACUIFEROS
• Niveles piezométricos
• Artesianismo y manantiales
• Composición del agua
• Temperatura del agua
• Flujo de agua subterránea
6. GEODINAMICA EXTERNA
• Meteorización
• Erosión
• Transporte
• Acumulación
• Movimientos en masa del terreno: Deslizamientos, caídas, etc.
7. DEODINAMICA INTERNA
• Vulcanismo
• Sismicidad
• Esfuerzos tectónicos
• Terreno expansivo
• Presencia de gases o vapores y gradiente geotérmico
8. MATERIALES DE CONSTRUCCION
• Agregados
• Enrocamientos
• Suelos finos
• Calidad de los materiales
• Volumen de los materiales

PROBLEMAS GEOTECNICOS EN TUNELES

A) FALLAS: En presencia de fallas, se debe conocer la posición que guardan éstas con
respecto al eje del túnel y la longitud en que lo afectan. Se determinará también si son
activas o no, y la magnitud que tienen para saber si se encontrará roca triturada en la
zona del túnel.
B) ESTRATIFICACION: En la selección de la localización y profundidad del eje del túnel, la
posición relativa de la estratificación debe ser estudiada cuidadosamente. La presión
total sobre un túnel y la forma como ésta se distribuye a lo largo de él en rocas
sedimentarias, depende principalmente de la estratificación.
C) ANTICLINALES Y SINCLINALES: Es importante reconocer los diferentes tipos de pliegues
en el campo, describiendo sus características. A veces los pliegues pueden influir en la
elección del sitio para el emplazamiento De un túnel.
D) FILTRACIONES: La presencia de agua dentro del túnel ocasiona problemas en los
trabajos de construcción, pues puede penetrar de diferentes modos, ya sea por goteo,
como corriente continua a través de las paredes de la perforación o bien a gran presión
si está confinada.
E) ALTAS TEMPERATURAS Y GASES: El trabajo en túneles profundos puede entorpecerse
por las altas temperaturas, que dependen en gran parte del gradiente geotérmico, el
cual es en promedio 1°C por cada 33m, aunque puede ser modificado por la acción o
proximidad de cuerpos intrusivos cercanos, por la acción volcánica reciente.
