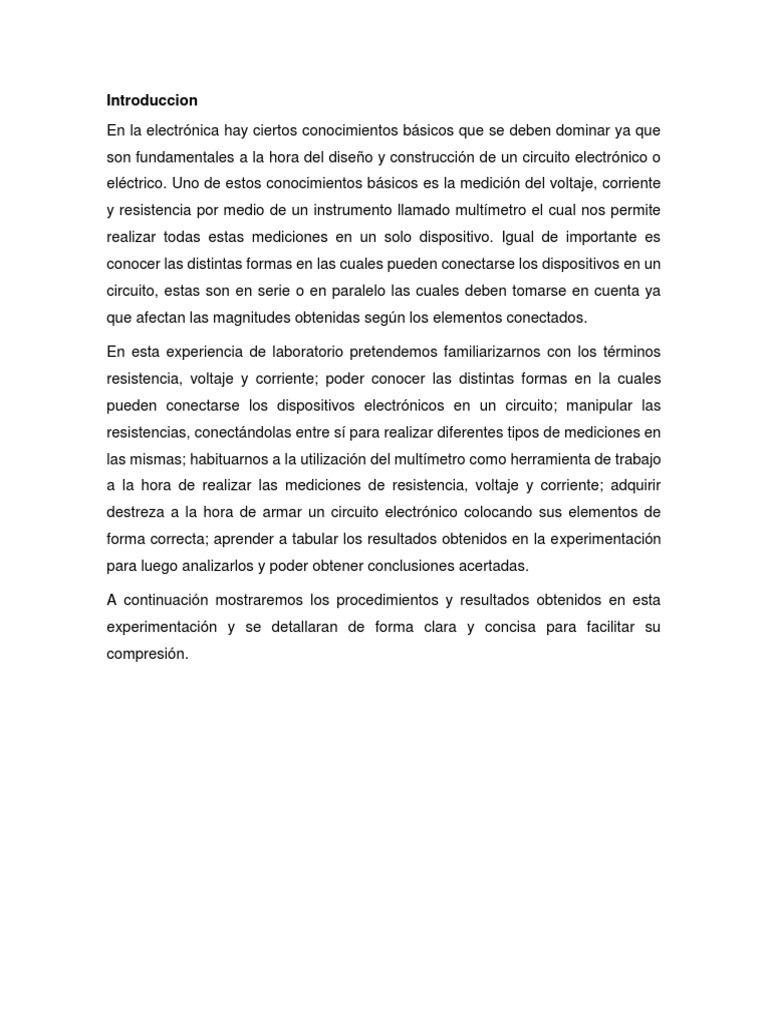

Introduccion

En la electrónica hay ciertos conocimientos básicos que se deben dominar ya que


son fundamentales a la hora del diseño y construcción de un circuito electrónico o
eléctrico. Uno de estos conocimientos básicos es la medición del voltaje, corriente
y resistencia por medio de un instrumento llamado multímetro el cual nos permite
realizar todas estas mediciones en un solo dispositivo. Igual de importante es
conocer las distintas formas en las cuales pueden conectarse los dispositivos en un
circuito, estas son en serie o en paralelo las cuales deben tomarse en cuenta ya
que afectan las magnitudes obtenidas según los elementos conectados.

En esta experiencia de laboratorio pretendemos familiarizarnos con los términos


resistencia, voltaje y corriente; poder conocer las distintas formas en la cuales
pueden conectarse los dispositivos electrónicos en un circuito; manipular las
resistencias, conectándolas entre sí para realizar diferentes tipos de mediciones en
las mismas; habituarnos a la utilización del multímetro como herramienta de trabajo
a la hora de realizar las mediciones de resistencia, voltaje y corriente; adquirir
destreza a la hora de armar un circuito electrónico colocando sus elementos de
forma correcta; aprender a tabular los resultados obtenidos en la experimentación
para luego analizarlos y poder obtener conclusiones acertadas.

A continuación mostraremos los procedimientos y resultados obtenidos en esta


experimentación y se detallaran de forma clara y concisa para facilitar su
compresión.
Objetivos
 Identificar los elementos y funciones del multímetro digital
 Utilizar el multímetro digital para mediciones de corrientes, voltaje y
resistencia.
 Establecer las relaciones de proporcionalidad entre resistencia,
voltaje y corriente
Analisis indagatorio
¿Que ventajas puede tener utilizar un multímetro digital en un lugar de uno análogo?
Utilizar uno digital nos da la ventaja que no debemos estar viendo las escalas que
tiene un análogo para poder saber su medición lo cual es tedioso y aburrido ,
además es más pequeño y menos pesado .
¿Que precauciones se deben tener en cuenta para medir corriente eléctrica ¿
Se deben tener en cuenta muchas precauciones
 No conectar a la red aparatos que estén mojados.
 No manejar aparatos eléctricos con las manos mojadas ni estando descalzo.
 Antes de cualquier manipulación de la instalación eléctrica, desconectar
previamente el interruptor general.
 Mantener en buen estado los enchufes y las clavijas de conexión a la red de
los aparatos eléctricos.
 No abrir los electrodomésticos sin haberlos desconectado de la red. En
particular, jamás debe abrirse un televisor ni el monitor del ordenador (existe
un serio peligro de electrocución incluso desconectado de la red)
¿Cual es la función principal de un fusible en un circuito eléctrico?
Un fusible funciona como un protector de un circuito al crear una condición de un
circuito abierto cuando se presenta un exceso de corriente eléctrica. El fusible
realiza esta función al interrumpir la corriente eléctrica mediante la fundición de
uno de sus componentes específicos. Estos componentes se funden por el calor
generado como resultado de un exceso de corriente. Esto hace que el exceso de
voltaje no haga contacto con el circuito y que no cause un daño mayor al sistema.
Descripción experimental
Verifique la continuidad de los alambres usando el emisor de sonido del
multímetro de forma individual
Coloque el selector en la de ohmios de mayor rango.
Seleccione las 7 resistencias fijas de cerámica para verificar sus valores teóricos y
experimentales
Coloque una resistencia entre los terminales y mida el valor
Para la lectura de una resistencia, por ejemplo, en el rango 2 K , si en la pantalla
aparece 1.74 significa que su valor correcto es de 1.74K Ω atendiendo al múltiplo
como factor de lectura .
Complete la tabla N.2 para comprar valor nominal y medido .
Tabla n.°2.

𝑅1 𝑅2 𝑅3 𝑅4 𝑅5 𝑅6 𝑅7
V. N. 15
V. L. 26
Solución de Resistencia:

R1 = 10x100 Ω ± 5% R 2 = 33x100 Ω ± 5%
R1 = 10x1Ω ± 5% R 2 = 33x1Ω ± 5%
R1 = 10Ω ± 5% R 2 = 33Ω ± 5%

Sr= RxEp Sr= RxEp


10x5 33x5
Sr= Sr=
100 100
Sr= 0.5 Sr= 1.65

R = (10 ± 0.5)Ω R = (33 ± 1.65)Ω

R 3 = 43x101 Ω ± 5% R 4 = 56x101 Ω ± 5%
R 3 = 43x10Ω ± 5% R 4 = 56x10Ω ± 5%
R 3 = 430Ω ± 5% R 4 = 560Ω ± 5%

Sr= RxEp Sr= RxEp


430x5 560x5
Sr= Sr=
100 100
Sr= 21.5 Sr= 28

R = (430 ± 21.5)Ω R = (560 ± 28)Ω

R 5 = 82x101 Ω ± 5% R 6 = 62x100 Ω ± 5%
R 5 = 82x10Ω ± 5% R 6 = 62x1Ω ± 5%
R 5 = 820Ω ± 5% R 6 = 62Ω ± 5%

Sr= RxEp Sr= RxEp


820x5 62x5
Sr= Sr=
100 100
Sr= 41 Sr= 3.1

R = (820 ± 41)Ω R = (620 ± 03.1)Ω

𝑅7 = 10𝑥100 Ω ± 5%
𝑅7 = 10𝑥10Ω ± 5%
𝑅7 = 100Ω ± 5%

𝑆𝑟= 𝑅𝑥𝐸𝑝
100𝑥5
𝑆𝑟=
100
𝑆𝑟= 5

𝑅= (100 ± 5)Ω
2. Conecte R1 y R2 en serie ( un solo contacto entre los resistores ) y complete la
tabla n.3 ( en el valor calculado utilice los valores medidos de cada resistencia).
Medido Calculado
R1 + R2 8.08 KΩ 8.00 KΩ

Utilizando el valor medido y calculado, determine el porcentaje de error y justifique


las posibles causas
El porcentaje de error es ( ( 8.00 – 8.08) / (8.08)) x 100
=1%
Este porcentaje se debe a que el fabricante jamás puede obtener valor exacto
teórico que debe obtener una resistencia, y como usamos 2 resistencias el
porcentaje de error incrementa aún mas
3. Conecte R1 y R2 en paralelo y complete la tabla N.4 ( en el valor calculado
utilice valores medidos de cada resistencia )
Medido Calculado
𝑅𝑇 = 𝑅1 𝑅2 1.46 KΩ 1.40 KΩ
𝑅1 +
𝑅2

4. Utilizando el valor medio y calculado , determine el porcentaje de error y


justifique las posibles causas
(1.46-1.40/1.40)*100 = 4%
Las posibles causas son que jamás el valor real va ser igual al valor teórico, es
muy difícil que suceda; además sumando que usamos 2 resistencias que tienen
diferentes porcentajes error nos dio un 4% del valor calculado teórico.
Glosario
Voltaje : es una magnitud física que cuantifica la diferencia de potencial eléctrico
entre dos puntos. También se puede definir como el trabajo por unidad de carga
ejercido por el campo eléctrico sobre una partícula cargada para moverla entre
dos posiciones determinadas
Corriente: es el flujo de carga eléctrica por unidad de tiempo que recorre un
material.
Continuidad : Circunstancia de suceder o hacerse algo sin interrupción.
Error experimental: Es una desviación del valor medido de una magnitud física
respecto al valor real de dicha magnitud. En general los errores experimentales
son ineludibles y dependen básicamente del procedimiento elegido y la tecnología
disponible para realizar la medición
Corriente continua : Corriente de intensidad constante en la que el movimiento de
las cargas siempre es en el mismo sentido.
Corriente alterna: Corriente eléctrica variable en la que las cargas eléctricas
cambian el sentido del movimiento de manera periódica
Multímetro digital : es un instrumento eléctrico portátil para medir directamente
magnitudes eléctricas activas como corrientes y potenciales (tensiones) y/o
pasivas como resistencias, capacidades y otras.
COM: Es el negativo
Valor medio: El valor medio (también se llama la media) es simplemente el
promedio de los números
Resistencia: Se le denomina resistencia eléctrica a la igualdad de oposición que
tienen los electrones al moverse a través de un conductor. La unidad de
resistencia en el Sistema Internacional es el ohmio, que se representa con la letra
griega omega (Ω), en honor al físico alemán Georg Ohm, quien descubrió el
principio que ahora lleva su nombre.
Escala: Es una clasificación acordada con el fin de describir la naturaleza de la
información contenida dentro de los números asignados a los objetos y, por lo
tanto, dentro de una variable
Circuito: Un circuito es una red electrónica (fuentes, interruptores y
semiconductores) que contiene al menos una trayectoria cerrada.
Valor nominal :En distintos campos de la ciencia, el valor nominal indica el valor
teórico o ideal, de cualquier cosa que pueda ser cuantificable, en oposición al valor
real que es el que se obtiene en una medición dada.
Protoboard: es un tablero con orificios conectados eléctricamente entre sí,
habitualmente siguiendo patrones de líneas, en el cual se pueden insertar
componentes electrónicos y cables para el armado y prototipado de circuitos
electrónicos y sistemas similares.
Alambres: Se denomina alambre a todo tipo de hilo delgado que se obtiene por
estiramiento de los diferentes metales de acuerdo con la propiedad de ductilidad
que poseen los mismos.
1. Infografía

 Guía de Laboratorio de Física II.

 http://es.wikipedia.org/wiki/Mult%C3%ADmetro

 http://es.wikipedia.org/wiki/Tensi%C3%B3n_(electricidad)

 http://es.wikipedia.org/wiki/Corriente_el%C3%A9ctrica

 http://www.circuitoselectronicos.org/2007/11/el-multmetro-digital-tester-digital-
o_10.html

 http://es.wikipedia.org/wiki/Mult%C3%ADmetro
