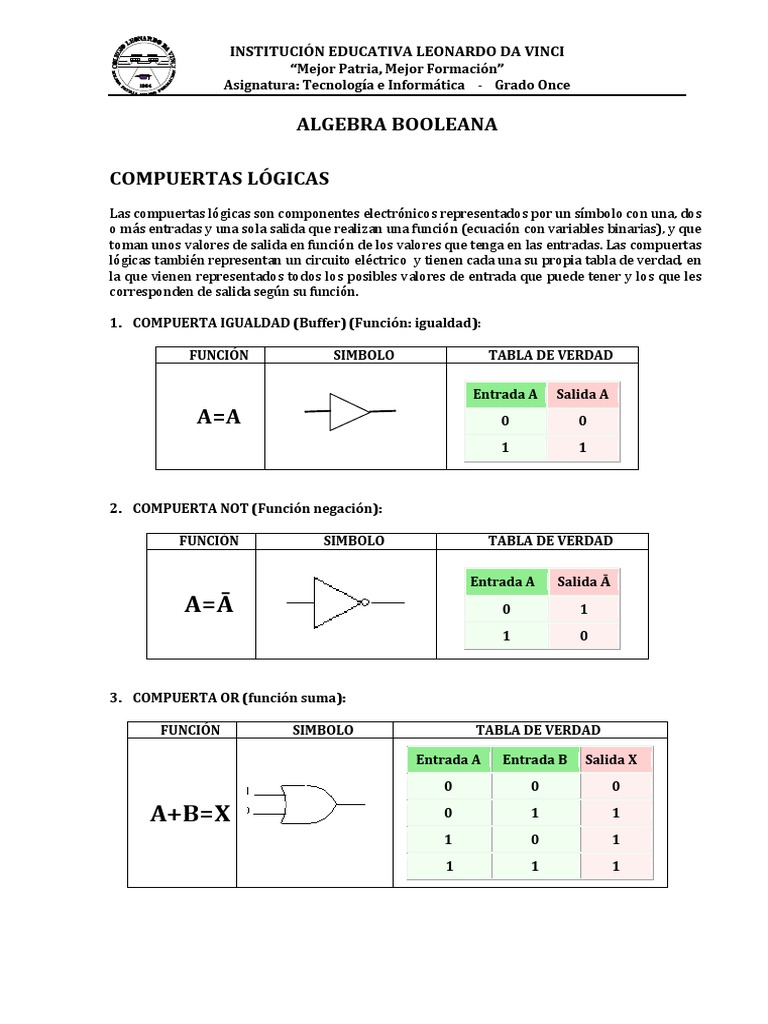

ALGEBRA BOOLEANA

COMPUERTAS LÓGICAS
Las compuertas lógicas son componentes electrónicos representados por un símbolo con una, dos
o más entradas y una sola salida que realizan una función (ecuación con variables binarias), y que
toman unos valores de salida en función de los valores que tenga en las entradas. Las compuertas
lógicas también representan un circuito eléctrico y tienen cada una su propia tabla de verdad, en
la que vienen representados todos los posibles valores de entrada que puede tener y los que les
corresponden de salida según su función.

1. COMPUERTA IGUALDAD (Buffer) (Función: igualdad):

FUNCIÓN SIMBOLO TABLA DE VERDAD

Entrada A Salida A
A=A 0 0
1 1

2. COMPUERTA NOT (Función negación):

FUNCIÓN SIMBOLO TABLA DE VERDAD

Entrada A Salida Ā
A=Ā 0 1
1 0

3. COMPUERTA OR (función suma):

FUNCIÓN SIMBOLO TABLA DE VERDAD

Entrada A Entrada B Salida X

0 0 0

A+B=X 0 1 1
1 0 1
1 1 1
 INSTITUCIÓN EDUCATIVA LEONARDO DA VINCI
“Mejor Patria, Mejor Formación”
Asignatura: Tecnología e Informática - Grado Once

4. COMPUERTA AND (Función producto)

FUNCIÓN SIMBOLO TABLA DE VERDAD

Entrada Entrada Salida
A B X
0 0 0
AxB=X 0 1 0
1 0 0
1 1 1

5. COMPUERTA NOR (Not OR) (Función suma invertida):

FUNCIÓN SIMBOLO TABLA DE VERDAD

Entrada Entrada Salida
A B X
0 0 1
A+B=X 0 1 0
1 0 0
1 1 0

6. COMPUERTA NAND (Not AND) (función producto invertido)

FUNCIÓN SIMBOLO TABLA DE VERDAD

Entrada Entrada Salida
A B X
0 0 1
AxB=X 0 1 1
1 0 1
1 1 0
 INSTITUCIÓN EDUCATIVA LEONARDO DA VINCI
“Mejor Patria, Mejor Formación”
Asignatura: Tecnología e Informática - Grado Once

7. COMPUERTA XOR (OR Exclusiva)

FUNCIÓN SIMBOLO TABLA DE VERDAD

Entrada Entrada Salida
A B X
0 0 0
AB+AB=X
0 1 1
1 0 1
1 1 0

8. COMPUERTA XNOR (OR Exclusiva negada)

FUNCIÓN SIMBOLO TABLA DE VERDAD

Entrada Entrada Salida
A B X
0 0 1
AB+AB=X
0 1 0
1 0 0
1 1 1

Hasta ahora hemos visto las compuertas lógicas aisladas, pero estas compuertas sirven para
realizar circuitos mas complicados combinándolas unas con otras, obteniendo así un circuito
lógico combinacional.

TALLER
1. ¿Que son las compuertas lógicas?
2. ¿Qué representa una tabla de verdad?
3. Transcriba a su cuaderno las tablas que identifican a los ocho tipos de compuertas
identificando función, símbolo y tabla de verdad.
4. Diseñe según lo explicado por el profesor, el diagrama de tiempos para las
compuertas OR, AND, NOR, NAND, XOR y XNOR.
5. ¿Qué es un circuito lógico combinacional?
