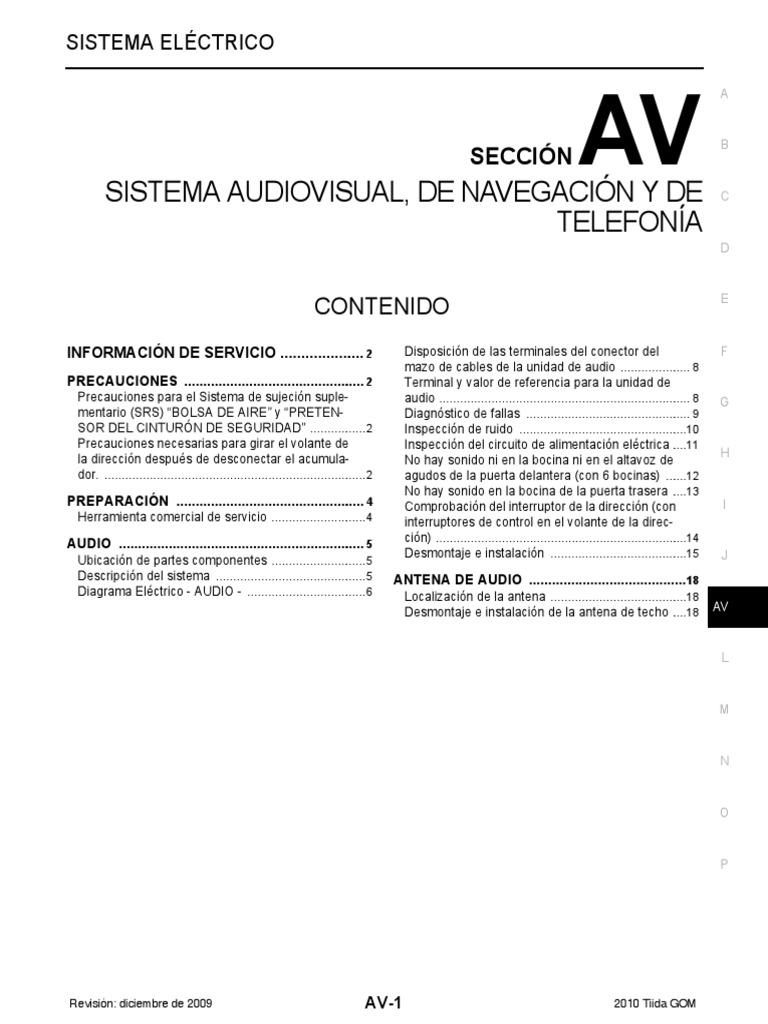

SISTEMA ELÉCTRICO
AV
SISTEMA AUDIOVISUAL, DE NAVEGACIÓN Y DE
TELEFONÍA
CONTENIDO
INFORMACIÓN DE SERVICIO ..................... 2
PRECAUCIONES ................................................ 2
Precauciones para el Sistema de sujeción suple-
mentario (SRS) “BOLSA DE AIRE” y “PRETEN-
SOR DEL CINTURÓN DE SEGURIDAD” ................. 2
Precauciones necesarias para girar el volante de
la dirección después de desconectar el acumula-
dor. ............................................................................ 2
PREPARACIÓN .................................................. 4
Herramienta comercial de servicio ............................ 4
AUDIO ................................................................. 5
Ubicación de partes componentes ............................ 5
Descripción del sistema ............................................ 5
Diagrama Eléctrico - AUDIO - ................................... 6
Revisión: diciembre de 2009 AV-1
A
B
SECCIÓN
C
D
E
Disposición de las terminales del conector del F
mazo de cables de la unidad de audio ..................... 8
Terminal y valor de referencia para la unidad de
audio ......................................................................... 8 G
Diagnóstico de fallas ................................................ 9
Inspección de ruido .................................................10
Inspección del circuito de alimentación eléctrica ....11
H
No hay sonido ni en la bocina ni en el altavoz de
agudos de la puerta delantera (con 6 bocinas) .......12
No hay sonido en la bocina de la puerta trasera ....13
Comprobación del interruptor de la dirección (con I
interruptores de control en el volante de la direc-
ción) .........................................................................14
Desmontaje e instalación ........................................15 J
ANTENA DE AUDIO ......................................... 18
Localización de la antena ........................................18
Desmontaje e instalación de la antena de techo ....18 AV
2010 Tiida GOM
 PRECAUCIONES
< INFORMACIÓN DE SERVICIO >

INFORMACIÓN DE SERVICIO
PRECAUCIONES
Precauciones para el Sistema de sujeción suplementario (SRS) “BOLSA DE AIRE” y
“PRETENSOR DEL CINTURÓN DE SEGURIDAD” INFOID:0000000005716113

El Sistema de sujeción suplementario, como la “BOLSA DE AIRE” y el “PRETENSOR DEL CINTURÓN DE

SEGURIDAD”, utilizado junto con un cinturón de seguridad delantero, ayuda a reducir el riesgo o gravedad de
las lesiones al conductor y el pasajero delantero en ciertos tipos de choques. La información necesaria para
dar servicio al sistema de manera segura se incluye en la sección SRS y SB de este Manual de servicio.
ADVERTENCIA:
• Para evitar dejar el SRS inoperable, lo que podría incrementar el riesgo de lesiones o muerte en caso
de un choque que provocara el inflado de las bolsas de aire, todo trabajo de mantenimiento lo
deberá llevar a cabo un distribuidor autorizado de NISSAN/INFINITI.
• El mantenimiento inadecuado, incluyendo el desmontaje e instalación incorrectos del SRS, puede
ocasionar lesiones por activación accidental del sistema. Consulte el procedimiento de desmontaje
del cable en espiral y el módulo de la bolsa de aire en la sección SRS.
• No utilice equipo de prueba de sistemas eléctricos en ningún circuito relacionado con el SRS, a
menos que así se especifique en este Manual de servicio. Los mazos de cables del SRS se identifi-
can por el color amarillo y/o anaranjado de dichos mazos de cables o sus conectores.
PRECAUCIONES CUANDO SE USAN HERRAMIENTAS Y MARTILLOS ELÉCTRICOS O NEUMÁ-
TICOS
ADVERTENCIA:
• Al trabajar cerca de la unidad del sensor de diagnóstico de la bolsa de aire u otros sensores de sis-
tema de bolsas de aire con el interruptor de encendido en ENC o el motor en marcha, no use herra-
mientas neumáticas ni eléctricas, ni golpee cerca del (o los) sensor(es) con un martillo. La vibración
intensa podría activar el (o los) sensor(es) y desplegar la(s) bolsa(s) de aire, lo que probablemente le
causaría graves lesiones.
• Si piensa usar herramientas neumáticas o eléctricas o a golpear con un martillo, ponga siempre el
interruptor de encendido en APAG, desconecte el acumulador y espere al menos 3 minutos antes de
realizar cualquier servicio.
Precauciones necesarias para girar el volante de la dirección después de desconectar
el acumulador. INFOID:0000000005899700

NOTA:
• Este procedimiento se aplica sólo a modelos con sistema de llave inteligente y NATS (SISTEMA ANTI-
RROBO DE NISSAN).
• Desmonte e instale todas las unidades de control después de desconectar ambos cables del acumulador
con el interruptor de encendido en la posición de "SEGURO".
• Use siempre CONSULT-III para realizar el autodiagnóstico como parte de cada inspección de funciona-
miento después de terminar el trabajo. Si detecta un código de diagnóstico de fallas, realice el diagnóstico
del problema de acuerdo a los resultados del autodiagnóstico.
Para modelos equipados con sistema de llave inteligente y NATS, se adopta en el cilindro de la llave un
mecanismo de seguro de dirección controlado eléctricamente.
Por esta razón, si se desconecta o descarga el acumulador, el volante de dirección quedará asegurado y será
imposible hacerlo girar.
Si necesita girar el volante de dirección mientras el acumulador está desconectado, siga el procedimiento a
continuación antes de comenzar la operación de reparación.
PROCEDIMIENTO DE OPERACIÓN
1. Conecte ambos cables del acumulador.
NOTA:
Suministre corriente usando cables puente si el acumulador se descargó.
2. Use la llave mecánica o la llave inteligente para girar el interruptor de encendido a la posición "ACC". En
este momento, se liberará el seguro de la dirección.
3. Desconecte ambos cables del acumulador. El seguro de la dirección quedará liberado y se podrá manio-
brar el volante de dirección.
Revisión: diciembre de 2009 AV-2 2010 Tiida GOM
 PRECAUCIONES
< INFORMACIÓN DE SERVICIO >
4. Realice la operación de reparación necesaria.
5. Cuando termine el trabajo de reparación, regrese el interruptor de encendido a la posición de "SEGURO" A
antes de conectar los cables del acumulador. (En este momento se acoplará el mecanismo de seguro de
la dirección).
6. Realice una comprobación de autodiagnóstico de todas las unidades de control mediante CONSULT-III. B

AV

Revisión: diciembre de 2009 AV-3 2010 Tiida GOM

 PREPARACIÓN
< INFORMACIÓN DE SERVICIO >
PREPARACIÓN
Herramienta comercial de servicio INFOID:0000000005400260

Nombre de la herramienta Descripción

Herramienta eléctrica Para aflojar pernos y tuercas

PBIC0191E

Revisión: diciembre de 2009 AV-4 2010 Tiida GOM

 AUDIO
< INFORMACIÓN DE SERVICIO >
AUDIO
A
Ubicación de partes componentes INFOID:0000000005400261

G
AWNIA2091ZZ

1. M43 de la unidad de audio 2.
4. Altavoz de agudos delantero izquierdo 5.
M46, derecho M47 (con 6 bocinas)
(visto con la guarnición del pilar delan-
tero desmontada)
Descripción del sistema
Bocina de la puerta delantera iz- 3. Bocina de la puerta trasera izquier-
quierda D12, derecha D112 (vista da D207, derecha D307 (vista con H
con el tablero de acabado de la el tablero de acabado de la puerta
puerta delantera desmontado) trasera desmontado)
Interruptores de control de audio
I
del volante de la dirección (con in-
terruptores de control en el volante
de la dirección)
J
INFOID:0000000005400262

Consulte el Manual del propietario para ver las instrucciones de uso del sistema de audio.
Se suministra alimentación todo el tiempo AV
• mediante el fusible 15A (No. 27, localizado en la caja de fusibles y eslabones fusibles)
• a la terminal 19 de la unidad de audio.
Con el interruptor de encendido en ACC o ENC, se suministra corriente L
• mediante el fusible 10A [No. 20, localizado en el bloque de fusibles-caja de empalmes (J/B)
• a la terminal 7 de la unidad de audio.
Se suministra conexión a tierra mediante la carcasa de la unidad de audio.
M
Entonces se suministran las señales de audiofrecuencia
• mediante las terminales 2, 3, 4, 5, 11, 12, 13 y 14 de la unidad de audio
• a las terminales + y - de las bocinas de las puertas delanteras izquierda y derecha y
• a las terminales + y - del altavoz de agudos delantero izquierdo y derecho (con 6 bocinas) y N
• a las terminales + y - de la bocina de la puerta trasera izquierda y derecha.
Cuando se oprimen los interruptores de control de audio del volante de la dirección (con interruptores de con-
trol en el volante de la dirección).
O
• la resistencia en el circuito del interruptor de la dirección cambia dependiendo del botón que se oprima.

Revisión: diciembre de 2009 AV-5 2010 Tiida GOM

 AUDIO
< INFORMACIÓN DE SERVICIO >
Diagrama Eléctrico - AUDIO - INFOID:0000000005400263

AAKWA0037GB

Revisión: diciembre de 2009 AV-6 2010 Tiida GOM

 AUDIO
< INFORMACIÓN DE SERVICIO >

AV

AAKWA0038GB

Revisión: diciembre de 2009 AV-7 2010 Tiida GOM

 AUDIO
< INFORMACIÓN DE SERVICIO >
Disposición de las terminales del conector del mazo de cables de la unidad de audio
INFOID:0000000005400264

WKIA5439E

Terminal y valor de referencia para la unidad de audio INFOID:0000000005400265

Terminal
Condición
(Color del cable) Señal
de en- Inte- Valor de referencia
Elemento
trada/ rruptor (aprox.)
+ - salida Operación
de en-
cendido

Señal de audio delan- ACC/ Recepción de la señal de

2 (W) 3 (BR) Salida
tera izquierda ENC audiofrecuencia

SKIB3609E

Señal de audio trasera ACC/ Recepción de la señal de

4 (V) 5 (R) Salida
izquierda ENC audiofrecuencia

SKIB3609E

Oprima el interruptor Fuente

0V
(SOURCE)
Oprima el interruptor Buscar
Entra- ACC/ 1.7V
6 (W)*1 Tierra Control remoto A arriba (SEEK UP)
da ENC
Oprima el interruptor Volu-
3.3V
men arriba (VOL UP)
Excepto lo anterior 5.0 V
Suministro eléctrico Entra- ACC/
7 (LG) Tierra - Voltaje del acumulador
en ACC/ENC da ENC

Señal de audio delan- ACC/ Recepción de la señal de

11 (G) 12 (SB) Salida
tera derecha ENC audiofrecuencia

SKIB3609E

Revisión: diciembre de 2009 AV-8 2010 Tiida GOM

 AUDIO
< INFORMACIÓN DE SERVICIO >
Terminal
Condición
(Color del cable) Señal A
de en- Inte- Valor de referencia
Elemento
trada/ rruptor (aprox.)
+ - salida Operación
de en- B
cendido

C
Señal de audio trasera ACC/ Recepción de la señal de
13 (LG) 14 (GR) Salida
derecha ENC audiofrecuencia
D

SKIB3609E

15 (GR)*1 -
Tierra del control re- Entra-
- - -
E
moto da
Oprima el interruptor de ALI-
0V
MENTACIÓN
F
Oprima el interruptor BUS-
Entra- ACC/ 1.7V
16 (BR)*1 Tierra Control remoto B CAR ABAJO
da ENC
Oprima el interruptor Volu- G
3.3V
men abajo (VOL DOWN)
Excepto lo anterior 5.0 V

19 (BR) Tierra
Corriente del acumu- Entra-
APAG - Voltaje del acumulador
H
lador da
*1: Con interruptores de control en el volante de la dirección
I
Diagnóstico de fallas INFOID:0000000005400266

• La mayoría de las fallas de audio son resultado de causas externas (CD dañado, interferencia electromag-
nética, etc.) Verifique los síntomas siguientes para diagnosticar la falla. J
• El vehículo mismo puede ser fuente de ruido si las piezas de prevención de interferencia u otros equipos
eléctricos funcionan incorrectamente. Verifique si el ruido es causado y/o alterado por la velocidad del
motor, al girar el interruptor de encendido a cada posición, y al operar cada elemento de equipo eléctrico, y AV
luego determine la causa.

Síntoma Punto de comprobación

El sistema de audio no trabaja correctamente.
No hay sonido en ninguna de las bocinas.
L
• Circuito de suministro eléctrico o tierra de la unidad de audio.
Consulte AV-11, "Inspección del circuito de alimentación eléctri-
ca".
• Unidad de audio. Consulte AV-15, "Desmontaje e instalación". M
Unidad de audio. Consulte AV-15, "Desmontaje e instalación".

Revisión: diciembre de 2009 AV-9 2010 Tiida GOM

 AUDIO
< INFORMACIÓN DE SERVICIO >
Síntoma Punto de comprobación
• Circuito de la señal de audiofrecuencia abierto o en corto entre
la unidad de audio y la bocina delantera. Consulte AV-12, "No
hay sonido ni en la bocina ni en el altavoz de agudos de la puer-
ta delantera (con 6 bocinas)".
• Bocina delantera. Consulte AV-12, "No hay sonido ni en la boci-
na ni en el altavoz de agudos de la puerta delantera (con 6 bo-
cinas)".
• Circuito de la señal de audiofrecuencia abierto o en corto entre
No hay sonido en una o más bocinas.
la unidad de audio y la bocina trasera. Consulte AV-13, "No hay
sonido en la bocina de la puerta trasera".
• Bocina trasera. Consulte AV-13, "No hay sonido en la bocina de
la puerta trasera".
• Altavoz de agudos (con 6 bocinas) AV-12, "No hay sonido ni en
la bocina ni en el altavoz de agudos de la puerta delantera (con
6 bocinas)".
• Unidad de audio. Consulte AV-15, "Desmontaje e instalación".
• Mazo de cables de la antena del techo. Consulte AV-18, "Loca-
lización de la antena".
No hay ningún sonido en la radio o lo único que hay es ruido.
• Antena del techo. Consulte AV-18, "Localización de la antena".
• Unidad de audio. Consulte AV-15, "Desmontaje e instalación".

SÓLO LA RADIO
Síntoma Causa posible
• Unidad de audio
Ningún sonido • Antena del techo, mazo de cables o conexiones
• Alimentación eléctrica, cableado o conexiones
• Unidad de audio
• Antena del techo, mazo de cables o conexiones
• Alimentación eléctrica, cableado o conexiones
Ruidoso
• Piezas de prevención de ruido
• Equipo eléctrico (alternador, cable de conexión, etc.)
• Mazo de cables de cada pieza de equipo eléctrico
• Circuito de suministro eléctrico o tierra de la unidad de audio. Con-
Todas las emisoras de radio almacenadas en la memoria están
sulte AV-11, "Inspección del circuito de alimentación eléctrica".
borradas
• Unidad de audio
NOTA:
Ruido por variaciones en la intensidad de campo, como ruido por desvanecimiento y ruido por trayectorias
múltiples, o ruido externo procedente de trenes y otras fuentes. No es una falla.
• Ruido por desvanecimiento: Este ruido se debe a variaciones en la intensidad de campo a corta distancia
debido a montañas o edificios que bloquean la señal.
• Ruido por trayectorias múltiples: Este ruido se debe a que las ondas transmitidas directamente por la esta-
ción emisora llegan a la antena en un tiempo diferente de las ondas reflejadas por montañas o edificios.
SÓLO CD
Síntoma Causa posible
El CD no puede ser insertado.
El CD no puede ser expulsado.
Unidad de audio
El CD no puede ser reproducido.
El sonido salta, se detiene de repente o se distorsiona.

Inspección de ruido INFOID:0000000005400267

El vehículo mismo puede ser fuente de ruido si las piezas de prevención de interferencia u otros equipos eléc-
tricos funcionan incorrectamente. Verifique si el ruido es causado y/o alterado por la velocidad del motor, al
girar el interruptor de encendido a cada posición, y al operar cada elemento de equipo eléctrico, y determine
la causa.
NOTA:
La fuente del ruido puede ser encontrada fácilmente escuchando el ruido mientras desmonta los fusibles de
los componentes eléctricos, uno por uno.

Revisión: diciembre de 2009 AV-10 2010 Tiida GOM

 AUDIO
< INFORMACIÓN DE SERVICIO >
TIPO DE RUIDO Y CAUSA POSIBLE
A
Condiciones en que se presenta Causa posible
Se oye un gruñido continuo. La velocidad del ruido
Componentes de encendido
varía con los cambios de velocidad del motor. B
Ocurre sólo cuando el motor Se oye un ruido silbante mientras la velocidad del
está encendido. motor es alta. Se oye ruido resonante mientras el
Alternador
motor está en marcha y el interruptor de las luces C
está encendido.
Se oye un tronido o chasquido al activar ciertos in-
El ruido sólo ocurre cuando fun- Falla del relevador, falla de la radio
terruptores.
cionan varios componentes D
eléctricos. El ruido ocurre cuando funcionan varios motores • Tierra de caja del motor eléctrico
eléctricos. • Motor eléctrico
• Falla en la bobina del desempañador del
E
El ruido ocurre constantemente, no sólo en ciertas condiciones. cristal trasero
• Circuito abierto en el calentador impreso
• Cable de tierra de piezas de la carrocería.
Se oye un tronido o chasquido mientras se conduce el vehículo, especialmente cuan- • Tierra debida a mala instalación de una pie- F
do vibra en exceso. za
• Conexiones del cableado o cortocircuito

Inspección del circuito de alimentación eléctrica INFOID:0000000005400268

G

1.COMPRUEBE LOS FUSIBLES

H
Verifique que los fusibles siguientes de la unidad de audio no estén fundidos.

Unidad Terminales Nombre de la señal No. de fusible.

I
19 Corriente del acumulador 27
Unidad de audio Interruptor de encendido en ACC o
7 20
ENC J
OK o NG
OK >> VAYA A 2.
NG >> Si el fusible está fundido, asegúrese de eliminar la causa de la falla antes de instalar un nuevo AV
fusible. Consulte PG-4.
2.COMPROBACIÓN DEL CIRCUITO DE ALIMENTACIÓN ELÉCTRICA DE LA UNIDAD DE AUDIO
L
1. Gire el interruptor de encendido a la posición APAG.
2. Desenchufe el conector de la unidad de audio.
3. Verifique el voltaje entre la terminal del conector del mazo de cables de la unidad de audio y tierra.
M
Terminal No.
Unidad (+) APAG ACC ENC
(-) N
Conector Terminal
Voltaje Voltaje Voltaje
19 Tierra del acu- del acu- del acu-
Unidad de mulador mulador mulador O
M43
audio Voltaje Voltaje
7 Tierra 0V del acu- del acu-
mulador mulador P
AWNIA1822GB

OK o NG
OK >> Fin de la inspección.
NG >> • Verifique los conectores para detectar terminales desconectadas o flojas.
• Repare el mazo de cables o el conector.
3.COMPROBACIÓN DEL CIRCUITO DE TIERRA
Inspeccione la tierra de la caja de la unidad de audio.
Revisión: diciembre de 2009 AV-11 2010 Tiida GOM
 AUDIO
< INFORMACIÓN DE SERVICIO >
OK o NG
OK >> Fin de la inspección.
NG >> Repare la tierra de la caja de la unidad de audio.
No hay sonido ni en la bocina ni en el altavoz de agudos de la puerta delantera (con 6
bocinas) INFOID:0000000005400269

1.VERIFIQUE EL MAZO DE CABLES

1. Desenchufe el conector de la unidad de audio (A) y el conector de la bocina de la puerta delantera (B) y el
conector del altavoz de agudos (C) (con 6 bocinas) (IZQ o DER).
2. Verifique la continuidad entre la terminal del conector del mazo
de cables de la unidad de audio (A) y la terminal del conector
del mazo de cables de la bocina (B) y del conector del mazo de
cables del altavoz de agudos (C) de la puerta delantera (con 6
bocinas).

Terminales
Unidad de audio. Bocina o altavoz de agudos Continuidad
Conector Terminal Conector Terminal
2 +
B: D12
3 -
11 +
B: D112
12 -
A: M43 Sí
2 C: M46 (con +
3 6 bocinas) -
11 C: M47 (con +
12 6 bocinas) -
3. Verifique la continuidad entre la terminal del conector del mazo
de cables de la unidad de audio (A) y tierra. WKIA5662E

Terminales
Unidad de audio Continuidad
—
Conector Terminal
2
3
A: M43 Tierra No
11
12
OK o NG
OK >> VAYA A 2.
NG >> • Verifique los conectores para detectar terminales desconectadas o flojas.
• Repare el mazo de cables o el conector.
2.COMPROBACIÓN DE LA SEÑAL DE LA BOCINA DELANTERA
1. Enchufe el conector de la unidad de audio y el conector de la bocina dudosa.
2. Gire el interruptor de encendido a ACC.
3. Oprima el interruptor de "ALIMENTACIÓN" de la unidad de audio.

Revisión: diciembre de 2009 AV-12 2010 Tiida GOM

 AUDIO
< INFORMACIÓN DE SERVICIO >
4. Verifique la señal entre las terminales del conector del mazo de
cables de la unidad de audio con CONSULT-III o un oscilosco- A
pio.

Terminales B
(+) (-)
Condi- Referencia
Co- Co- ción señal
Termi- Termi-
nec- nec- C
nal nal
tor tor
2 3
Recep- D
ción de
la señal
M43 M43
11 12 de au-
diofre- E
cuencia
SKIA0177E

OK o NG F
OK >> Reemplace la bocina. Consulte AV-15, "Desmontaje e
instalación" o AV-15, "Desmontaje e instalación".
NG >> Reemplace la unidad de audio. Consulte AV-15, "Des- G
montaje e instalación". WKIA5352E

No hay sonido en la bocina de la puerta trasera INFOID:0000000005400270

H
1.VERIFIQUE EL MAZO DE CABLES
1. Desconecte el conector de la unidad de audio y el conector de la bocina de la puerta trasera (izquierda o I
derecha).
2. Verifique la continuidad entre la terminal del conector del mazo
de cables de la unidad de audio (A) y la terminal del conector
del mazo de cables de la bocina de la puerta trasera (B). J

Terminales
AV
A B Continuidad
Conector Terminal Conector Terminal
5 - L
B: D207
4 +
A: M43 Sí
14 -
B: D307 M
13 +
3. Verifique la continuidad entre la terminal del conector del mazo
de cables de la unidad de audio (A) y tierra.
N

Terminales
Unidad de audio Continuidad O
—
Conector Terminal
5
4 WKIA5353E P
A: M43 Tierra No
14
13
OK o NG
OK >> VAYA A 2.
NG >> • Verifique los conectores para detectar terminales desconectadas o flojas.
• Repare el mazo de cables o el conector.
Revisión: diciembre de 2009 AV-13 2010 Tiida GOM
 AUDIO
< INFORMACIÓN DE SERVICIO >

2.COMPROBACIÓN DE LA SEÑAL DE LA BOCINA TRASERA

1. Conecte el conector de la unidad de audio y el conector de la bocina trasera dudosa.
2. Gire el interruptor de encendido a ACC.
3. Oprima el interruptor de "ALIMENTACIÓN" de la unidad de audio.
4. Verifique la señal entre las terminales del conector del mazo de
cables de la unidad de audio con CONSULT-III o un oscilosco-
pio.

Terminales
(+) (-) Condi- Referencia
ción señal
Co- Termi- Co- Termi-
nector nal nector nal
4 5
Recep-
ción de
la señal
M43 M43
13 14 de au-
diofre-
cuencia
SKIA0177E

OK o NG
OK >> Reemplace la bocina. Consulte AV-15, "Desmontaje e
instalación".
NG >> Reemplace la unidad de audio. Consulte AV-15, "Des-
montaje e instalación".
WKIA5354E

Comprobación del interruptor de la dirección (con interruptores de control en el volante

de la dirección) INFOID:0000000005400271

1.COMPRUEBE EL MAZO DE CABLES

1. Gire el interruptor de encendido a la posición APAG.
2. Desconecte el conector de la unidad de audio y el conector del interruptor combinado (cable en espiral).
3. Verifique la continuidad entre las terminales del conector del mazo de cables de la unidad de audio (A) y
las terminales del conector del mazo de cables del interruptor combinado (cable en espiral) (B).

Terminales
A B Continuidad
Conector Terminal Conector Terminal
6 24
M43 15 M30 32 Sí
16 31
4. Verifique la continuidad entre la unidad de audio y la tierra.
AWNIA1823GB

Terminales
(+) Continuidad
(–)
Conector Terminal
6
M43
15 Tierra No
16
OK o NG
OK >> VAYA A 3.
NG >> Repare el mazo de cables.
Revisión: diciembre de 2009 AV-14 2010 Tiida GOM
 AUDIO
< INFORMACIÓN DE SERVICIO >

2.COMPROBACIÓN DEL CABLE ESPIRAL A

1. Desconecte el conector M31 del interruptor combinado (cable en espiral).
2. Verifique la continuidad entre las terminales del interruptor com-
binado (cable en espiral).
B
16 - 32 : Debe haber continuidad.
17 - 31 : Debe haber continuidad.
C
20 - 24 : Debe haber continuidad.
OK o NG
OK >> VAYA A 4. D
NG >> Reemplace el interruptor combinado (cable en espiral).
Consulte SRS-26, "Desmontaje e instalación". WKIA4424E

3.VERIFIQUE LA RESISTENCIA DEL INTERRUPTOR DE LA DIRECCIÓN E

Verifique la resistencia entre las terminales del conector M31 del interruptor combinado (cable en espiral).

F
Resistencia
Nombre de la
Terminal Condición (Ω)
señal
(aprox.)
Buscar (hacia Oprima el interruptor Buscar ha- G
165
abajo) cia abajo.
Oprima el interruptor de alimen-
16 17 Suministro 0 H
tación.
Volumen (ha- Oprima el interruptor de volumen
652
cia abajo) hacia abajo.
LKIA0191E
Buscar (hacia Oprima el interruptor Buscar ha- I
165
arriba) cia arriba.
Fuente (Sour-
20 17 Oprima el interruptor de Fuente. 0
ce) J
Volumen (ha- Oprima el interruptor de volumen
652
cia arriba) hacia arriba.
OK o NG AV
OK >> Fin de la inspección.
NG >> Reemplace el interruptor de control de audio del volante de la dirección. Consulte AV-15, "Des-
montaje e instalación". L

Desmontaje e instalación INFOID:0000000005400272

M
UNIDAD DE AUDIO
Desmontaje
1. Desconecte la terminal negativa del acumulador. N
2. Desmonte la tapa C del grupo de instrumentos. Consulte IP-11.
3. Quite los tornillos de la unidad de audio (A), desenchufe los
conectores y desmonte la unidad de audio (1). O
4. Desmonte el soporte de la unidad de audio.

SKIB4726E

Revisión: diciembre de 2009 AV-15 2010 Tiida GOM

 AUDIO
< INFORMACIÓN DE SERVICIO >
Instalación
La instalación se realiza en orden inverso al desmontaje.
BOCINA DE LA PUERTA DELANTERA
Desmontaje
1. Desmonte la vestidura de la puerta delantera. Consulte EI-34.
2. Quite los tornillos de la bocina de la puerta delantera (A), desen-
chufe el conector y desmonte la bocina de la puerta delantera
(1).

SKIB4728E

Instalación
La instalación se realiza en orden inverso al desmontaje.
BOCINA DE LA PUERTA TRASERA
Desmontaje
1. Desmonte el acabador de la puerta trasera. Consulte EI-34.
2. Quite los tornillos del acabado de la puerta trasera (A), desen-
chufe el conector y desmonte la bocina de la puerta trasera (1).

SKIB4729E

Instalación
La instalación se realiza en orden inverso al desmontaje.
ALTAVOZ DE AGUDOS
Desmontaje
1. Desmonte la guarnición del pilar delantero. Consulte EI-40, "Desmontaje e instalación".
2. Quite el tornillo del altavoz de agudos (A), desenchufe el conec-
tor y desmonte el altavoz de agudos (1).

SKIB4730E

Instalación
La instalación se realiza en orden inverso al desmontaje.

Revisión: diciembre de 2009 AV-16 2010 Tiida GOM

 AUDIO
< INFORMACIÓN DE SERVICIO >
INTERRUPTORES DE CONTROL DE AUDIO DEL VOLANTE DE DIRECCIÓN
A

LKIA0769E

J
1. Cubierta de acabado del volante 2. Volante de dirección 3. Interruptores de control de audio del
de la dirección volante de dirección
A. Tornillos
AV
Desmontaje
1. Desmonte el volante de dirección. Consulte PS-7, "Desmontaje e instalación".
2. Desmonte la cubierta de acabado del volante de la dirección. L
3. Quite los tornillos y los interruptores de control de audio del volante de la dirección.
Instalación
La instalación se realiza en orden inverso al desmontaje. M

Revisión: diciembre de 2009 AV-17 2010 Tiida GOM

 ANTENA DE AUDIO
< INFORMACIÓN DE SERVICIO >
ANTENA DE AUDIO
Localización de la antena INFOID:0000000005400273

LKIA0942E

1. Antena de techo 2. Base de la antena de techo 3. Unidad de audio

Conector del mazo de cables de la Conectores del mazo de cables de la
A. B. Broches del mazo de cables C.
antena de audiofrecuencia antena de techo

Desmontaje e instalación de la antena de techo INFOID:0000000005400274

DESMONTAJE
1. En modelos hatchback, desmonte el tablero de acabado lateral superior del compartimiento de equipaje
(IZQ). Consulte EI-54.
2. En modelos sedán, desmonte el tablero de acabado del pilar trasero. Consulte EI-40, "Desmontaje e ins-
talación".
3. Desmonte la abrazadera auxiliar trasera (izquierda). Consulte EI-48.
4. Quite los tres broches del acabado del toldo (parte trasera). Baje el acabado del toldo (parte trasera) y
haga espacio para trabajar entre el vehículo y el acabado del toldo.
5. Desenchufe los conectores del mazo de cables de la antena de techo.

Revisión: diciembre de 2009 AV-18 2010 Tiida GOM

 ANTENA DE AUDIO
< INFORMACIÓN DE SERVICIO >
6. Quite la tuerca (A) y los broches (B).
• : Parte delantera del vehículo A

SKIB4772E

D
7. Desmonte la antena de techo.
INSTALACIÓN
La instalación se realiza en orden inverso al desmontaje. E

AV

Revisión: diciembre de 2009 AV-19 2010 Tiida GOM
