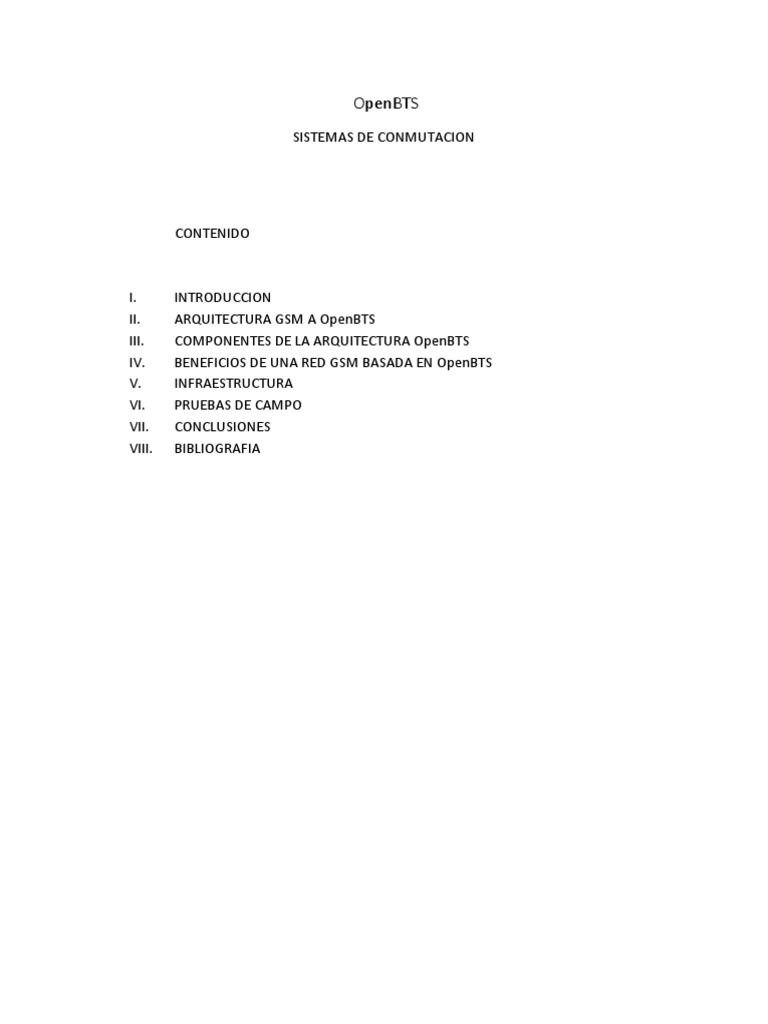

OpenBTS

SISTEMAS DE CONMUTACION

CONTENIDO

I. INTRODUCCION
II. ARQUITECTURA GSM A OpenBTS
III. COMPONENTES DE LA ARQUITECTURA OpenBTS
IV. BENEFICIOS DE UNA RED GSM BASADA EN OpenBTS
V. INFRAESTRUCTURA
VI. PRUEBAS DE CAMPO
VII. CONCLUSIONES
VIII. BIBLIOGRAFIA
 I. INTRODUCCION

OpenBTS es un punto de acceso de GSM basado en software, que permite a los teléfonos
móviles compatibles con el estándar GSM hacer llamadas telefónicas sin usar las redes de
telecomunicaciones existentes.
Es un proyecto de código abierto que fue iniciado por David A. Burgess y Harvind S. Samra.
Cuyo objetivo principal estaba basado en la creación de una infraestructura abierta capaz
de ofrecer servicios de telefonía móvil sin necesidad de depender de operadoras, en otras
palabras, sustituir las redes móviles tradicionales con una serie de estaciones de fácil
instalación donde los usuarios podrían llamarse sin problemas dentro del rango de cada
estación, y además podrían contactar con otros lugares del mundo a través de una conexión
de Internet.

Figura1. El partidario del Proyecto OpenBTS John Gilmore y los

cofundadores Harvind Samra y David Burgess.

 II. ARQUITECTURA GSM A OpenBTS

El sistema OpenBTS reemplaza la infraestructura tradicional del Subsistema de

Conmutación de Red del operador de GSM, desde la estación base del transmisor-receptor
(BTS).

Figura2. Arquitectura GSM

Una red GSM es un sistema complejo compuesto por varios componentes. El último tramo
de este sistema es la antena BTS (Base Station Transceiver). La BTS es la responsable de
transmitir y recibir las señales de radio frecuencia (RF) al terminal del usuario (teléfono
celular, PDA, módem, etc.) Las BTS son controladas por una BSC (Base Station Controller)
que está conectado a un MSC y VLR (Mobile Switching Center y Visitor Location Register).
 Figura3. Arquitectura OpenBTS

El sistema se basa en un ordenador con Linux y un dispositivo llamado Universal Software

Radio Peripheral (USRP) que se conecta al ordenador. Al conjuntarse, se crea una señal que
es idéntica a cualquier otra señal GSM y por medio de Asterisk se puede convertir el
ordenador en una centralita (PBX) que enruta las llamadas correctamente.

Por lo que la arquitectura OpenBTS brinda más facilidad de acceso y por ende cualquier
persona puede crear su propia estación de telefonía móvil.

III. COMPONENTES DE LA ARQUITECTURA OpenBTS

La arquitectura de OpenBTS está formado por:

1. Asterisk: Con Asterisk podemos convertir el ordenador en una centralita (PBX) que
en ruta las llamadas correctamente. Asterisk utiliza no sólo para el manejo de las
llamadas de VoIP, también para la autenticación del usuario. Cada usuario móvil
tiene que estar inscrito en el sip.conf con su IMSI particular.
2. OpenBTS: Es un sustituto de bajo costo para una red celular tradicional. Permite que
los teléfonos móviles se conecten entre sí, dentro del alcance del transmisor-
receptor, y además conectarse a cualquier otro teléfono del mundo a través de una
conexión a Internet.
3. GNU Radio: Es una herramienta utilizada mayormente en el despliegue de radios
basados en software. Este software libre utiliza lenguaje de alto nivel escrito en C++
o Python (trae librerías pre-compiladas) y la programación es sencilla y entendible,
ya que es orientada a objetos, es decir, está basada en un diagrama de clases que
simulan el procesamiento.
 4. USRP: Es una placa diseñada específicamente para fabricar sistemas de radio
basados en software. Por su naturaleza abierta y libre, tanto los esquemas como el
software necesario para su funcionamiento están disponibles, pero un punto extra
a favor del USRP es su enorme nivel de flexibilidad. Los desarrolladores pueden
incluso crear sus propias placas de extensión para el USRP, alterando sus
propiedades o agregando funciones específicas que no están contempladas en el
diseño original.

IV. BENEFICIOS DE UNA RED GSM BASADA EN OpenBTS

OpenBTS está diseñado para proveer sistemas de comunicación GSM tanto indoor como
outdoor bajo configuración de red privada. Cualquier empresa privada, gobierno, fuerzas
armadas o bien operadores de telefonía pueden utilizar OpenBTS como a una alternativa a
soluciones de grandes marcas, y de esta manera implementar redes para comunicaciones
corporativas privadas, locales o de emergencias en modo de espera o “standby”, entre sus
ventajas técnicas destacan:

 Arquitectura económica y sencilla.

 Software de código abierto.
 Terminales más económicos.
 Rápida capacidad de poner en marcha una red con una celda.
 Capacidad de múltiples celdas en múltiples zonas geográficas compartiendo un
backhaul VoIP único.
 Celdas con bajo consumo de energía. (desde 100 Watt).
 Ideal para extender servicios de voz corporativos fuera de la oficina.
 Permite a una empresa privada crear su red 2G en un modo orgánico con niveles
de inversiones y operaciones bajos.
 Una nueva opción para empresas de telecomunicaciones pequeñas o medianas
que desean competir en el mercado de la telefonía celular a bajo costo.

V. INFRAESTRUCTURA

La infraestructura del sistema OpenBTS permite realizar inversiones hasta diez veces
inferiores a las requeridas por una instalación convencional al igual que los costes asociados
a su operación y mantenimiento, lo que hace que el sistema se vuelva especialmente
atractivo en países y áreas de muy baja densidad de población. Algunos de los usos en los
que este tipo de red encuentra su aplicación óptima son los siguientes:
  Telefonía y mensajería en áreas rurales o de baja densidad de población.
 Cobertura inalámbrica en áreas remotas como por ejemplo barcos, plataformas
marinas y pequeñas islas.
 Fuerzas de seguridad.
 Despliegue rápido de redes de comunicación en situaciones de emergencia.
 Simuladores de redes y validación de terminales.
 Acceso inalámbrico al abonado (WLL).
 Femtocélulas.

El sistema soporta servicios GSM 2G (telefonía y mensajería) con terminales

convencionales.

En su configuración más sencilla, se encuentra la “Célula RCA-GSM Básica”, es posible

establecer comunicación entre terminales que se encuentren dentro del radio de cobertura
de una estación base.

Figura4. Célula RCA-GSM básica

En este caso los principales elementos que integran el sistema son:

1. Terminal: Se trata de un terminal celular GSM convencional.

2. Sistema radiante: Formado por la antena, su estructura soporte y el cable coaxial
que la conecta con la siguiente sección.
3. Radio Transceptor USRP: Se trata de un emisor y un receptor basado en un
desarrollo de radio definida por software (Universal Software Radio Peripheral) que
 por su naturaleza abierta permite la adaptación a las frecuencias y modos de trabajo
que mejor se adapten a la zona en la que se va a desplegar la red. Dependiendo de
la potencia a manejar y la configuración de antenas, se deberán utilizar auxiliares
como amplificadores de potencia, filtros y demás.
4. VoIP PBX: Se trata de un PC estándar en el que se ejecuta la aplicación “OpenBTS” y
la centralita digital de voz sobre IP Asterisk. OpenBTS utiliza Asterisk no solamente
para manejar las llamadas de voz sobre IP sino también para autentificar los
usuarios. Cada usuario se ha de registrar en el fichero sip.conf con su
correspondiente IMSI.

Figura5. Célula RCA-GSM conectada

5. Convertidor: Es un módulo que actúa de interface entre la central Asterix y el

elemento de red al que se conecta, adaptando simultáneamente formatos lógicos y
físicos. Existe una gran variedad de soluciones al respecto en las que el grado de
“apertura” es función del tipo de red que conectan.
6. Enlace: La conexión entre la célula y otras células de la misma red o entre otras
redes, como la red telefónica pública conmutada (RTC) o con Internet se puede
realizar de múltiples formas, por ejemplo con radioenlaces, fibra óptica, pares de
cobre,etc.

Con base en lo anterior, se realizaron una serie de preguntas que se enumeraran a

continuación:

1. ¿Cuál es el área de cobertura de una célula?

El área de cobertura depende principalmente del emplazamiento de la célula, de la
geografía del entorno físico, de los sistemas radiantes y del transceptor utilizado.
En entornos rurales y despejados, se utiliza antenas sectorizadas colocadas en mástiles de
gran altura y equipos de radio con amplificadores de potencia en el transmisor y de bajo
ruido en el receptor.
En entornos urbanos el alcance es mucho menor, la absorción provocada por las
construcciones suele ser muy grande, en este caso las coberturas suelen ser del orden de
unos pocos centenares de metros.

2. ¿Cuál es el máximo número de usuarios que una célula básica puede atender
Según la capacidad de la célula, existen dos limitaciones:
 La proveniente del ancho de banda disponible:
Respecto al ancho de banda, la situación es análoga a lo que sucede en los sistemas GSM
tradicionales. Se puede atender hasta 8 usuarios simultáneamente.
 La capacidad de la central PBX- Asterisk:
Respecto a la capacidad de la central, el número de usuarios que es posible atender sigue
el patrón de distribución definido por las distribuciones de Erlang.

3. ¿Existen limitaciones de tipo legal a la utilización comercial de OpenBTS?

La utilización del espectro radioeléctrico suele estar estrictamente regulado y mucho más
en aplicaciones de carácter comercial, en particular para el caso de telefonía las
administraciones otorgan licencias en exclusiva para la explotación de dicho servicio.
Puesto que los terminales de teléfono que forman parte de la red “open” son estándar y
sus frecuencias son las internacionalmente asignadas al servicio de telefonía celular, se
debe tener en cuenta el régimen regulatorio de dichas frecuencias. No obstante, la
regulación varía de un país a otro inclusive en zonas de un mismo país. Por ende, es cuestión
fundamental la obtención de los permisos administrativos pertinentes.
Se debe tener en cuenta que algunas de las rutinas que utiliza “OpenBTS” requieren de firma
de un acuerdo con Kestrel Signal Processing Inc. Para poder acceder a todas las licencias
y patentes que el sistema requiera.

4. ¿Cuál es la inversión necesaria para instalar una célula básica?

En el desglose del tema presentado anteriormente, evidencia que la inversión se relaciona
al emplazamiento, área de cobertura y capacidad de soporte de tráfico. La utilización de
elementos estándar en toda la cadena de equipos, junto con la utilización de aplicaciones
software de código abierto, sin elementos “propietarios”, reduce notablemente el costo
respecto una estación convencional.
 VI. PRUEBAS DE CAMPO

Se realizaron una serie de pruebas significativas en los siguientes lugares:

Hombres en Llamas: Durante el Burning Man Festival en agosto de 2008, una prueba de
una semana de duración en vivo de campo se ejecutó en especial de autorización temporal
de licencia. Aunque esta prueba no había sido la intención de estar abierto a los asistentes
a Burning Man en general, una serie de los individuos en las proximidades logrado hacer
reales que salen las llamadas después de un mal configurado prueba de Asterisk PBX
permite la instalación requiere un prefijo de código internacional a través. La prueba de
Burning Man conectado con éxito cerca de 120 llamadas telefónicas a los 95 números
diferentes en los códigos de área América del Norte. En el festival Burning Man 2009, un
sistema de prueba más grande se ha ejecutado mediante un sistema de 3 sectores. Para el
festival de 2010, una aún mayor del sector 2-3-portadora sistema fue probado. En el festival
de 2011, el proyecto OpenBTS establecer una red de 3-sitio con VSAT puerta de entrada y
trabajó en conjunto con la Voz sobre IP empresa de servicios Voxeo para proporcionar gran
parte de la llamada fuera de las instalaciones de enrutamiento.
 Figura6. Instalación de la red OpenBTS en Burning Man Festival en agosto de 2008.

NIUE: Durante el año 2010, un sistema de OpenBTS fue instalado de forma permanente en
la isla de Niue y se convirtió en la primera instalación para ser conectado y probado con por
la compañía de telecomunicaciones. Niue es un país isla muy pequeña con una población
de unos 1.700 demasiado pequeños para atraer a los proveedores de telecomunicaciones
móviles. La estructura de costos de OpenBTS adecuado Niue, que requiere un servicio de
telefonía móvil, pero no tienen el volumen de clientes potenciales para justificar la compra
y el apoyo a un sistema convencional de estación base GSM. En marzo de 2011, el sistema
BTS solo fue removido sin el permiso de su dueño y se reemplaza con una solución comercial
de la red de redes desafío integrador en torno a un sistema comercial del proveedor Lemko.
Este proyecto de sustitución fue financiado en su totalidad con la ayuda del gobierno de
Nueva Zelanda. A partir de septiembre de 2011, las tarifas de las tarjetas en este nuevo
sistema son lo suficientemente altos para limitar severamente su uso por la mayoría de
Niue.
VII. CONCLUSION
OpenBTS permite que lugares remotos del mundo incluyendo lugares de difícil acceso
como las plataformas petroleras y áreas pobres sin mucha infraestructura, puedan tener
acceso al servicio de telefonía móvil proporcionando un bajo costo tanto en la
implementación y utilización del servicio.
 VIII. BIBLIOGRAFIA

[1] http://openbts.org/
[2] https://en.wikipedia.org/wiki/OpenBTS
[3] http://openbts.org/hardware/
[4] https://prezi.com/ftryhap0cuxd/openbts/
[5] https://sourceforge.net/projects/openbts
[6]http://www.networkworld.com/article/2217442/wireless/burning-man-s-open-source-
cell-phone-system-could-help-save-the-world.html
[7] https://www.cnet.com/news/phones-at-burning-man-can-you-hear-me-now/
