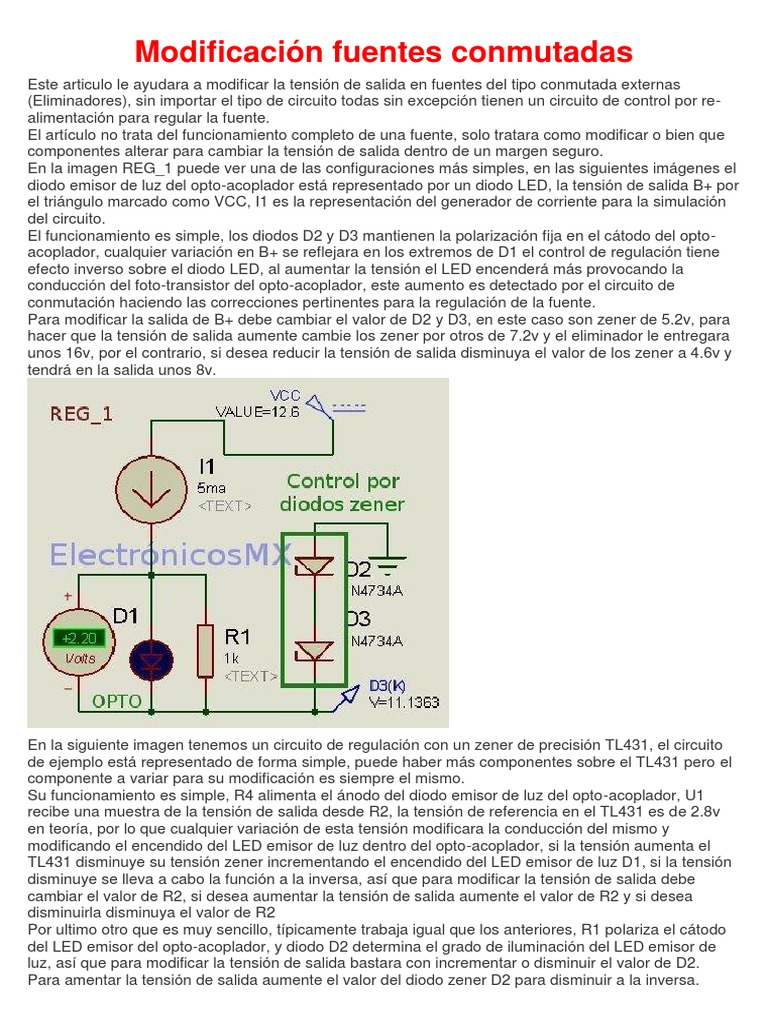

Modificación fuentes conmutadas

Este articulo le ayudara a modificar la tensión de salida en fuentes del tipo conmutada externas
(Eliminadores), sin importar el tipo de circuito todas sin excepción tienen un circuito de control por re-
alimentación para regular la fuente.
El artículo no trata del funcionamiento completo de una fuente, solo tratara como modificar o bien que
componentes alterar para cambiar la tensión de salida dentro de un margen seguro.
En la imagen REG_1 puede ver una de las configuraciones más simples, en las siguientes imágenes el
diodo emisor de luz del opto-acoplador está representado por un diodo LED, la tensión de salida B+ por
el triángulo marcado como VCC, I1 es la representación del generador de corriente para la simulación
del circuito.
El funcionamiento es simple, los diodos D2 y D3 mantienen la polarización fija en el cátodo del opto-
acoplador, cualquier variación en B+ se reflejara en los extremos de D1 el control de regulación tiene
efecto inverso sobre el diodo LED, al aumentar la tensión el LED encenderá más provocando la
conducción del foto-transistor del opto-acoplador, este aumento es detectado por el circuito de
conmutación haciendo las correcciones pertinentes para la regulación de la fuente.
Para modificar la salida de B+ debe cambiar el valor de D2 y D3, en este caso son zener de 5.2v, para
hacer que la tensión de salida aumente cambie los zener por otros de 7.2v y el eliminador le entregara
unos 16v, por el contrario, si desea reducir la tensión de salida disminuya el valor de los zener a 4.6v y
tendrá en la salida unos 8v.

En la siguiente imagen tenemos un circuito de regulación con un zener de precisión TL431, el circuito
de ejemplo está representado de forma simple, puede haber más componentes sobre el TL431 pero el
componente a variar para su modificación es siempre el mismo.
Su funcionamiento es simple, R4 alimenta el ánodo del diodo emisor de luz del opto-acoplador, U1
recibe una muestra de la tensión de salida desde R2, la tensión de referencia en el TL431 es de 2.8v
en teoría, por lo que cualquier variación de esta tensión modificara la conducción del mismo y
modificando el encendido del LED emisor de luz dentro del opto-acoplador, si la tensión aumenta el
TL431 disminuye su tensión zener incrementando el encendido del LED emisor de luz D1, si la tensión
disminuye se lleva a cabo la función a la inversa, así que para modificar la tensión de salida debe
cambiar el valor de R2, si desea aumentar la tensión de salida aumente el valor de R2 y si desea
disminuirla disminuya el valor de R2
Por ultimo otro que es muy sencillo, típicamente trabaja igual que los anteriores, R1 polariza el cátodo
del LED emisor del opto-acoplador, y diodo D2 determina el grado de iluminación del LED emisor de
luz, así que para modificar la tensión de salida bastara con incrementar o disminuir el valor de D2.
Para amentar la tensión de salida aumente el valor del diodo zener D2 para disminuir a la inversa.
NOTA: los diodos zener usados para el control de este tipo de fuentes son de precisión, esto significa
que tienen un error zener del 1%, comercialmente solo nos venden del 10% o mas, por lo que tendrá
que tener varios y deberá medir la tensión zener de forma dinámica, solo de esta manera sabrá en
realidad que valor zener aplicara en sus modificaciones, ya que un zener de 6.2v podria estar 10% de
su valor por arriba o por abajo o sea 5.6v o 6.9 o mas y un cambio así podría darle dolores de cabeza.
Por el momento tal ves no le parezca interesante pero en artículos posteriores vera la importancia de
saber modificar este tipo de fuentes que le sacaran de apuros y le darán una ayuda de ahorro
económica, pues los usaremos para sustituir secciones de fuentes de alimentación dañadas
parcialmente.
