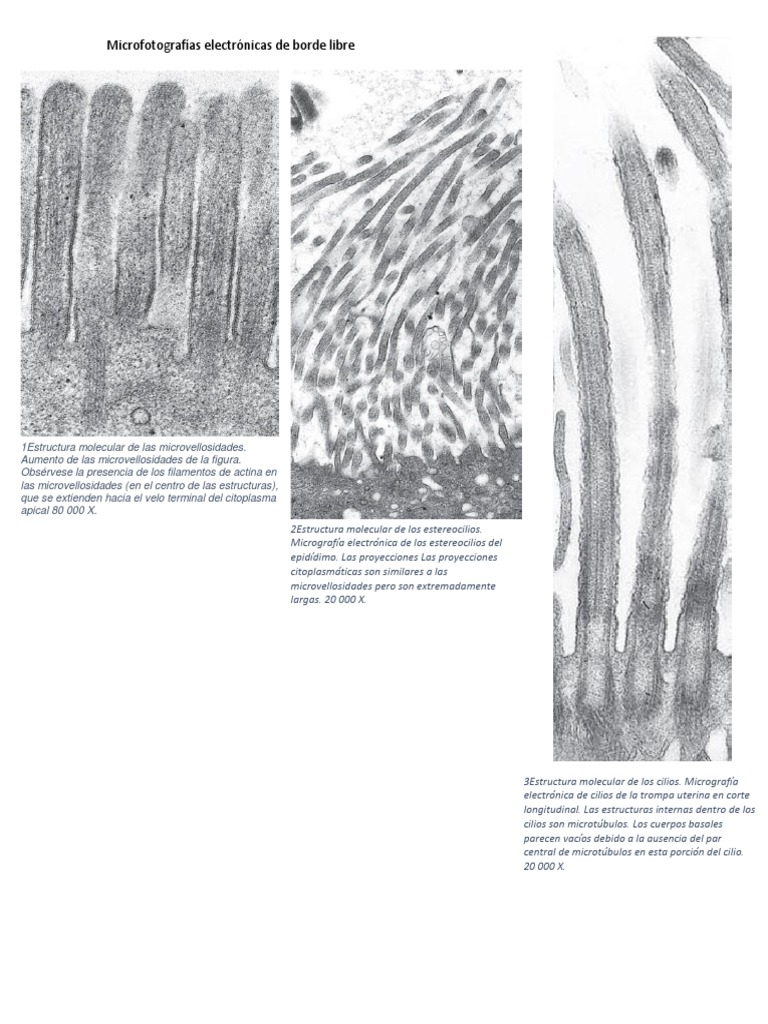

Microfotografías electrónicas de borde libre

1Estructura molecular de las microvellosidades.

Aumento de las microvellosidades de la figura.
Obsérvese la presencia de los filamentos de actina en
las microvellosidades (en el centro de las estructuras),
que se extienden hacia el velo terminal del citoplasma
apical 80 000 X.
2Estructura molecular de los estereocilios.
Micrografía electrónica de los estereocilios del
epidídimo. Las proyecciones Las proyecciones
citoplasmáticas son similares a las
microvellosidades pero son extremadamente
largas. 20 000 X.

3Estructura molecular de los cilios. Micrografía

electrónica de cilios de la trompa uterina en corte
longitudinal. Las estructuras internas dentro de los
cilios son microtúbulos. Los cuerpos basales
parecen vacíos debido a la ausencia del par
central de microtúbulos en esta porción del cilio.
20 000 X.
 Microfotografías de borde lateral

←
←
← ←
←
←

4Micrografía electrónica de Electromicrografía de la apariencia y estructura molecular de la zonula occludens. Micrografía electrónica dela zonula
occludens que muestra la aproximación estrecha de las láminas externas de membranas plasmáticas adyacentes. Las regiones extracelulares de
proteínas ocludinas que participan en la formación de esta unión se ven como líneas individuales eléctricamente densas (flechas). 100 000 X.

5Zonula adherens. Fotomicrografía electrónica de la

zonula adherens con mayor aumento. Las membranas
plasmáticas se observan separadas por un espacio
intercelular relativamente uniforme. Este espacio se ve
claro, muestra sólo una escasa cantidad de sustancia
electrodensa y difusa, que representa las regiones
extracelulares de cadherina E. El lado citoplasmático de
la membrana plasmática muestra un material
moderadamente electrodenso que contiene filamentos
de actina. 100 000 X.
 6Estructura molecular de la macula adherens
(desmosoma). Fotomicrografía electrónica de una
macula adherens, que muestra los filamentos
intermedios (flechas) que se unen a la placa de adhesión
intracelular densa ubicada en el lado citoplasmático de la
membrana plasmática. El espacio intercelular también
está ocupado por un material electrodenso (puntas de
flecha) que contiene desmocolinas y desmogleínas.
El espacio intercelular por arriba y debajo de la macula
adherens no está bien definido debido a la extracción de
la membrana plasmática para mostrar componentes de
esta estructura. 40 000 X

7Estructura de una unión de hendidura. Fotomicrografía

electrónica que muestra las membranas plasmáticas de
dos células adyacentes que forman una unión de
hendidura. La unidad de membranas (flechas) se acercan
entre sí reduciendo el espacio intercelular a un diámetro
de 2 nm. 76 000 X.
