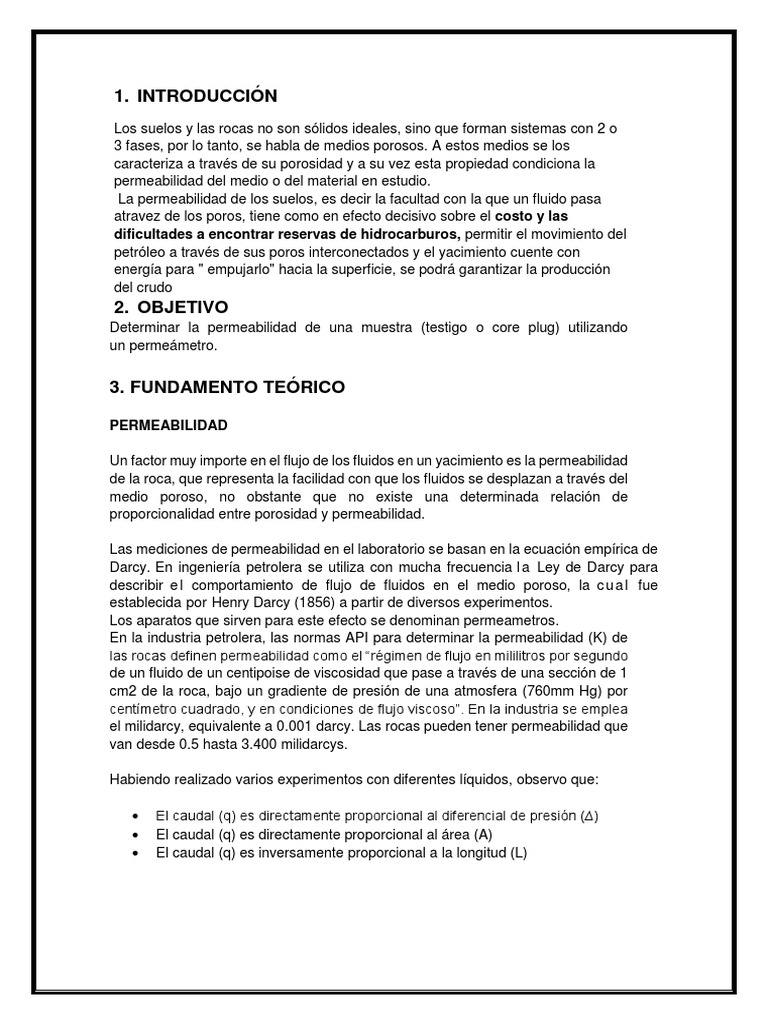

1.

INTRODUCCIÓN
Los suelos y las rocas no son sólidos ideales, sino que forman sistemas con 2 o
3 fases, por lo tanto, se habla de medios porosos. A estos medios se los
caracteriza a través de su porosidad y a su vez esta propiedad condiciona la
permeabilidad del medio o del material en estudio.
La permeabilidad de los suelos, es decir la facultad con la que un fluido pasa
atravez de los poros, tiene como en efecto decisivo sobre el costo y las
dificultades a encontrar reservas de hidrocarburos, permitir el movimiento del
petróleo a través de sus poros interconectados y el yacimiento cuente con
energía para " empujarlo" hacia la superficie, se podrá garantizar la producción
del crudo
2. OBJETIVO
Determinar la permeabilidad de una muestra (testigo o core plug) utilizando
un permeámetro.

3. FUNDAMENTO TEÓRICO

PERMEABILIDAD

Un factor muy importe en el flujo de los fluidos en un yacimiento es la permeabilidad

de la roca, que representa la facilidad con que los fluidos se desplazan a través del
medio poroso, no obstante que no existe una determinada relación de
proporcionalidad entre porosidad y permeabilidad.

Las mediciones de permeabilidad en el laboratorio se basan en la ecuación empírica de

Darcy. En ingeniería petrolera se utiliza con mucha frecuencia l a Ley de Darcy para
describir e l comportamiento de flujo de fluidos en el medio poroso, la c u a l fue
establecida por Henry Darcy (1856) a partir de diversos experimentos.
Los aparatos que sirven para este efecto se denominan permeametros.
En la industria petrolera, las normas API para determinar la permeabilidad (K) de
las rocas definen permeabilidad como el “régimen de flujo en mililitros por segundo
de un fluido de un centipoise de viscosidad que pase a través de una sección de 1
cm2 de la roca, bajo un gradiente de presión de una atmosfera (760mm Hg) por
centímetro cuadrado, y en condiciones de flujo viscoso”. En la industria se emplea
el milidarcy, equivalente a 0.001 darcy. Las rocas pueden tener permeabilidad que
van desde 0.5 hasta 3.400 milidarcys.

Habiendo realizado varios experimentos con diferentes líquidos, observo que:

 El caudal (q) es directamente proporcional al diferencial de presión (∆)

 El caudal (q) es directamente proporcional al área (A)
 El caudal (q) es inversamente proporcional a la longitud (L)
la ingeniería de reservorio ha definido las unidades de este parámetro de la
siguiente forma.

Su determinación se basa en la ley de Darcy. Para su aplicación deben determinarse

con exactitud las dimensiones de la muestra, esto es L = longitud, cm y S = sección,
cm2. Consiste básicamente en un dispositivo portamuestras, donde secoloca la muestra
que ha sido previamente preparada para la prueba mediante unlavado especial. A través
de l muestra de roca porosa se hace circular una corrientede un gas que puede ser aire
o nitrógeno. Las presiones de ingreso y salida de la muestra se miden en atmósferas
absolutas con los manómetros P1 y P2. La viscosidad del gas debe ser conocida con
exactitud, en cp. El caudal de gas, en este caso aire, Qa se mide en cm3/seg con un
orificio calibrado. Los datos aportados por la prueba pueden ser reemplazados en la
siguienet ecuación para dar la permeabilidad al aire:

TIPOS DE PERMEABILIDAD
La permeabilidad se clasifica en permeabilidad absoluta, efectiva y relativa.

 Absoluta: la capacidad de flujo o transmisión de fluidos a través de una

roca, obtenida cuando existe un solo fluido, o fase, presente en la roca.

 Efectiva: La capacidad de flujo preferencial o de transmisión de un fluido

particular cuando existen otros fluidos inmiscibles presentes en el
yacimiento (por ejemplo, la permeabilidad efectiva del gas en un
yacimiento de gas-agua).

 Relativa: Es la relación o razón entre la permeabilidad efectiva y la

permeabilidad absoluta y se expresa en forma fraccional.
Depende de la geometría del poro, la mojabilidad, la distribución del
fluido y la Saturación.

MEDICION DE LA PERMEABILIDAD
 La permeabilidad puede ser medida utilizando líquidos o gases, en la figura 1
se presentan las características de cada uno.

Figure: Medición de permeabilidad

Eliminación el efecto
klinkerberg

NO ES
LIQUIDOS Se aplica la Ley de
CONVENCIONAL Darcy directamente
PERMEABILID

LABORATORIO
AD

TESTIGOS Hay una potencial

modificación de la
permeabilidad por la
interacción del fluido
con la roca
GASES CONVENCIONAL

Se utiliza aire, N2 o
helio
PERMEAMETRO TKA-209

El permeámetro de gas de instrucción TKA-209 es un sistema básico de grado de

enseñanza que mide la permeabilidad de la muestra al gas (aire, nitrógeno o helio)
mediante el método de estado estacionario. La unidad está diseñada para ser operada
manualmente desde los controles en el panel frontal.

El manual de operación proporciona procedimientos concisos con fórmulas detalladas y

fotos de instrucciones. Se incluye una hoja de cálculo Excel ™ para facilitar el cálculo.
El TKA-209 incluye una liberación rápida de CHLC-117, núcleo de Hassler para
muestras de núcleo de 1.0 y 1.5 pulgadas de diámetro hasta 3 pulgadas de largo. Este
soporte de núcleo permite mediciones a presiones de confinamiento de hasta 500 psi.
4. MATERIALES Y EQUIPOS

 Permeámetro TKA-209
 Botellón de Helio
 Compresor de aire
 Regla
 Planilla de llenado de datos en Excel
 Un trapo limpio
 Testigo

5. PROCEDIMIENTO

Inicialmente, debe describir la muestra y redactar la descripción en el informe,

indicando el color, tipo de roca, forma, y una permeabilidad estimada.

Descripción de la muestra:
COLOR: Blanco o gris.
TIPO DE ROCA: Pómez, Roca ígnea volcánica.
FORMA: Cilíndrica.
PERMEABILIDAD ESTIMADA: 200 mDarcys

Verificar que la muestra este limpia y seca

Cargando una muestra

 Asegúrese que no haya obstrucciones dentro de la copa (verificar que esté
limpio y vacío)
  Asegúrese que no existan fugas (observar que el sistema sea cerrado)
 Ajuste la válvula de control de modo de confinamiento (confining mode
control valve) a venteo/vacío (VENT/VACUUM).

 Cargue el testigo en la copa insertándolo desde la parte inferior seguida de

la rosca de ajuste axial.

 Al cargar el testigo asegúrese que la parte superior de la copa este en

contacto con el testigo y la rosca de ajuste axial (rosca inferior) esté bien
ajustada antes de enviar la presión de confinamiento a la copa.

 Si la muestra es muy pequeña, puede ser necesario utilizar un espaciador

entre la parte inferior de la copa y la rosca.

 Establezca la presión de confinamiento requerida en el regulador del panel

frontal.

 Ajuste la válvula de selección de modo de confinamiento (confining mode

select valve) a presión (pressure), esto abrirá el espacio anular de la copa
para la salida desde el regulador de la presión de confinamiento (confining
pressure regulator) en el panel de control girando la perilla del regulador
hasta alcanzar la presión deseada usualmente entre 400 a 500 psi.

Midiendo la permeabilidad a gas estándar

 Ajuste ambas válvulas transductores de delta-P en bypass.

 Rote el regulador de presión UPSTREAM FLOW a cero.
 Una vez cargada la muestra en la copa conecte las líneas de flujo a la copa
 Ajuste la válvula HIGH Delta-P a INLINE (mantenga la de LOW Delta-P en
bypass)
 Incremente la presión de flujo de poro con el regulador PORE FLOW
PRESSURE
 Monitoree el medidor HIGH FLOW al incrementar la presión hasta que
termine de incrementar
 Si el Delta-P PRESSURE está por debajo de 3 psi continúe incrementando
la presión hasta que el caudal HIGH FLOW alcance un máximo de 15 cc/min
o el DEPTA-P PRESSURE alcance 3 psi
 Si el medidor de HIGH FLOW indica al menos 15cc/min a 3 psi, pare el ajuste
de presión y ajuste la válvula de control LOW DELTA-P a INLINE y espere a
que se equilibre la presión. Si el caudal incrementa por encima de 900 cc/min
disminuya la presión hasta tener un flujo estable a un caudal de 900 cc/min
 Si las condiciones anteriores se pueden alcanzar los valores equilibrados
pueden ser utilizados para determinar la permeabilidad. Si no se alcanzan
las condiciones anteriores se debe seguir el siguiente procedimiento
 Si el caudal incrementa por encima de 900 cc/min, pero la presión aguas
arriba es menor a 3 psi, reduzca la presión hasta que el caudal se estabilice
debajo de
1) 900cc/min. Ajuste la válvula LOW DELTA-P a INLINE y utilice el lector
de presión de LOW DELTA-P para los cálculos de permeabilidad
 Si el medidor de LOW DELTA-P nunca sube por encima de 0,5 psi y el caudal
es igual o mayor a 900 cc/min la muestra es muy permeable para el equipo
TKA-209. La prueba debe ser detenida.
 Si la presión alcanza de 3,5 a 4 psi y el caudal está por debajo de 900 cc/min
o si el caudal en el medidor LOW FLOW está por encima de 0,24 cc/min,
pero por debajo de 13,5 cc/min, los valores de UPSTREAM PRESSURE y
LOW FLOW pueden ser utilizados para determinar la permeabilidad.
 Si la presión HIGH DELTA-P alcanza entre 3,5 a 4 psi y el caudal este por
debajo de 0,24 cc/min, asegúrese que la válvula LOE DELTA P este ajustada
en BYPASS e incremente la presión hasta obtener un flujo mayor a 0,24
cc/min como máximo a 50 psi. Cuando se establezca el caudal y el medidor
de flujo este entre 0,24 y 13,5 cc/min, la presión y la lectura de caudal pueden
ser utilizadas para determinar la permeabilidad.
 Si le medidor de flujo nunca alcanza caudales mayores a 0,24 cc/min en el
LOW FLOW METER y la presión es de 50 psi, la muestra tiene muy baja
permeabilidad que el equipo no puede medir.
 Para una mayor precisión en las medidas, los caudales por debajo de
15cc/min deben ser leídos en el LOW FLOW METER, y los caudales
mayores a 15 cc/min deben ser leídos en el HIGH FLOW METER.
6. CALCULOS
 DATOS

temperatura 15ºC
Caudal de 3,250(cc/sec)
gas
Pb 1,102 atm
P1 1,203 atm
P2 1,000 atm
D 3,4 cm
L 5,2 cm

2 ∗ μ ∗ Qb ∗ Pb ∗ L
𝑲𝒂 = 2 2 ∗ 1000
A(P1 − P2 )
Aire

Viscosidad = (Temperatura)*0,0000493477 + 0,0171204

Viscosidad= ((15ºC) *0,0000493477) + 0,0171204
Viscosidad=0,01786 cP

2∗μ∗Qb ∗Pb ∗L
Permeabilidad: 𝑲𝒂 = A(P21 −P22 )
∗ 1000
cc
2 ∗ 0,01786 cP ∗ 3,250 (sec) ∗ 1 atm ∗ 5,2 cm
𝑲𝒂 = 𝜋 ∗ 1000
(4 ∗ 3,4 cm2 ) (1,2032 − 12 )

𝑲𝒂 = 𝟏𝟒𝟖, 𝟕 𝒎𝑫

7. CONCLUSIONES

Se logró determinar la permeabilidad de la muestra (testigo) empleando en laboratorio

permeámetro TKA-209, obteniendo una permeabilidad de 157,11mD, posteriormente se
logró obtener la permeabilidad manualmente para comparar los datos obtenidos en
laboratorio con los calculados, se obtuvo 148,68mD dando un error de 5,66.
La muestra se lo cataloga como excelente permeabilidad.
8. BIBLIOGRAFIA

 AMERICAN PETROLEUM INSTITUTE; Recommended practices for core

analysis; 1998
 CORETEST SYSTEMS,INC; TKA-209 GAS PERMEAMETER USER’S
MANUAL; 2009
 https://spanish.alibaba.com/product-detail/instructional-gas-permeameter-tka-
209--262475849.htm
 http://oilproduction.net/files/Parte_02_Reservorios_Lucio_Carrillo___Descripcio
n.pdf
