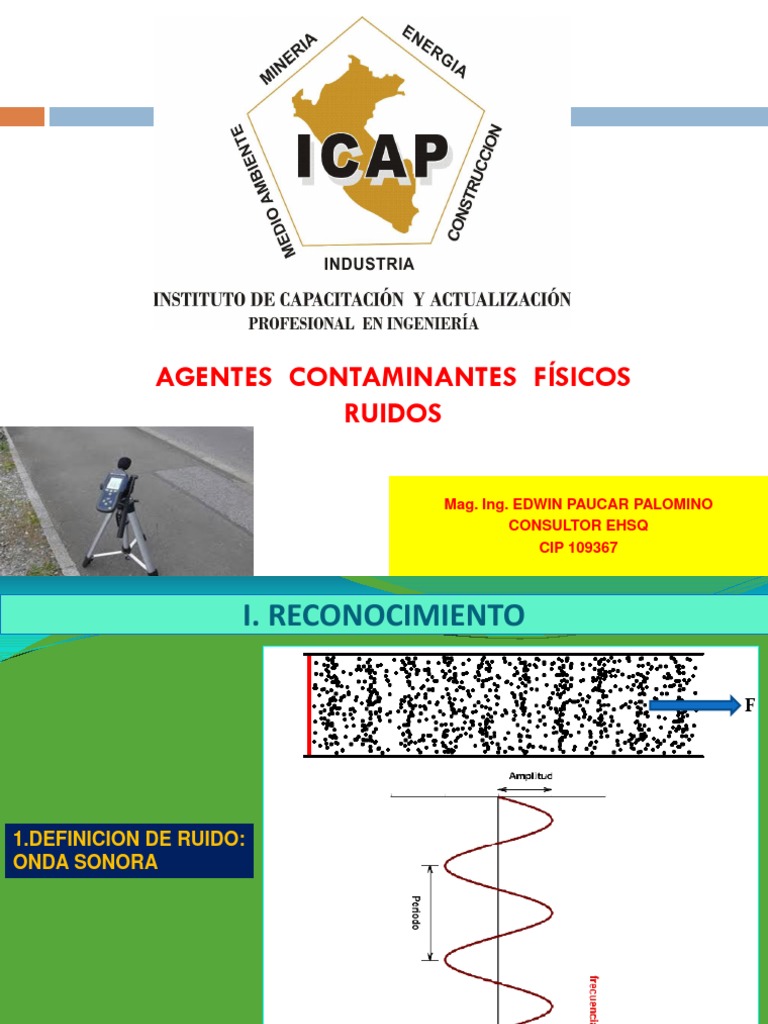

AGENTES CONTAMINANTES FÍSICOS

RUIDOS

Mag. Ing. EDWIN PAUCAR PALOMINO

CONSULTOR EHSQ
CIP 109367
 I. RECONOCIMIENTO

1.DEFINICION DE RUIDO:
ONDA SONORA
 I. RECONOCIMIENTO
2.FRECUENCIA (TONO)

Periodicidad con que se repite una oscilación. Su unidad

es el Hz (hertz) o ciclos por segundo.
 Graves(20-400Hz)
FRECUENCIA OCTAVAS
 Medios (400Hz y 2000Hz ) las más audibles . 20(37,5) -75 63

 Agudas(2000-20000 Hz) o más 75-150 125

150-300 250

altas son más perjudiciales 300-600 500

600-1200 1000

50, 63, 80, 100, 125, 160 1200-2400 2000

200, 250,315, 400, 500, 630
2400-4800 4000
800,1000, 1250, 1600, 2000, 2500
3150 4000, 5000, 6300, 8000,10000 4800 - 20000 8000

INFRASONIDO REGION AUDIBLE ULTRASONIDO

1Hz 20Hz 20000Hz 100000Hz

 I. RECONOCIMIENTO
2.FRECUENCIA (TONO)

A) FRECUENCIA (TONO) ESPECTRO DEL SONIDO

GRAVE
Frecuencia baja, MEDIO
tambor
AGUDO
Frecuencia alta,
Sirena

20Hz 20 000Hz

amplificación atenuación
 I. RECONOCIMIENTO
2.FRECUENCIA (TONO)
 I. RECONOCIMIENTO
3.INTENSIDAD SONORA O NIVEL DE PRESION SONORA

 Para medir la presión sonora no se

utiliza el PASCAL, por el amplio
margen que existe en el campo
audible, que varía entre los 20 µPa
(micro pascal) y 100 000 000 µPa.
 Entonces se adopta la escala
100Pa 134
logarítmica y se utiliza como unidad el
decibelio ( dB ) .

𝟐
Lp = d B = 10 Log 𝑷𝟐 / (20 µPa)
DE DONDE:
 I. RECONOCIMIENTO
3.INTENSIDAD SONORA O NIVEL DE PRESION SONORA

PROBLEMA 1
 Convierta 100 000 000 µPa a decibelios

RESOLUCIÓN:
Aplicamos la siguiente fórmula: Lp = 20 Log P/ (20 µPa)
Donde:
P = 100 000 000 µPa
Entonces:
Lp = 20 Log 100 000 000 µPa / 20 µPa
En una calculadora científica, tenemos:

Lp = 133.98 Db = 134 Db

Por lo tanto: 100 Pa = 134 dB

 I. RECONOCIMIENTO
NIVEL DE INTENSIDAD DEL SONIDO
140 dB pico o techo máximo de dolor y daño
130 dB Avión despegando
120 dB Motor de avión en marcha
110 dB Conciertos/inicio de dolor
100 dB Perforadora eléctrica – lesión auditiva
90 dB Tráfico vehicular
80 dB tren

 Los ruidos de120 dB es el 70 dB Aspiradora

denominado “umbral del
dolor” daño auditivo 50/60 dB Aglomeración de gente

40 dB Conversación
20 dB Biblioteca
10 dB Respiración tranquila
0 dB Umbral de audición
 I. RECONOCIMIENTO
4. CURVAS ISOFÓNICAS

 Estas curvas relacionan

la frecuencia y la
intensidad de dos
sonidos para que éstos
sean percibidos como
igual, con lo que todos
los puntos sobre una
misma curva isofónica
tienen la misma 48
sonoridad, denominado
FON 30
 I. RECONOCIMIENTO
5. ESCALAS DE PONDERACION

 Escala A . Mide la respuesta del oído. Es la más

sensible a las frecuencias intermedias, su unidad
decibel A (dBA).
 I. RECONOCIMIENTO
6. TIPOS DE RUIDOS
DE ACUERDO AL NIVEL DE PRESION SONORA

 Lento (slow, S): mide un valor por cada un segundo, para ruidos estacionarios.
 Rápido (fast, F): mide 8 valores por cada segundo, para ruidos inestables o fluctuantes.
 Impulso (impulse, I): mide un valor por cada 35 milisegundos, para ruido impulso, con intervalo
mayor a 30 d B y como máximo 140 d B.
 I. RECONOCIMIENTO

7. EFECTOS DE LOS RUIDOS

Martillo
Caracol
Yunque
Estribo

Tímpano Nervio
Pabellón Auditivo
Auditivo
Conducto
Órgano de Corti
Auditivo Trompa de
Eustaquio

OIDO OIDO OIDO

EXTERNO MEDIO INTERNO
ISO 1999:2013
Acústica - Estimación de la pérdida de audición inducida por el ruido
 I. RECONOCIMIENTO
8. EFECTOS DE LOS RUIDOS -FACTORES DE RIESGO

La PRESBIACUSIA se debe al deterioro La HIPOACUSIA pueden

producido en el sistema auditivo generado clasificarse en:
 NIVEL DE PRESIÓN
por la edad, principalmente a nivel del oído Ligera: con una pérdida de 20-
SONORA 40 dB; Media: con una pérdida
interno y del nervio auditivo. Se presenta
 TIPO DE RUIDO en, aproximadamente, un 25% de las de 40-70 dB
 TIEMPO DE personas en edades comprendidas entre Severa: una pérdida de 70-90
EXPOSICIÓN los 65 y los 75 años y en un 70-80% de los dB
 EDAD mayores de 75 años.
Profunda: una pérdida superior
a 90 dB

Células Ciliadas Normales

Células Ciliadas Dañadas

 II. EVALUACION
1. SONÓMETRO – TRABAJO Y TAREAS
SONÓMETRO: Es un instrumento electrónico
que mide la presión sonora, que consta de
micrófono, amplificador , atenuador, filtros
correctores e Indicador de medida.
Sonómetro Integrador (PROMEDIA)
Sonómetro No Integrador (SOLO LEE)
ISO 1999 REQUISITOS DE MONITOREO
SONOMETRO TIPO 2 ANSI S1.4-1983
 Descripción de puesto de trabajo, 8Hrs
(70%) si es estable TRES MEDICIONES
DE 5 minutos de acuerdo al Grupo de
Exposición similar (GES). Var < 3 d B
 Información de campo
 Calibración en campo inicio y final variación
< 0,5 db, verificar el nivel de batería.
 Posición y dirección del micrófono:
viento<5m/s; HR<90%, a 1,5 m del piso o a
nivel medio de la cabeza y en dirección al
oído mas expuesto, o dentro de la esfera
imaginaria de 60 cm de diámetro. Ambiente
de 1 a 12 metros de fuente, evitar
interferencias.
 Parámetro:
F, S ,I
A,B,C
LECTURA: SPL, Leq, TWA
 Elaborar el informe
 II. EVALUACION
2. CALIBRACIONES

 ANUAL
 DE CAMPO (ANSI S12.19-1996)

A UNA FRECUENCIA 114 dB y

1000 Hz

TIPO USO PRECISIÓN

TIPO O LABORATORIO +- 0,1
TIPO 1 EQUIPOS CLASE 1Y2 +-0,3
TIPO 2 EQUIPOS CLASE 2 +-0,5
 II. EVALUACION
3. SUMA DE NIVELES DE PRESIÓN SONORA

PROBLEMA:
Al realizar mediciones en un punto y en el mismo instante se
determina varios ruidos procedentes de:
 Un tractor 120 d B (A)
 Un camión 101 d B (A)
 Un rompe pavimentos 117 d B (A)

Determine el nivel de presión sonora equivalente en dicho punto.

 II. EVALUACION
RESOLUCIÓN:
ORDENAMOS LOS VALORES DE MENOR A MAYOR:
101 117 120

DIFERENCIA= 16
AL MAYOR =0,1 DIFERENCIA= 2,9
AL MAYOR = 1,8

117,1
121,8 d B (A)= 122 d B (A)
DIFERENCIA 0 1 2 3 4 5 6 7 8 9 10 12 14 16
SONORA

CANTIDA DE
DECIBEL QUE SE
DEBE AUMENTAR
3 2,6 2,1 1,8 1,5 1,2 1 0,8 0,6 0,5 0,4 0,3 0,2 0,1
AL MAYOR

10𝑙𝑝1/10 + 10𝑙𝑝2/10 +⋯…..

Leq = 10 log
𝑛
 II. EVALUACION
4. NIVEL DE PRESION SONORA EQUIVALENTE CONTINUA

dB LP3
LP1
LP2

Tiempo en minutos

T1 T2 T3

𝑇1 .10𝐿𝑃1/10 +𝑇2 . 10𝐿𝑃2/10 + …..

Leq = 10 log
𝑇1+𝑇2+ …………
 II. EVALUACION
4. NIVEL DE PRESION SONORA EQUIVALENTE CONTINUA

PROBLEMA:
Un trabajador de la industria automotriz está expuesto a dos
fuentes sonoras durante su jornada de trabajo:
TALLER DE 2:15 86 dB (A)
ESMERILADO HORAS

TALLER DE CORTE 5:45 82 dB (A)

HORAS

Determine el nivel de presión sonora equivalente continuo. Sí se sabe que

la exposición máxima es de 85 dB (A) durante una jornada de trabajo.
 II. EVALUACION
4. NIVEL DE PRESION SONORA EQUIVALENTE CONTINUA

RESOLUCIÓN:

2:15 HORAS = 135 minutos

5:45 HORAS = 345 minutos

135 .1086/10 +345 . 1082/10

Leq = 10 log
135 + 345

Leq = 83,54 dB (A) = 84 dB (A)

 II. EVALUACION
5. MONITOREO DE RUIDO SEGÚN ISO 9612-2010 - TRABAJO

PROBLEMA:
Si los niveles de ruido del trabajo de soldadura que realiza un trabajador
durante las 8 horas; medidos en tres tiempos de 5 min. cada una, es:
Lp,A,eqT1= 80,1 dB Lp,A,eqT2= 82,2 dB Lp,A,eqT3= 79,6 dB

10𝑙𝑝1/10 + 10𝑙𝑝2/10 +⋯…..

Leq = 10 log
𝑛
determine el nivel diario de exposición al ruido

Obs. Las diferencias no debe ser mayor a 3 dB y la

Tarea realizada no menor al 70% de la jornada.
 II. EVALUACION
5. MONITOREO DE RUIDO SEGÚN ISO 9612-2010 - TRABAJO

RESOLUCION:
Según dato el nivel diario medidos en tres tiempos de 5 min. cada una, es:
Lp,A,eqT1= 80,1 dB Lp,A,eqT2= 82,2 dB Lp,A,eqT3= 79,6 dB

1080,1/10 + 1082,2/10 +1079,6/10

Leq = 10 log
3

Leq = 80,8 d B
 II. EVALUACION
6. MONITOREO DE RUIDO SEGÚN ISO 9612-2010 - TAREAS

PROBLEMA:
El nivel de exposición al ruido de los soldadores que trabajan en un taller
mecánico, se determina utilizando las mediciones basadas en las tareas bien
definidas. La jornada laboral consta de la siguiente secuencia de tareas:
 El nivel de ruido durante la planificación es 70 dB. Durante 1,5 horas
 En la soldadura el nivel de ruido es 80,8 d B durante 5 horas
 El nivel de ruido del pulido, es de 90,1 dB. Durante 1.5 horas

Determine la contribución al nivel diario de exposición

al ruido durante las 8 horas.

Leq,8h,1 = Leq,t1 + 10Log(t1/8)

 II. EVALUACION
6. MONITOREO DE RUIDO SEGÚN ISO 9612-2010 - TAREAS

RESOLUCIÓN:
Aplicamos para cada tarea la contribución a 8 horas:
Leq,8h,1 = Leq,t1 + 10Log(t1/8)

a) Planificación : Leq,8h,1 = 70 + 10Log(1,5/8) = 62,7 d B

b) Soldadura : Leq,8h,2 = 80,8 + 10Log(5/8) = 78,8 d B
c) Pulido : Leq,8h,3 = 90,1 + 10Log(1,5/8) = 82,8 d B
1062,7/10 + 1078,8/10 +1082,8/10
Leq,8h = 10 log
3

Leq,8h = 79,5 d B
 II. EVALUACION
7. DOSÍMETRO – JORNADA COMPLETA

DOSÍMETRO: Es un instrumento electrónico ideal para medición

del nivel de ruido al que está expuesto un trabajador. Acumula
con un contador digital los niveles de ruido.

 Instalar en trabajador seleccionado

aleatoriamente. 20-30% de trabajadores.
 No debe interferir las labores.
 Micrófono a 10cm del oído o la mitad del
hombro (ISO 9612-2010).
 Cubrir o asegurar los cables
 Tiempo de medición mayor a 70% del tiempo
de la jornada.
 Calibración inicial y final < 1 db.
 Informe final

TIPO USO PRECISIÓN

TIPO 1 HIGIENE +- 0,5
TIPO 2 USO +-1.0
GENERAL

TIPO 1 ANSI S1.25-1991

 II. EVALUACION
7. CRITERIO DE VALORACION – TIEMPO DE EXPOSICION

100%

NIOSH
( National Institute for Occupational Safety and Healt)

R.M. 375 -2008-TR

𝑇𝑒𝑥𝑝(𝑠)
% DOSIS = 100 x x 2(𝐿𝑒𝑞−85)/3
28800
 II. EVALUACION
7. CRITERIO DE VALORACION DEL RUIDO - DOSIS

PROBLEMA:

Un higienista mide la exposición de un trabajador como sigue:

88 dBA por 2 horas
85 dBA por 4 horas
82 dBA por 2 horas
Así, determinar la dosis de exposición :

 t1 t 2 tN 
Dosis 100    ... 
 T1 T2 TN 
 II. EVALUACION
7. CRITERIO DE VALORACION DEL RUIDO

RESOLUCIÓN:
88 dBA por t1 = 2 horas( T1 = 4 horas son permitidas a este nivel),
85 dBA por t2 = 4 horas ( T2 = 8 horas son permitidas a este nivel),
82 dBA por t3 = 2 horas ( T3= 16 horas son permitidas a este nivel)
Así, determinar la dosis de exposición :

2 4 2 
Dosis  100      112.5%
 4 8 16 

R.M. 375 -2008-TR

Dado que excede el 100% de la dosis diaria, se dirá que la exposición de

este trabajador está por encima del límite máximo permisible
 III. CONTROL DE RUIDOS
1.TÉCNICAS DE CONTROL DE RUIDOS

FOCO MEDIO RECEPTOR

CONTROL EN EL CONTROL EN LA VÍA CONTROL EN LA
ORIGEN DE TRANSMISIÓN PERSONA EXPUESTA
1. Cambios en los 1. Instalación de 1. Protectores auditivos
procesos ( reducir pantallas (barreras) 2. Tiempo de
velocidad de rotación) 2. Material acústico exposición ( rotación
(Absorbancia del
2. Rediseño ( reducir área de trabajadores)
recinto)
que vibra, uso de 3. Distancia de 3. vigilancia
silenciadores, propagación de ondas epidemiológica
aislamiento) (disposición de
3. Mantenimiento ( maquinas)
lubricado, cambio de
partes desgastadas)
 III. CONTROL DE RUIDOS
2. CONTROL DE RUIDOS

Para ruidos graves:

Paneles vibrantes, Placas
Madera contrachapada de 15 mm; d = 60 mm

FRECUENCIAS MEDIAS:
PLACAS PERFORADAS

Para ruidos agudos:

Materiales porosos como fibras, virutas, yeso,
tecnopork, resonadores.
 :
III. CONTROL DE RUIDOS
3 . CONTROL DE RUIDOS EN EL RECEPTOR
TIPOS DE PROTECTORES AUDITIVOS

7
GRACIAS
