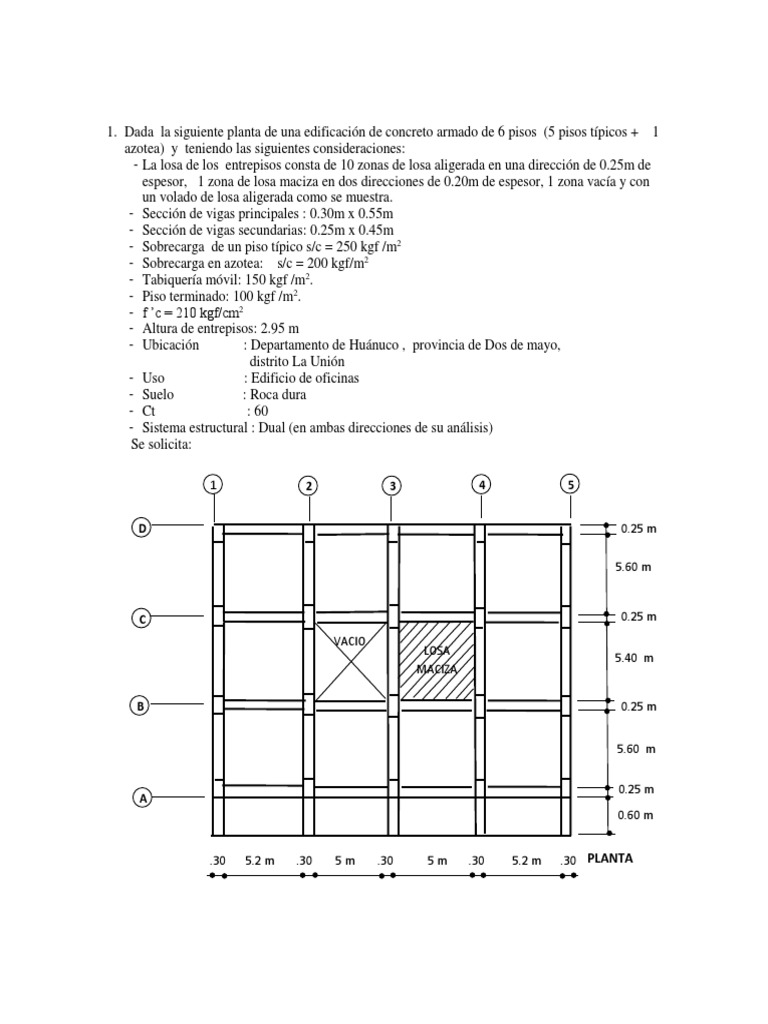

1.

Dada la siguiente planta de una edificación de concreto armado de 6 pisos (5 pisos típicos + 1
azotea) y teniendo las siguientes consideraciones:
- La losa de los entrepisos consta de 10 zonas de losa aligerada en una dirección de 0.25m de
espesor, 1 zona de losa maciza en dos direcciones de 0.20m de espesor, 1 zona vacía y con
un volado de losa aligerada como se muestra.
- Sección de vigas principales : 0.30m x 0.55m
- Sección de vigas secundarias: 0.25m x 0.45m
- Sobrecarga de un piso típico s/c = 250 kgf /m2
- Sobrecarga en azotea: s/c = 200 kgf/m2
- Tabiquería móvil: 150 kgf /m2.
- Piso terminado: 100 kgf /m2.
- f ’c = 210 kgf/cm2
- Altura de entrepisos: 2.95 m
- Ubicación : Departamento de Huánuco , provincia de Dos de mayo,
distrito La Unión
- Uso : Edificio de oficinas
- Suelo : Roca dura
- Ct : 60
- Sistema estructural : Dual (en ambas direcciones de su análisis)
Se solicita:

1 2 3 4 5

D 0.25 m

5.60 m

C 0.25 m
VACIO
LOSA
5.40 m
MACIZA

B 0.25 m

5.60 m

0.25 m
A
0.60 m

.30 5.2 m .30 5m .30 5m .30 5.2 m .30 PLANTA

Se solicita
a) Predimensionar la sección de la columna (más desfavorable) considerando una densidad
de peso por piso de 850 kgf /m2
b) Calcular la fuerza del cortante basal.
c) Predimensionar las placas considerando que en el eje X las placas tendrán un espesor
de 0.20m y en el eje Y las placas tendrán un espesor de 0.25m. Considerar el 75% del
cortante basal y esfuerzo de corte calculado con la siguiente fórmula
Esf .corte  0.55 f 'c
d) Presentar una propuesta de distribución de las placas acotadas.
