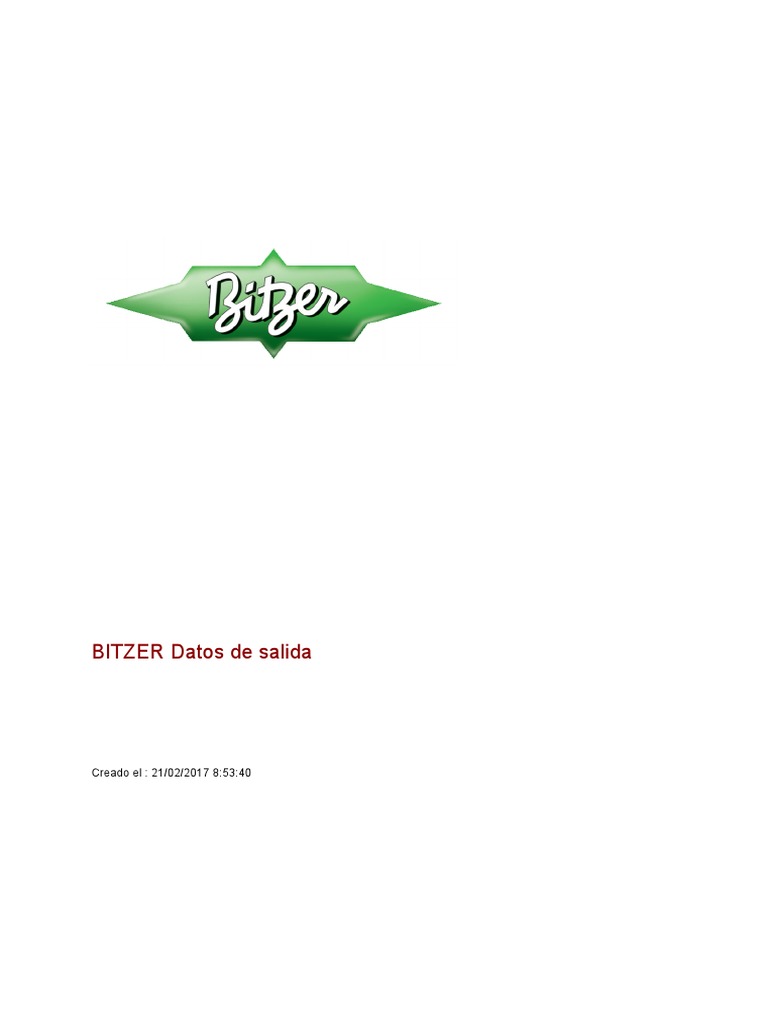

BITZER Datos de salida

Creado el : 21/02/2017 8:53:40

 Unidad Condensadora

BITZER Software v6.6.0 rev1719 21/02/2017 / Todos los datos son susceptibles de cambio 2/6

Índice

Proyecto de estudio................................................................................................................................................... 3
Selección del Compresor: Unidades condensadoras................................................................................................ 4
Datos técnicos: LH64E/2DES-3Y.............................................................................................................................. 5
Unidades condensadoras.......................................................................................................................................... 6
 Unidad Condensadora

BITZER Software v6.6.0 rev1719 21/02/2017 / Todos los datos son susceptibles de cambio 3/6

Proyecto de estudio
Selección de compresores
Unidades condensadoras 1x LH64E/2DES-3Y
 Unidad Condensadora

BITZER Software v6.6.0 rev1719 21/02/2017 / Todos los datos son susceptibles de cambio 4/6

Selección del Compresor: Unidades condensadoras

Valores de entrada
Unidad modelo LH64E/2DES-3Y
Serie Estándar
Refrigerante R134a
Temperatura de referencia Temp. en el punto de rocío
Temp. de evaporación 4,00 °C
Temperatura ambiente 22,0 °C
Temperatura de gas aspirado 10,00 °C
Recalentamiento útil 4,00 K
Modo de funcionamiento Auto
Alimentación eléctrica 460V-3-60Hz
Regulador de capacidad 100%

Resultado
Unidad modelo LH64E/2DES-3Y-40S
Escalones de capacidad 100%
Potencia frigorífica 10,19 kW
Potencia en el evap. 10,08 kW
Potencia absorbida * 2,72 kW
Corriente (460V) 4,45 A
Gama de tensiones 440-480V
Caudal másico 234 kg/h
Temp. de condensación 37,9 °C
Subenfriamiento del líquido 3,00 K
Modo de funcionamiento Estándar

Datos provisionales
*Potencia absorbida incluyendo energía del ventilador
Rendimientos certificados ASERCOM (ver T.Datos/Notas)

Límites de aplicación

Leyenda
enfriamiento adicional

sobrecalentamiento del gas de

aspiración >10K
M1: motor 1

M2: motor 2
 Unidad Condensadora

BITZER Software v6.6.0 rev1719 21/02/2017 / Todos los datos son susceptibles de cambio 5/6

Datos técnicos: LH64E/2DES-3Y

Dimensiones y conexiones

Datos técnicos
Informaciones técnicas
Peso 130 kg
Anchura total 1000 mm
Profundidad total 672 mm
Altura total 687 mm
Conexión linea aspiración 22 mm - 7/8''
Conexión linea liquido 12 mm - 1/2''
Ventilador: Cantidad 1xEC
Tensión (otro bajo demanda) 230V-1-50Hz (Standard)
Corriente / capacidad de cada ventilador 1,8 A / 330 W
Flujo volumétrico de aire del condensador 50Hz 3100 m³/h
Tensión (otro bajo demanda) 230V-1-60Hz (Standard)
Corriente / capacidad de cada ventilador 1,8 A / 330 W
Flujo volumétrico de aire del condensador 50Hz 3100 m³/h
El volumen de la bateria 1,05 dm3
Recipiente colector (standard) FS076
Máx. carga refrigerante 90% a 20°C
R22 8,5 kg
R134a 8,6 kg
R407C 8,1 kg
R404A/R507A 7,5 kg
R407A
R407F
Recipiente colector (opción) FS125
R22 14,2 kg
R134a 14,3 kg
R407C 13,6 kg
R404A/R507A 12,5 kg
Estándar de entrega
Línea de descarga Standard
Carga de gas neutro Standard
Opciones disponibles
Separador de aceite Option
Retención incorporada Option
Conmutador de alta y baja presión Option
Accesorios Option
Caja protectora contra los agentes meteorológicas Option
Ventiladores : control de velocidad electrónico Option
Nivel sonoro medido
Datos de compresores: ver programa compresor
 Unidad Condensadora

BITZER Software v6.6.0 rev1719 21/02/2017 / Todos los datos son susceptibles de cambio 6/6
Unidades condensadoras

Unidades Condensadoras
Motor 1 = p.ej. LH..E/4TES-12 con 12 "CV", primario para Aire Acondicionado (p.ej. R22, R407C) y Temperatura Positivas
(p.ej.: R134a, R407A, R407F, R404A, R507A, R22) y Clima con R134a y temperaturas de ambiente altas.
Motor 2 = p.ej. LH..E/4TES-9 con 8 "CV", para la refrigeración con temperaturas positivas y negativas (p.ej.: R404A, R507A,
R407F, R407A) y A/A o refrigeración con R134a.
Motor 3 = p.ej. 4TES-8, Refrigeración con R134a.
Para obtener más información sobre el rango de aplicación, utilice el botón "Límites".

Operación para LH..E/4VES-7 hasta LH..E/6HE-28 con R22

CIC = inyección de líquido para aplicación a baja temperatura, motor enfriado por los gases de aspiración.

Especificaciones para la emisión sonora del Ecostar

Los datos se basan en operación a 50 Hz con R404A.
Presión sonora: Los datos son válidos para emisiones en campo libre según EN13487 con una forma de referencia
paralelepipédica a una distancia de 10m.
Para más información consulte la información técnica para los datos sonoros.
Leyenda y posición de las "Dimensiones":
1 Entrada gas aspirado
2 Línea descarga
3 Línea condensados
4 Salida del refrigerante
5 Conexión de la válvula de sobrepresión
