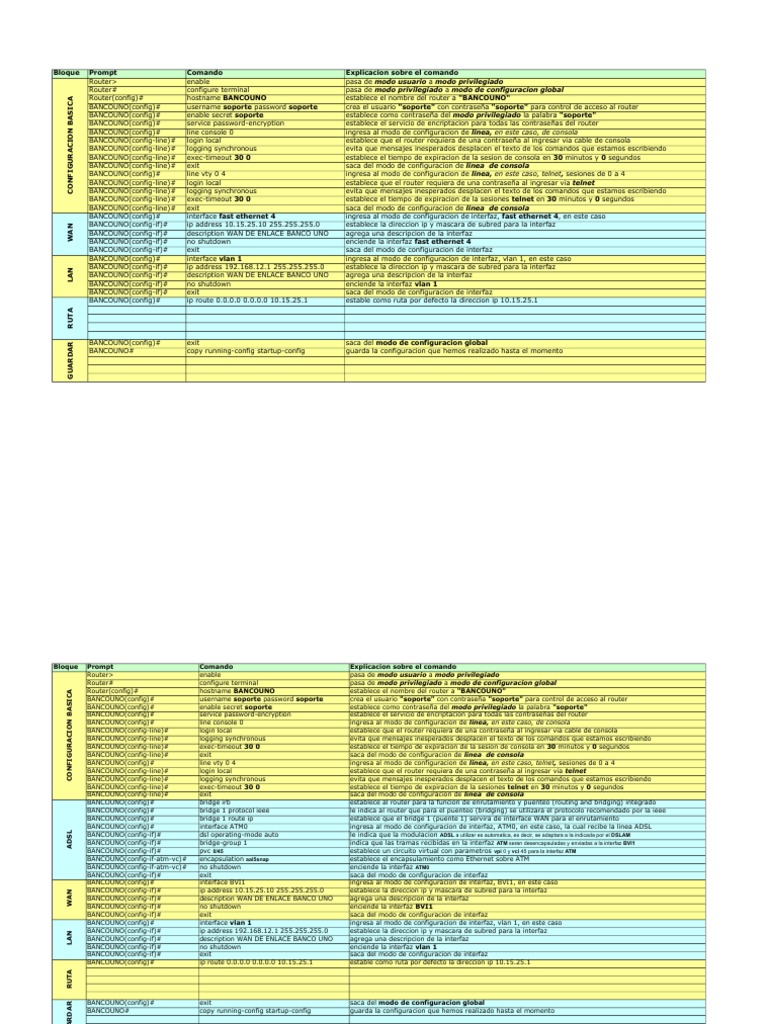

Bloque Prompt Comando Explicacion sobre el comando

Router> enable pasa de modo usuario a modo privilegiado

Router# configure terminal pasa de modo privilegiado a modo de configuracion global
Router(config)# hostname BANCOUNO establece el nombre del router a "BANCOUNO"
CONFIGURACION BASICA

BANCOUNO(config)# username soporte password soporte crea el usuario "soporte" con contraseña "soporte" para control de acceso al router
BANCOUNO(config)# enable secret soporte establece como contraseña del modo privilegiado la palabra "soporte"
BANCOUNO(config)# service password-encryption establece el servicio de encriptacion para todas las contraseñas del router
BANCOUNO(config)# line console 0 ingresa al modo de configuracion de linea, en este caso, de consola
BANCOUNO(config-line)# login local establece que el router requiera de una contraseña al ingresar via cable de consola
BANCOUNO(config-line)# logging synchronous evita que mensajes inesperados desplacen el texto de los comandos que estamos escribiendo
BANCOUNO(config-line)# exec-timeout 30 0 establece el tiempo de expiracion de la sesion de consola en 30 minutos y 0 segundos
BANCOUNO(config-line)# exit saca del modo de configuracion de linea de consola
BANCOUNO(config)# line vty 0 4 ingresa al modo de configuracion de linea, en este caso, telnet, sesiones de 0 a 4
BANCOUNO(config-line)# login local establece que el router requiera de una contraseña al ingresar via telnet
BANCOUNO(config-line)# logging synchronous evita que mensajes inesperados desplacen el texto de los comandos que estamos escribiendo
BANCOUNO(config-line)# exec-timeout 30 0 establece el tiempo de expiracion de la sesiones telnet en 30 minutos y 0 segundos
BANCOUNO(config-line)# exit saca del modo de configuracion de linea de consola
BANCOUNO(config)# interface fast ethernet 4 ingresa al modo de configuracion de interfaz, fast ethernet 4, en este caso
BANCOUNO(config-if)# ip address 10.15.25.10 255.255.255.0 establece la direccion ip y mascara de subred para la interfaz
WAN

BANCOUNO(config-if)# description WAN DE ENLACE BANCO UNO agrega una descripcion de la interfaz
BANCOUNO(config-if)# no shutdown enciende la interfaz fast ethernet 4
BANCOUNO(config-if)# exit saca del modo de configuracion de interfaz
BANCOUNO(config)# interface vlan 1 ingresa al modo de configuracion de interfaz, vlan 1, en este caso
BANCOUNO(config-if)# ip address 192.168.12.1 255.255.255.0 establece la direccion ip y mascara de subred para la interfaz
LAN

BANCOUNO(config-if)# description WAN DE ENLACE BANCO UNO agrega una descripcion de la interfaz
BANCOUNO(config-if)# no shutdown enciende la interfaz vlan 1
BANCOUNO(config-if)# exit saca del modo de configuracion de interfaz
BANCOUNO(config)# ip route 0.0.0.0 0.0.0.0 10.15.25.1 estable como ruta por defecto la direccion ip 10.15.25.1
RUTA

BANCOUNO(config)# exit saca del modo de configuracion global

GUARDAR

BANCOUNO# copy running-config startup-config guarda la configuracion que hemos realizado hasta el momento
Bloque Prompt
Router>
Router#
Router(config)#
CONFIGURACION BASICA
BANCOUNO(config)#
BANCOUNO(config)#
BANCOUNO(config)#
BANCOUNO(config)#
BANCOUNO(config-line)#
BANCOUNO(config-line)#
BANCOUNO(config-line)#
BANCOUNO(config-line)#
BANCOUNO(config)#
BANCOUNO(config-line)#
BANCOUNO(config-line)#
BANCOUNO(config-line)#
BANCOUNO(config-line)#
BANCOUNO(config)#
BANCOUNO(config)#
BANCOUNO(config)#
BANCOUNO(config)#
ADSL
BANCOUNO(config-if)#
BANCOUNO(config-if)#
BANCOUNO(config-if)#
BANCOUNO(config-if-atm-vc)#
BANCOUNO(config-if-atm-vc)#
BANCOUNO(config-if)#
BANCOUNO(config)#
BANCOUNO(config-if)#
WAN
BANCOUNO(config-if)#
BANCOUNO(config-if)#
BANCOUNO(config-if)#
BANCOUNO(config)#
BANCOUNO(config-if)#
LAN
BANCOUNO(config-if)#
BANCOUNO(config-if)#
BANCOUNO(config-if)#
BANCOUNO(config)#
RUTA
BANCOUNO(config)#
GUARDAR
BANCOUNO#
Comando Explicacion sobre el comando
enable pasa de modo usuario a modo privilegiado
configure terminal pasa de modo privilegiado a modo de configuracion global
hostname BANCOUNO establece el nombre del router a "BANCOUNO"
username soporte password soporte crea el usuario "soporte" con contraseña "soporte" para control de acceso al router
enable secret soporte establece como contraseña del modo privilegiado la palabra "soporte"
service password-encryption establece el servicio de encriptacion para todas las contraseñas del router
line console 0 ingresa al modo de configuracion de linea, en este caso, de consola
login local establece que el router requiera de una contraseña al ingresar via cable de consola
logging synchronous evita que mensajes inesperados desplacen el texto de los comandos que estamos escribiendo
exec-timeout 30 0 establece el tiempo de expiracion de la sesion de consola en 30 minutos y 0 segundos
exit saca del modo de configuracion de linea de consola
line vty 0 4 ingresa al modo de configuracion de linea, en este caso, telnet, sesiones de 0 a 4
login local establece que el router requiera de una contraseña al ingresar via telnet
logging synchronous evita que mensajes inesperados desplacen el texto de los comandos que estamos escribiendo
exec-timeout 30 0 establece el tiempo de expiracion de la sesiones telnet en 30 minutos y 0 segundos
exit saca del modo de configuracion de linea de consola
bridge irb establece al router para la funcion de enrutamiento y puenteo (routing and bridging) integrado
bridge 1 protocol ieee le indica al router que para el puenteo (bridging) se utilizara el protocolo recomendado por la ieee
bridge 1 route ip establece que el bridge 1 (puente 1) servira de interface WAN para el enrutamiento
interface ATM0 ingresa al modo de configuracion de interfaz, ATM0, en este caso, la cual recibe la linea ADSL
dsl operating-mode auto le indica que la modulacion ADSL a utilizar es automatica, es decir, se adaptara a la indicada por el DSLAM
bridge-group 1 indica que las tramas recibidas en la interfaz ATM seran desencapsuladas y enviadas a la interfaz BVI1
pvc 0/45 establece un circuito virtual con parametros vpi 0 y vci 45 para la interfaz ATM
encapsulation aal5snap establece el encapsulamiento como Ethernet sobre ATM
no shutdown enciende la interfaz ATM0
exit saca del modo de configuracion de interfaz
interface BVI1 ingresa al modo de configuracion de interfaz, BVI1, en este caso
ip address 10.15.25.10 255.255.255.0 establece la direccion ip y mascara de subred para la interfaz
description WAN DE ENLACE BANCO UNO agrega una descripcion de la interfaz
no shutdown enciende la interfaz BVI1
exit saca del modo de configuracion de interfaz
interface vlan 1 ingresa al modo de configuracion de interfaz, vlan 1, en este caso
ip address 192.168.12.1 255.255.255.0 establece la direccion ip y mascara de subred para la interfaz
description WAN DE ENLACE BANCO UNO agrega una descripcion de la interfaz
no shutdown enciende la interfaz vlan 1
exit saca del modo de configuracion de interfaz
ip route 0.0.0.0 0.0.0.0 10.15.25.1 estable como ruta por defecto la direccion ip 10.15.25.1
exit saca del modo de configuracion global
copy running-config startup-config guarda la configuracion que hemos realizado hasta el momento
Bloque Prompt Comando Explicacion sobre el comando
Router> enable pasa de modo usuario a modo privilegiado
Router# configure terminal pasa de modo privilegiado a modo de configuracion global
Router(config)# hostname BANCOUNO establece el nombre del router a "BANCOUNO"
CONFIGURACION BASICA

BANCOUNO(config)# username soporte password soporte crea el usuario "soporte" con contraseña "soporte" para control de acceso al router
BANCOUNO(config)# enable secret soporte establece como contraseña del modo privilegiado la palabra "soporte"
BANCOUNO(config)# service password-encryption establece el servicio de encriptacion para todas las contraseñas del router
BANCOUNO(config)# line console 0 ingresa al modo de configuracion de linea, en este caso, de consola
BANCOUNO(config-line)# login local establece que el router requiera de una contraseña al ingresar via cable de consola
BANCOUNO(config-line)# logging synchronous evita que mensajes inesperados desplacen el texto de los comandos que estamos escribiendo
BANCOUNO(config-line)# exec-timeout 30 0 establece el tiempo de expiracion de la sesion de consola en 30 minutos y 0 segundos
BANCOUNO(config-line)# exit saca del modo de configuracion de linea de consola
BANCOUNO(config)# line vty 0 4 ingresa al modo de configuracion de linea, en este caso, telnet, sesiones de 0 a 4
BANCOUNO(config-line)# login local establece que el router requiera de una contraseña al ingresar via telnet
BANCOUNO(config-line)# logging synchronous evita que mensajes inesperados desplacen el texto de los comandos que estamos escribiendo
BANCOUNO(config-line)# exec-timeout 30 0 establece el tiempo de expiracion de la sesiones telnet en 30 minutos y 0 segundos
BANCOUNO(config-line)# exit saca del modo de configuracion de linea de consola
BANCOUNO(config)# ip dhcp pool CYBER establece para el pool DHCP el nombre "CYBER"
BANCOUNO(dhcp-config)# network 192.168.12.0 255.255.255.0 establece la red a entregarse en el pool
DHCP

BANCOUNO(dhcp-config)# default router 192.168.12.1 establece la direccion ip de la puerta de enlace a configurarse en las tarjetas de red de los equipos clientes
BANCOUNO(dhcp-config)# dns-server 200.62.64.1 200.62.64.1 establece la direccion ip de los servidores DNS a configurarse en las tarjetas de red de los equipos clientes
BANCOUNO(dhcp-config)# lease 7 establece el tiempo de expiracion del contrato DHCP en 7 dias
BANCOUNO(dhcp-config)# exit saca de la configuracion del pool DHCP
BANCOUNO(config)# access-list 5 permit 192.168.12.0 0.0.0.255 establece para la lista de acceso 5 que se permitan todos los paquetes cuya ip inicie con 192.168.12
NAT

BANCOUNO(config)# access-list 5 deny any establece para la lista de acceso 5 que se bloqueen todos los paquetes que no cumplan las condiciones anteriores
BANCOUNO(config)# ip nat inside source list 5 interface fastEthernet 4 overload establece la traduccion de direcciones privadas en la interfaz LAN sobre la direccion publica en la interfaz WAN
BANCOUNO(config)# interface fast ethernet 4 ingresa al modo de configuracion de interfaz, fast ethernet 4, en este caso
BANCOUNO(config-if)# ip address 200.62.75.14 255.255.255.0 establece la direccion ip y mascara de subred para la interfaz
WAN

BANCOUNO(config-if)# description WAN DE ENLACE BANCO UNO agrega una descripcion de la interfaz
BANCOUNO(config-if)# ip nat outside establece la interfaz fastEthernet 4 como interfaz de salida
BANCOUNO(config-if)# no shutdown enciende la interfaz fast ethernet 4
BANCOUNO(config-if)# exit saca del modo de configuracion de interfaz
BANCOUNO(config)# interface vlan 1 ingresa al modo de configuracion de interfaz, vlan 1, en este caso
BANCOUNO(config-if)# ip address 192.168.12.1 255.255.255.0 establece la direccion ip y mascara de subred para la interfaz
BANCOUNO(config-if)# description WAN DE ENLACE BANCO UNO agrega una descripcion de la interfaz
LAN

BANCOUNO(config-if)# ip nat inside establece la interfaz vlan 1 como interfaz de entrada

BANCOUNO(config-if)# no shutdown enciende la interfaz vlan 1
BANCOUNO(config-if)# exit saca del modo de configuracion de interfaz
BANCOUNO(config)# ip route 0.0.0.0 0.0.0.0 200.62.75.1 estable como ruta por defecto la direccion ip 200.62.75.1
RUTA

BANCOUNO(config)# exit saca del modo de configuracion global

GUARDAR

BANCOUNO# copy running-config startup-config guarda la configuracion que hemos realizado hasta el momento
Bloque Prompt Comando Explicacion sobre el comando
Router> enable pasa de modo usuario a modo privilegiado
Router# configure terminal pasa de modo privilegiado a modo de configuracion global
Router(config)# hostname BANCOUNO establece el nombre del router a "BANCOUNO"
CONFIGURACION BASICA

BANCOUNO(config)# username soporte password soporte crea el usuario "soporte" con contraseña "soporte" para control de acceso al router
BANCOUNO(config)# enable secret soporte establece como contraseña del modo privilegiado la palabra "soporte"
BANCOUNO(config)# service password-encryption establece el servicio de encriptacion para todas las contraseñas del router
BANCOUNO(config)# line console 0 ingresa al modo de configuracion de linea, en este caso, de consola
BANCOUNO(config-line)# login local establece que el router requiera de una contraseña al ingresar via cable de consola
BANCOUNO(config-line)# logging synchronous evita que mensajes inesperados desplacen el texto de los comandos que estamos escribiendo
BANCOUNO(config-line)# exec-timeout 30 0 establece el tiempo de expiracion de la sesion de consola en 30 minutos y 0 segundos
BANCOUNO(config-line)# exit saca del modo de configuracion de linea de consola
BANCOUNO(config)# line vty 0 4 ingresa al modo de configuracion de linea, en este caso, telnet, sesiones de 0 a 4
BANCOUNO(config-line)# login local establece que el router requiera de una contraseña al ingresar via telnet
BANCOUNO(config-line)# logging synchronous evita que mensajes inesperados desplacen el texto de los comandos que estamos escribiendo
BANCOUNO(config-line)# exec-timeout 30 0 establece el tiempo de expiracion de la sesiones telnet en 30 minutos y 0 segundos
BANCOUNO(config-line)# exit saca del modo de configuracion de linea de consola
BANCOUNO(config)# bridge irb establece al router para la funcion de enrutamiento y puenteo (routing and bridging) integrado
BANCOUNO(config)# bridge 1 protocol ieee le indica al router que para el puenteo (bridging) se utilizara el protocolo recomendado por la ieee
BANCOUNO(config)# bridge 1 route ip establece que el bridge 1 (puente 1) servira de interface WAN para el enrutamiento
BANCOUNO(config)# interface ATM0 ingresa al modo de configuracion de interfaz, ATM0, en este caso, la cual recibe la linea ADSL
ADSL

BANCOUNO(config-if)# dsl operating-mode auto le indica que la modulacion ADSL a utilizar es automatica, es decir, se adaptara a la indicada por el DSLAM
BANCOUNO(config-if)# bridge-group 1 indica que las tramas recibidas en la interfaz ATM seran desencapsuladas y enviadas a la interfaz BVI1
BANCOUNO(config-if)# pvc 0/45 establece un circuito virtual con parametros vpi 0 y vci 45 para la interfaz ATM
BANCOUNO(config-if-atm-vc) encapsulation aal5snap establece el encapsulamiento como Ethernet sobre ATM
BANCOUNO(config-if-atm-vc) no shutdown enciende la interfaz ATM0
BANCOUNO(config-if)# exit saca del modo de configuracion de interfaz
BANCOUNO(dhcp)# ip dhcp pool CYBER establece para el pool DHCP el nombre "CYBER"
BANCOUNO(dhcp-config)# network 192.168.12.0 255.255.255.0 establece la red a entregarse en el pool
DHCP

BANCOUNO(dhcp-config)# default router 192.168.12.1 establece la direccion ip de la puerta de enlace a configurarse en las tarjetas de red de los equipos clientes
BANCOUNO(dhcp-config)# dns-server 200.62.64.1 200.62.64.1 establece la direccion ip de los servidores DNS a configurarse en las tarjetas de red de los equipos clientes
BANCOUNO(dhcp-config)# lease 7 establece el tiempo de expiracion del contrato DHCP en 7 dias
BANCOUNO(dhcp-config)# exit saca de la configuracion del pool DHCP
BANCOUNO(config)# access-list 5 permit 192.168.12.0 0.0.0.255 establece para la lista de acceso 5 que se permitan todos los paquetes cuya ip inicie con 192.168.12
NAT

BANCOUNO(config)# access-list 5 deny any establece para la lista de acceso 5 que se bloqueen todos los paquetes que no cumplan las condiciones anteriores
BANCOUNO(config)# ip nat inside source list 5 interface fastEthernet 4 overload establece la traduccion de direcciones privadas en la interfaz LAN sobre la direccion publica en la interfaz WAN
BANCOUNO(config)# interface BVI1 ingresa al modo de configuracion de interfaz, BVI1, en este caso
BANCOUNO(config-if)# ip address 200.62.75.14 255.255.255.0 establece la direccion ip y mascara de subred para la interfaz
WAN

BANCOUNO(config-if)# description WAN DE ENLACE BANCO UNO agrega una descripcion de la interfaz
BANCOUNO(config-if)# ip nat outside establece la interfaz BVI1 como interfaz de salida
BANCOUNO(config-if)# no shutdown enciende la interfaz BVI1
BANCOUNO(config-if)# exit saca del modo de configuracion de interfaz
BANCOUNO(config)# interface vlan 1 ingresa al modo de configuracion de interfaz, vlan 1, en este caso
BANCOUNO(config-if)# ip address 192.168.12.1 255.255.255.0 establece la direccion ip y mascara de subred para la interfaz
BANCOUNO(config-if)# description WAN DE ENLACE BANCO UNO agrega una descripcion de la interfaz
LAN

BANCOUNO(config-if)# ip nat inside establece la interfaz vlan 1 como interfaz de entrada

BANCOUNO(config-if)# no shutdown enciende la interfaz vlan 1
BANCOUNO(config-if)# exit saca del modo de configuracion de interfaz
BANCOUNO(config)# ip route 0.0.0.0 0.0.0.0 200.62.75.1 estable como ruta por defecto la direccion ip 200.62.75.1
RUTA

BANCOUNO(config)# exit saca del modo de configuracion global

GUARDAR

BANCOUNO# copy running-config startup-config guarda la configuracion que hemos realizado hasta el momento
