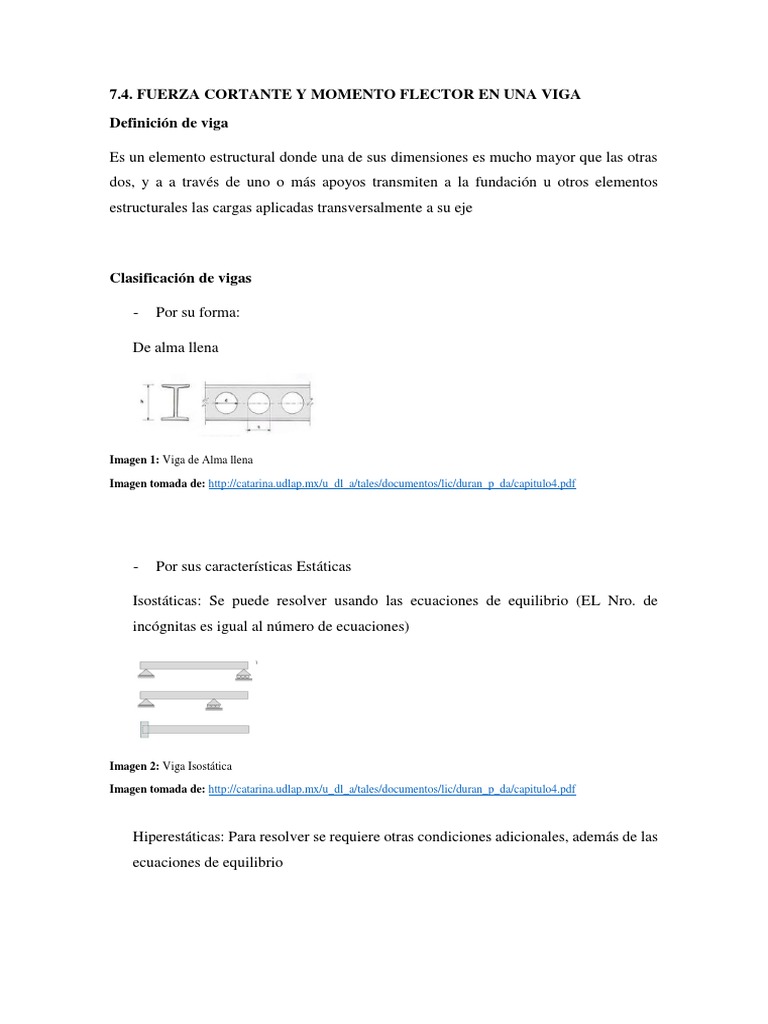

7.4.

FUERZA CORTANTE Y MOMENTO FLECTOR EN UNA VIGA

Definición de viga

Es un elemento estructural donde una de sus dimensiones es mucho mayor que las otras
dos, y a a través de uno o más apoyos transmiten a la fundación u otros elementos
estructurales las cargas aplicadas transversalmente a su eje

Clasificación de vigas

- Por su forma:

De alma llena

Imagen 1: Viga de Alma llena

Imagen tomada de: http://catarina.udlap.mx/u_dl_a/tales/documentos/lic/duran_p_da/capitulo4.pdf

- Por sus características Estáticas

Isostáticas: Se puede resolver usando las ecuaciones de equilibrio (EL Nro. de

incógnitas es igual al número de ecuaciones)

Imagen 2: Viga Isostática

Imagen tomada de: http://catarina.udlap.mx/u_dl_a/tales/documentos/lic/duran_p_da/capitulo4.pdf

Hiperestáticas: Para resolver se requiere otras condiciones adicionales, además de las

ecuaciones de equilibrio
Imagen 3: Viga Hiperestática

Imagen tomada de: http://catarina.udlap.mx/u_dl_a/tales/documentos/lic/duran_p_da/capitulo4.pdf

Fuerza Cortante

- Es la suma algebraica de todas las fuerzas externas perpendiculares al eje de la

viga (o elemento estructural) que actúan a un lado de la sección considerada
- La fuerza cortante es positiva cuando la parte situada a la izquierda de la sección
tiende a subir con respecto a la parte derecha
- “Esfuerzo de corte en la sección S de una viga, es la componente vertical,
aplicada en el baricentro de S, de todas las ff actuantes a la izquierda de S, (o de
las ff situadas a la derecha con signo contrario)” (Lopez, 2003)

Momento Flector

- Es la suma algebraica de los momentos producidos por todas las fuerzas externas
a un mismo lado de la sección respecto a un punto de dicha sección

- Momento flector en la sección S de una viga es igual al momento flector de todas

las fuerzas exteriores actuantes a la izquierda de S, respecto al baricentro de S,
(o de las fuerzas a la derecha con el signo contrario)

7.5 DIAGRAMA DE FUERZA CORTANTE Y MOMENTO FLECTOR

- Estos periten la representación gráfica de los valores a lo largo de los ejes de los
elementos estructurales
- Se construyen dibujando una línea de base que corresponde en longitud al eje de
la viga (Elemento Estructural) y cuyas ordenadas indicaran el valor en esos puntos
de la viga

Diagrama de Fuerza Cortante (V)

 - Si en un tramo del elemento estructural (viga, columna, inclinado) no actúa
ninguna carga la curva de la fuerza cortante permanecerá recta y paralela al eje
del elemento estructural.

- Cuando en un tramo del elemento estructural se aplique una carga distribuida

uniformemente, la línea de la fuerza cortante será inclinada, o sea tendrá una
pendiente constante con respecto al eje del elemento.

- Para Carga distribuida con variación lineal de su intensidad, la curva de fuerza

cortante será una línea curva de segundo grado.

Imagen 4: Diagrama de Fuerza Cortante

Imagen tomada de:

http://webdelprofesor.ula.ve/ingenieria/nayive/Temario/Tema6_Fuerza_cortante_momento_Flector.pdf

Imagen 5: Diagrama de Fuerza Cortante, Fuerza Constante

Imagen tomada de:

http://webdelprofesor.ula.ve/ingenieria/nayive/Temario/Tema6_Fuerza_cortante_momento_Flector.pdf

Diagrama de Momento Flector (M)

Una línea horizontal en el diagrama de fuerzas cortantes implica una línea inclinada en
el diagrama de momentos flexionantés
Cada coordenada vertical en el diagrama de momentos flexionantes en un punto de la
viga tiene un valor igual a la suma algebraica del área del diagrama de fuerza

“Cuando el diagrama de fuerzas cruza al eje horizontal, entonces el diagrama de

momentos en ese punto debe cambiar de pendiente ya sea negativa o positiva”
(Rodriguez, 2007)

Imagen 6: Diagrama de Momento Flector

Imagen tomada de: http://lorenzoasuservicio.50megs.com/facu/ejercicios/diagram/ejer11.htm

Relación entre Carga y Fuerza Cortante

El incremento de la fuerza cortante con respecto a la distancias de los ejes en una sección
cualquiera de una viga o elemento estructural es igual al valor del área de la carga de
dicha sección

Diagrama de fuerza Cortante

- Si en un tramo del elemento estructural no actúa ninguna carga la curva de la

fuerza cortante permanecerá recta y paralela al eje del elemento estructural
- “Cuando en un tramo del elemento estructural se aplique una carga distribuida
uniformemente, la línea de la fuerza cortante será inclinada o sea tendrá una
pendiente constante con respecto al eje del Elemento” (Almeida, 2011)

Bibliografía
Almeida, C. (2011). Fuerzas y Momentos. Obtenido de Fuerzas y Momentos:
http://www.fadu.edu.uy/matematicas/files/2013/09/Capitulo_2_primera_entrega
_140414.pdf
Lopez, C. (2003). Fuerza Cortante y Momneto Flector. Obtenido de Fuerza Cortante y
Momneto Flector:
http://catarina.udlap.mx/u_dl_a/tales/documentos/lic/duran_p_da/capitulo4.pdf
Rodriguez, A. (2007). Teorias y Practicas de resistencias de Materiales. Obtenido de
Teorias y Practicas de resistencias de Materiales:
file:///D:/VILLALVA/Downloads/TEORIA_Y_PRACTICA_DE_RESISTENCI
A_DE_MATERIALES-_VIGAS.pdf
Silva, R. (2006). Diagramas de Fuerza y Momentos. Obtenido de Diagramas de Fuerza
y Momentos: file:///D:/VILLALVA/Downloads/diagramas%20(1).pdf
