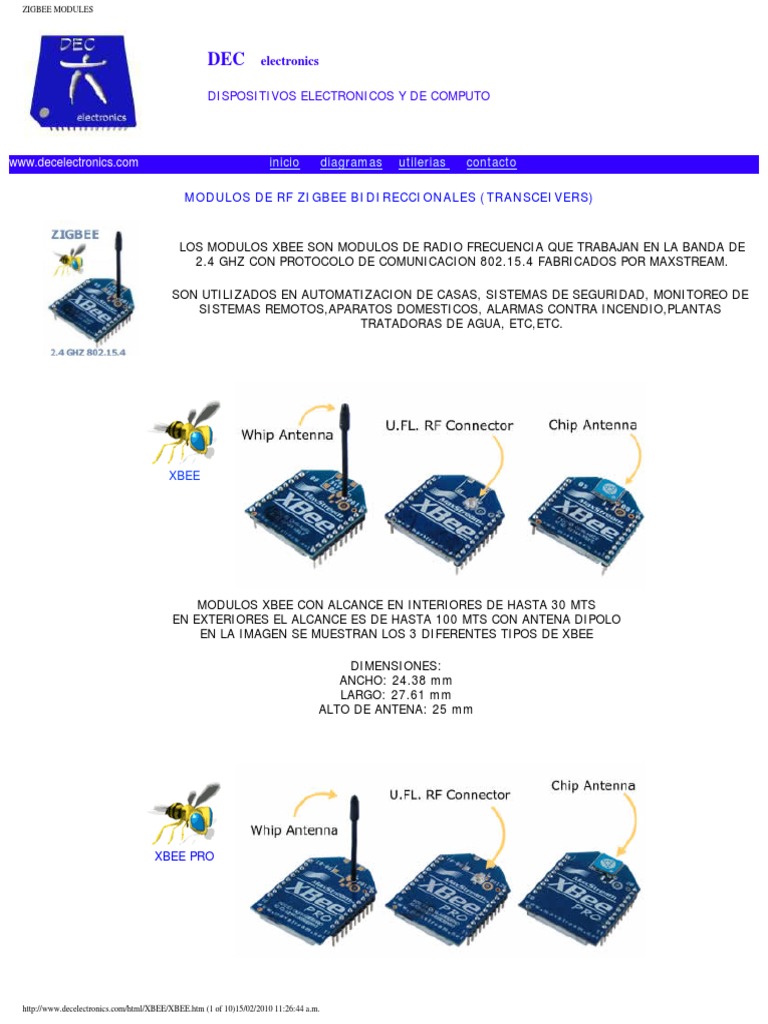

MODULOS DE RF ZIGBEE BIDIRECCIONALES (TRANSCEIVERS)

LOS MODULOS XBEE SON MODULOS DE RADIO FRECUENCIA QUE TRABAJAN EN LA BANDA DE
2.4 GHZ CON PROTOCOLO DE COMUNICACION 802.15.4 FABRICADOS POR MAXSTREAM.

SON UTILIZADOS EN AUTOMATIZACION DE CASAS, SISTEMAS DE SEGURIDAD, MONITOREO DE

SISTEMAS REMOTOS,APARATOS DOMESTICOS, ALARMAS CONTRA INCENDIO,PLANTAS
TRATADORAS DE AGUA, ETC,ETC.

XBEE

MODULOS XBEE CON ALCANCE EN INTERIORES DE HASTA 30 MTS

EN EXTERIORES EL ALCANCE ES DE HASTA 100 MTS CON ANTENA DIPOLO
EN LA IMAGEN SE MUESTRAN LOS 3 DIFERENTES TIPOS DE XBEE

DIMENSIONES:
ANCHO: 24.38 mm
LARGO: 27.61 mm
ALTO DE ANTENA: 25 mm

XBEE PRO

http://www.decelectronics.com/html/XBEE/XBEE.htm (1 of 10)15/02/2010 11:26:44 a.m.

ZIGBEE MODULES

MODULOS XBEE PRO CON ALCANCE EN INTERIORES DE HASTA 100 MTS

EN EXTERIORES EL ALCANCE ES DE HASTA 1500 MTS CON ANTENA DIPOLO
EN LA IMAGEN SE MUESTRAN LOS 3 DIFERENTES TIPOS DE XBEE PRO

DIMENSIONES:
ANCHO: 24.38 mm
LARGO: 32.94mm
ALTO DE ANTENA: 25 mm

LOS MODULOS XBEE PUEDEN SER PROGRAMADOS ATRAVES DE UNA HYPERTERMINAL Y UNA INTERFASE SERIAL CON UN
MAX3232 Y UNA SERIE DE COMANDOS LLAMADOS AT, PERO ESTE METODO ES MAS COMPLICADO.

EXISTEN DOS TIPOS DE INTERFASES, SERIAL Y USB QUE PUEDEN SER UTILIZADAS PARA PROGRAMAR LOS MODULOS
XBEE CON UN SOFTWARE PROPIETARIO LLAMADO X-CTU.

CON ESTE SOFTWARE PODEMOS DEFINIR DE UNA FORMA RAPIDA TODOS LOS PARAMETROS QUE QUERAMOS MODIFICAR
EN NUESTROS MODULOS.

UNA DE LAS VENTAJAS ES QUE PODEMOS TENER HASTA 65000 COMBINACIONES DISTINTAS DE RED Y SE PUEDEN HACER
REDES DE PUNTO A PUNTO Y PUNTO A MULTI-PUNTO.

LOS MODULOS TIENEN 6 CONVERTIDORES ANALOGO-DIGITAL Y 8 ENTRADAS DIGITALES ADEMAS DE RX Y TX.

EL PROTOCOLO 802.15.4 PERTENECE A LAS REDES PAN ( PERSONAL AREA NETWORK )

LA IMAGEN SIGUIENTE MUESTRA LA VENTANA DEL SOFTWARE X-CTU, CON EL CUAL SE PROGRAMAN LOS MODULOS XBEE
Y XBEE PRO, BASTA CON HACER CLICK SOBRE CUALQUIERA DE LOS PARAMETROS PARA INTRODUCIR EL VALOR DESEADO.

http://www.decelectronics.com/html/XBEE/XBEE.htm (2 of 10)15/02/2010 11:26:44 a.m.

 ZIGBEE MODULES

PARA UTILIZAR LOS MODULOS CON MICROCONTROLADORES Y CON MICROCONTROLADORES PICAXE, BASTA CON
CONFIGURAR UNOS CUANTOS PARAMETROS, LO CUAL LOS HACE MUY FACIL DE MANEJAR.AL COMPRAR LOS MODULOS
SE TE PROPORCIONA LA INFORMACION PARA CONFIGURARLOS Y CONECTARLOS A TUS MICROS.

LA IMAGEN SIGUIENTE MUESTRA LA DISTRIBUCION DE LOS PINES DE LOS MODULOS XBEE Y XBEE PRO.

http://www.decelectronics.com/html/XBEE/XBEE.htm (3 of 10)15/02/2010 11:26:44 a.m.

ZIGBEE MODULES

EL KIT DE DESARROLLO INCLUYE LO SIGUIENTE: KIT DE DESARROLLO

- 1 TARJETA DE INTERFASE USB

- 1 TARJETA DE INTERFASE SERIAL

- 2 MODULOS XBEE DE ALCANCE DE HASTA 100 MTS.

- 1 CABLE USB

- 1 CABLE SERIAL RS-232

- 1 CONVERTIDOR DB9 NULL MODEM

- SOFTWARE X-CTU Y MANUALES

- BROCHE PARA PILA DE 9 VOLTS

- ELIMINADOR DE BATERIAS CON ADAPATADORES

UNIVERSALES ( USA, EUROPA, ETC )

http://www.decelectronics.com/html/XBEE/XBEE.htm (4 of 10)15/02/2010 11:26:44 a.m.

 ZIGBEE MODULES

***CON EL KIT DE DESARROLLO ES POSIBLE VER LOS DATOS QUE SE ESTAN MANDANDO DE UN MODULO A OTRO, DE
ESTA FORMA PODEMOS MONITOREAR DE FORMA INDEPENDIENTE NUESTRA COMUNICACION INALAMBRICA.

PARA VER LA INFORMACION MAS DETALLADA DE LOS MODULOS, DESCARGA SUS PDF´S

DESCRIPCION DE LOS MODULOS XBEE

MANUAL DE LOS MODULOS XBEE

PARA MAYOR INFORMACION, NO DUDES EN PONERTE EN CONTACTO CON NOSOTROS O VISITA LA PAGINA DE MAXSTREAM
www.maxstream.net

COMO CONECTAR LOS MODULOS ZIGBEE CON MICROCONTROLADORES

LAS IMAGENES SIGUIENTES MUESTRAN EL DIAGRAMA ELECTRICO ENTRE EL MICROCONTROLADOR Y EL MODULO ZIGBEE.
LA CONEXION CON XBEE O XBEEPRO ES IDENTICA. EL REGULADOR LF33 SE CONSIGUE FACILMENTE EN EL MERCADO.
EL DIVISOR DE VOLTAJE A LA SALIDA DEL MICROCONTROLADOR ES TOTALMENTE NECESARIO, YA QUE EL NIVEL DE
TENSION DE ENTRADA DEL MODULO ZIGBEE NO DEBE EXCEDER 3.3 VOLTS, ES POR ESO QUE SE CONECTAN LAS
RESISTENCIAS EN SERIE PARA OBTENER 2/3 DEL VOLTAJE DE SALIDA (5/3*2)= 3.3 VOLTS

* SI NUESTRO MICROCONTROLADOR TRABAJA CON NIVELES DE TENSION DE 3.3 VOLTS COMO ES EL CASO DEL
ATMEGA8535L, NO ES NECESARIO PONER EL DIVISOR DE VOLTAJE, BASTARA CON APLICAR VOLTAJE DE 3.3 VOLTS A
TODO NUESTRO CIRCUITO

http://www.decelectronics.com/html/XBEE/XBEE.htm (5 of 10)15/02/2010 11:26:44 a.m.

ZIGBEE MODULES

http://www.decelectronics.com/html/XBEE/XBEE.htm (6 of 10)15/02/2010 11:26:44 a.m.

 ZIGBEE MODULES

COMO PROGRAMAR LOS MODULOS ZIGBEE

CON LA AYUDA DE NUESTRA TARJETA DE EVALUACION ( SERIAL O USB ) PROGRAMAMOS LOS MODULOS ZIGBEE.
CON EL SIGUIENTE EJEMPLO,PROGRAMAMOS UN PAR DE MODULOS ZIGBEE PARA QUE NADA MAS SE PUEDAN VER ENTRE
ELLOS, DE ESTA MANERA EVITAMOS INTERFERENCIAS DE OTROS MODULOS QUE PUEDAN EXISTIR EN EL AMBIENTE AEREO

BASTA CON PROGRAMAR 3 PARAMETROS BASTANTE SENCILLOS PARA PODER CONECTAR NUESTROS MODULOS.
ESTOS PARAMETROS SON:
MY DIRECCION ORIGEN
DL DIRECCION DESTINO
BD BAUD RATE (VELOCIDAD DE TRANSMISION)
ANTES DE MODIFICAR ALGUN PARAMETRO HAZ CLICK EN LA PESTAÑA READ PARA OBTENER LA INFORMACION QUE TIENE
GRABADA TU MODULO ZIGBEE

http://www.decelectronics.com/html/XBEE/XBEE.htm (7 of 10)15/02/2010 11:26:44 a.m.

ZIGBEE MODULES

EN ESTA IMAGEN SE MUESTRA LA PROGRAMACION QUE DEBERA LLEVAR EL TRANSMISOR.

EN EL PARAMETRO MY INTRODUCIMOS EL VALOR 123 Y EN EL PARAMETRO DL INTRODUCIMOS EL VALOR 321.
ESTO SE TRADUCE DE LA SIGUIENTE MANERA EN TERMINOS GENERALES:
NUESTRO TRANSMISOR SE LLAMA 123 Y LE TRANSMITE A NUESTRO RECEPTOR QUE SE LLAMA 321
LOS VALORES PUEDEN SER CUALESQUIERA, SE USARON ESTOS VALORES SOLO COMO UN EJEMPLO.

http://www.decelectronics.com/html/XBEE/XBEE.htm (8 of 10)15/02/2010 11:26:44 a.m.

ZIGBEE MODULES

EN ESTA IMAGEN SE MUESTRA LA PROGRAMACION QUE DEBERA LLEVAR EL RECEPTOR.

EN EL PARAMETRO MY INTRODUCIMOS EL VALOR 321 Y EN EL PARAMETRO DL INTRODUCIMOS EL VALOR 123.
ESTO SE TRADUCE DE LA SIGUIENTE MANERA EN TERMINOS GENERALES:
NUESTRO RECEPTOR SE LLAMA 321 Y SOLO RECIBE DE NUESTRO TRANSMISOR QUE SE LLAMA 123

http://www.decelectronics.com/html/XBEE/XBEE.htm (9 of 10)15/02/2010 11:26:44 a.m.

ZIGBEE MODULES

EL ULTIMO PARAMETRO A CONFIGURAR ES EL DE BD ( DEL MENU SERIAL INTERFACING ), AQUI

INTRODUCIREMOS EL VALOR DE LA VELOCIDAD A LA CUAL NUESTRO MICROCONTROLADOR ENVIARA Y
RECIBIRA DATOS.
POR DEFAULT, LOS MODULOS VIENEN PROGRAMADOS A 9600 BAUDIOS, BASTA SELECCIONAR EL
PARAMETRO AL VALOR DESEADO.
UNA VEZ HECHO TODO LO ANTERIOR, HAZ CLICK EN LA PESTAÑA WRITE PARA QUE TODOS LOS CAMBIOS
SE QUEDEN GRABADOS PERMANENTEMENTE EN EL MODULO ZIGBEE.

CON LA PROGRAMACION DE ESTOS 3 SENCILLOS PARAMETROS, NUESTROS MODULOS ESTAN LISTOS PARA
TRABAJAR.

*** NO OLVIDES QUE LOS MODULOS SE ALIMENTAN CON 3.3 VOLTS Y NO PERMITEN ENTRADA DE SEÑAL
QUE NO SEA DE ESE NIVEL DE TENSION, YA QUE PUEDEN SUFRIR DAÑOS PERMANENTES.
