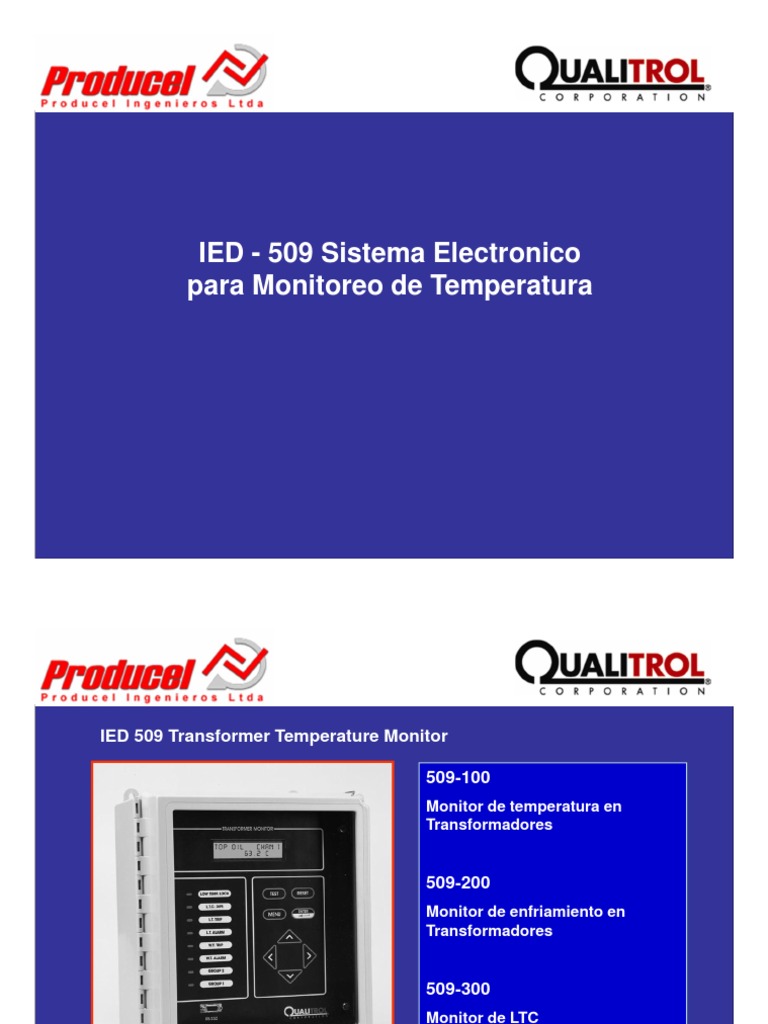

IED - 509 Sistema Electronico para Monitoreo de Temperatura

IED 509 Transformer Temperature Monitor 509-100

Monitor de temperatura en Transformadores

509-200
Monitor de enfriamiento en Transformadores

509-300
Monitor de LTC

Que es esperable de un monitor?

509-100

Monitoreo preciso de la temperatura

Liquido (top oil), Arrollamientos (1 or 3 fases), Ambiente

+/- 0.5% en todo el rango -40 to 120 C RTD, and -40 to 200 C arrollamiento.

Entradas de Amplio Rango

Hasta 8 Mdulos de entrada

10 Ohm RTD (CU10) 100 Ohm RTD (PT100) CT Entrada de Potencimetro Corriente 0-1 mA CC, 2 hilos balanceado 3 hilos corriente 4-20 mA CC, 2 hilos balanceado 3 hilos Sensor de corriente, hasta 200 A Contacto seco, contacto humedo, > 80 V Tensin CA : 0-140 VAC, 0-320 VAC Mdulo de posicin de LTC

Que espera de un monitor?

509-100

Control de banco de ventiladores

Switching del banco de ventiladores

Extienda la vida til de su sistema de enfriamiento sin intervencin humana

Ejercitador
Previene fallas de ventiladores / bombas despues de largos periodos de inactividad

Comunicaciones

RS232, Configuracin desde el panel frontal RS485 Opciones:

Fibra Optica por RS485 DNP3.0 Serial, Nivel 1 esclavo, RS485 Modbus, esclavo, RS485 ASCII, RS485

Que espera de un monitor?

509-100

Salidas Analgicas Salidas de Relay

4 Salidas Analgicas, 0-1 mA, 4-20 mA Hasta 8 Relays de salida Forma C (KYZ)
Opera desde entradas simples o multiples

Configure:
Set Point Hysteresis Seleccione Fail Safe or Non Fail Safe Seleccione status de TEST LOCKOUT Seleccione Direccion de Actuacin (Hi > Lo, Lo > Hi)

1 Alarma de Diagnstico Modelaje Trmico bsico

Incremento en un arrollamiento Circuito de Alimentacin , interno y sensores

Incremento de un solo arrollamiento

Para una corriente de carga especifica y Relacion de TI

Que espera de un monitor?

509-100

Opciones de Montaje

Gabinete a prueba de inclemencias,

NEMA 3R Opcional + Montaje para alta vibracin +Opcional + proteccin impulsos 5 kV 19 Rack Mount Temp de Operacin: -40 to 72 C Humedad Relativa : 90% no-condensante Shock: 10g, semi-sine, en 3 planos ortogonales Vibracin: 60 to 120 Hz @ desplazamiento.004

Proteccin de medio ambiente

Proteccin e inmunidad

Rigidez Dielectrica (Hi-Pot) 2500 V CA, 60 seg contra tierra Resistencia a impulsos: IEEE C37.90.1 Emisin Conducida/Radiada: IEC 61000-6-1 RF Conducida/Radiada : IEC 61000-6-2 Seguridad elctrica: IEC 61010-1

Espere mas de Qualitrol

509-100

Modelaje Trmico Avanzado

Incremento de arrollamiento Programable para distintos modos de enfriamiento, Constantes de tiempo y Exponenciales

Espere mas de Qualitrol

509-100

Enfriamiento Predictivo

Inicie el enfriamiento basado en la carga(TI) y proyecte el incremento de temperatura antes de llegar a los set points de activacin

Overshoot Peak

Temp

Enfriamiento tradicional

Carga

Espere mas de Qualitrol

509-100

Enfriamiento Predictivo

Inicie el enfriamiento basado en la carga(TI) y proyecte el incremento de temperatura antes de llegar a los set points de activacin

Overshoot Peak

Prdida de vida de aislamiento

Temp

Enfriamiento Predictivo

Enfriamiento Tradicional

Carga

Espere mas de Qualitrol

509-100

Setpoint de temporada

Establezca setpoints distintos segn temporada

Espere mas de Qualitrol

509-100

Control Adaptativo al Ambiente

Anticipe perodos inusualmente clidos y ajuste los setpoints de enfriamiento a las condiciones ambientales.

Espere mas de Qualitrol

509-100

Lockout por baja temperatura

Previene descargas estticas discharge de aceite estratificado. Impide la activacin de bombas a bajas temperaturas.

Espere mas de Qualitrol

509-100

Clculo de Tiempo de Perdida de Vida

Calcula el consumo de vidarelativo segn normas IEEE e IEC. Permite

mantenimiento basado en wear-n-tear, balanceando cargas entre transformadores para mejor manejo de los activos.

Postergue el mantenimiento de los transformadores basandose en horas de uso si el consumo de vida es menor Acelere el mantenimiento de los transformadores basandose en horas de uso si el consumo de vida es mayor

Que espera usted de un monitor?

Espere mas de Qualitrol

Monitoreo preciso de la temperatura

Liquido (top oil), Arrollamientos (1

Modelaje Trmico Avanzado Enfriamiento Predictivo Setpoint de temporada Control Adaptativo al Ambiente Lockout por baja temperatura

or 3 fases), Ambiente Entradas de Amplio Rango Control banco de ventiladores Comunicaciones Salidas Analgicas Salidas de Relays Modelaje Trmico bsico
Incremento en un arrollamiento Entrada por TI

Clculo de Tiempo de Perdida de Vida

Opciones Flexibles de Montaje Proteccin al medio ambiente Proteccin e inmunidad

509-200 Monitor de enfriamiento de

Transformador Monitorea Temperaturas del Transformador Liquido / arrollamiento (1 3 fases)
- Plus -

Estado y proteccin del Transformador Sistema de Enfriamiento

(FA + FOA)

Alarma Ventilador / bomba setpoint con corriente programable Alarma ventilador / bomba motor de arranque setpoint con corriente programable Alarma en numero de activaciones de ventilador / bomba Alarma tiempo de funcionamiento acumulado de ventilador / bomba Alarma activacin de medidor de flujo de aceite Alarma SetPoint de temperatura diferencial

509-200 Transformer Cooling Monitor

Modo de aprendizaje

509-200 Transformer Cooling Monitor

509-300 Load Tap Changer Monitor

Monitorea Temperaturas del Transformador Liquido / arrollamiento (1 3 fases)

- Plus Lquido del Tanque LTC (top oil)/ Diferencial - Plus -

Estado y Salud del LTC

Determine la posicin del LTC Cree a un historial de posicin del LTC Detecte desgaste de Contactos o carbonizacin Monitoree el motor de accionamiento y mecanismo del LTC Confirme movimiento correcto del LTC

509 300 Monitor LTC

Alertas REMOTAS a problemas potenciales: Carga sobre los Contactos
(instantaneo & acumulativo)

Cuenta Excesiva de cambios sobre un perodo de tiempo Movimientos de cambio errneos Falsos o ningn movimiento de motor Problemas de Motor o Mecnicos tales como sobrecarga, roturas, etc. Contactos desgastados o carbonizados Alerta en dos etapas: Deterioro vs. condicin crtica. SetPoints ajustables por el usuario para condiciones posibles de alarma.

509-300 Monitor LTC

509-300 Monitor LTC

CUENTA acumulativa de Tap, segun posicin Permite

mantenimiento por cuenta excesiva.

Tiempo de uso del Motor para cambio de posicin . Indica

problemas de mecanismo, motor o acoples

Corriente de funcionamiento .
Indica nivel de carbonizacin y deterioro de contacto

El 509 tiene un hermano menor!

505 ETM
Un monitor de temperatura de bajo costo y muy fcil de usar !

El 509 tiene un hermano menor!

n

Accesible, an para trafos pequeos Toda la versatilidad de un monitor de alta gama a bajo costo La calidad y confiabilidad de Qualitrol garantizadas

505 ETM: para transformadores

pequeos a medianos
Monitorea los cuatro factores bsicos de performance:
nTemperatura

del aceite de la cuba [Utilizando una RTD de facil instalacin]

instalacin]

nTemperatura

del LTC [Utilizando una RTD de facil del bobinado utilizando un TI

nTemperatura nClculo

de temperatura diferencial entre Cuba y *Opcionalmente mas Entradas adicionales de RTDs y mA

BAJO COSTO
n

Un dispositivo centraliza toda la informacin de temperatura del transformador y el LTC Haga una sola compra, instale un solo monitor Extienda la vida del transformador midiendo y monitoreando mejor la temperatura Una matriz verstil de relays reduce el costo de instalacin eliminando esquemas complicados de cableado Costos mas bajos para entrenamiento

Fcil de instalar y usar

n n

Montaje en Panel al gabinete de control Montaje directo sobre el transformador en un gabinete autocontenido y seguro para intemperie Configuracin Sencilla con una PC Configure utilizando software compatible con Windowsa travez del puerto RS-232 O use los pulsadores en el panel de control.

n n

Fcil de instalar y usar

n

Aislacin Total del sistema de monitoreo del transformador colocando un TI de nucleo partido alrededor del conductor del TI del trafo Disponibilidad de RTDs universales y magnticas para retrofits Alimentacin Universal minimiza stock de repuestos, ayuda a eliminar daosw por conexin de tensiones y cableados incorrectos

Control Superior de temperatura para cargas mas elevadas

n n

Funcin de Cuatro relays como matriz Cada uno posee 5 set points Control relays individuales desde entradas diversas Cada relay responde a mltiples condiciones monitoreadas para cerrar un contacto en el momento que se excede un set point Algoritmos avanzados de simulacin calculan la temperatura del bobinado sobre el que esta el TI basado en tres modos de enfriamiento diferentes

Control Superior de temperatura para cargas mas elevadas

n

Preciso an en condiciones duras Mantiene la precisin de medicin aun en situaciones atmosfericas extremas Resiste el ambiente electromagnetico hostil de las sub estaciones Funcin de Auto-diagnstico la cual ensaya continuamente los circuitos de procesos internos Ensaya los sensores externos y alimentacin Relays Fail-safe activan los relays de control

n n

Provee datos en tiempo real para evitar problems

n n n n

n n n

Intelligent Electronic Device (IED) equipado con salidas para SCADA Toda la informacin es accessible via RS-485 usando DNP 3.0 o MODBUS Directamente va al control de la subestacin O utiliza lineas de comunicacin estandard para transmitir al centro de operaciones sin necesidad de espera de reportes de l subestacin Todos los datos monitoreados aparecen en pantalla Vea toda la informacin de temperatura en tiempo real. Detecte tempranamente los problemas

Multifuncional
n

Configure segn sus necesidades No es necesario que el usuario se adapte a equipos standard de la estantera Elija la configuracin, haga ajustes en el lugar Las cuatro funciones de monitoreo de temperatura en un unico equipo.
