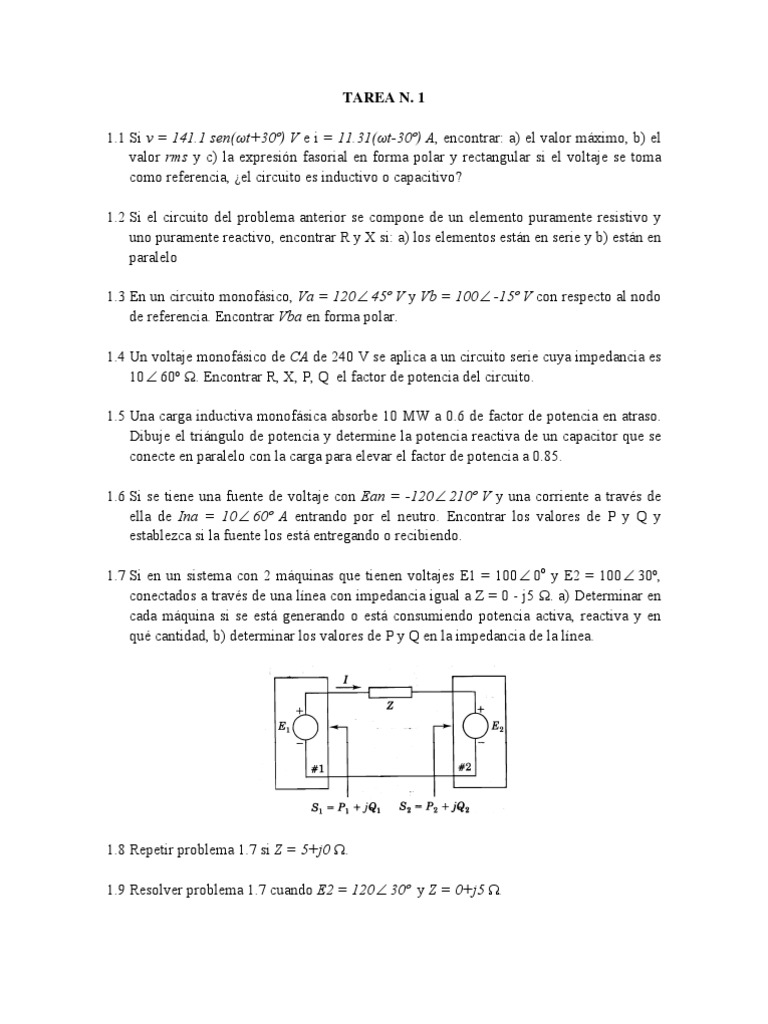

TAREA N.

1.1 Si v = 141.1 sen(ωt+30º) V e i = 11.31(ωt-30º) A, encontrar: a) el valor máximo, b) el

valor rms y c) la expresión fasorial en forma polar y rectangular si el voltaje se toma
como referencia, ¿el circuito es inductivo o capacitivo?

1.2 Si el circuito del problema anterior se compone de un elemento puramente resistivo y

uno puramente reactivo, encontrar R y X si: a) los elementos están en serie y b) están en
paralelo

1.3 En un circuito monofásico, Va = 120 ∠ 45º V y Vb = 100 ∠ -15º V con respecto al nodo
de referencia. Encontrar Vba en forma polar.

1.4 Un voltaje monofásico de CA de 240 V se aplica a un circuito serie cuya impedancia es

10 ∠ 60º Ω. Encontrar R, X, P, Q el factor de potencia del circuito.

1.5 Una carga inductiva monofásica absorbe 10 MW a 0.6 de factor de potencia en atraso.
Dibuje el triángulo de potencia y determine la potencia reactiva de un capacitor que se
conecte en paralelo con la carga para elevar el factor de potencia a 0.85.

1.6 Si se tiene una fuente de voltaje con Ean = -120 ∠ 210º V y una corriente a través de
ella de Ina = 10 ∠ 60º A entrando por el neutro. Encontrar los valores de P y Q y
establezca si la fuente los está entregando o recibiendo.

1.7 Si en un sistema con 2 máquinas que tienen voltajes E1 = 100 ∠ 0o y E2 = 100 ∠ 30º,
conectados a través de una línea con impedancia igual a Z = 0 - j5 Ω. a) Determinar en
cada máquina si se está generando o está consumiendo potencia activa, reactiva y en
qué cantidad, b) determinar los valores de P y Q en la impedancia de la línea.

1.8 Repetir problema 1.7 si Z = 5+j0 Ω.

1.9 Resolver problema 1.7 cuando E2 = 120 ∠ 30º y Z = 0+j5 Ω.

1.10 Tres impedancias idénticas de 10 ∠ -15º Ω están conectadas en Y para balancear
voltajes de línea trifásicos de 208 V. Especifique todos los voltajes y las corrientes
de línea y de fase como fasores en forma polar, con Vca como referencia y tomando
una secuencia de fases abc.

1.11 En un sistema trifásico balanceado, las impedancias conectadas en Y son de 10 ∠

30º Ω. Si Vbc = 416 ∠ 90º V, especifique Icn en forma polar.

1.12 En el ejemplo anterior 1.11 realizar la transformación de la carga de Y a Δ.

1.13 Determinar la corriente que toma, de una línea trifásica de 440 V, un motor trifásico
de 15 hp que opera a plena carga, con 90% de eficiencia y 80% de factor de
potencia en atraso. Encuentre los valores de P y Q que se toman de la línea.

1.14 Si la impedancia de cada una de las tres líneas que conectan al motor del problema
1.13 con el generador es de 0.3 + j1.0 Ω, encuentre el voltaje línea a línea en las
terminales del generador.
